产品型号：LSK-QBC
适用于电动充电桩的机械冲击和垂直跌落试验，摆锤为固定位置，电动拉升冲击高度，上下高度电动可调节冲击角度可调。可选配各种冲击头。 二、符合标准：按照GB39752-2024中5.6.2 和 7.6.2条款，参考GB2423.55-2006及GBT20138-2006标准要求。

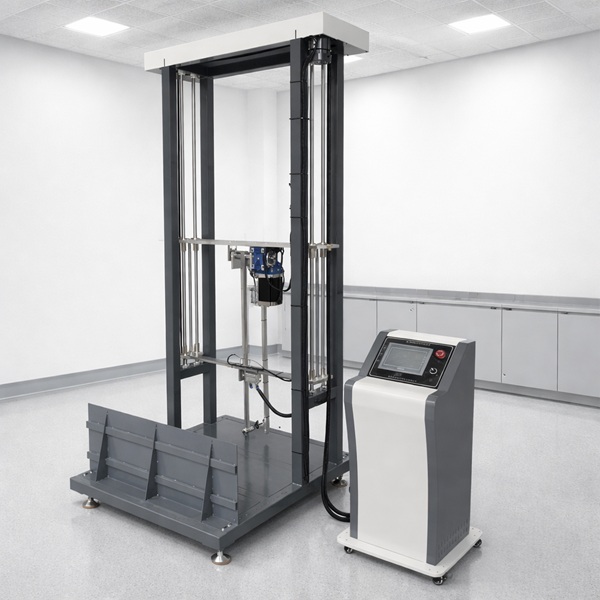

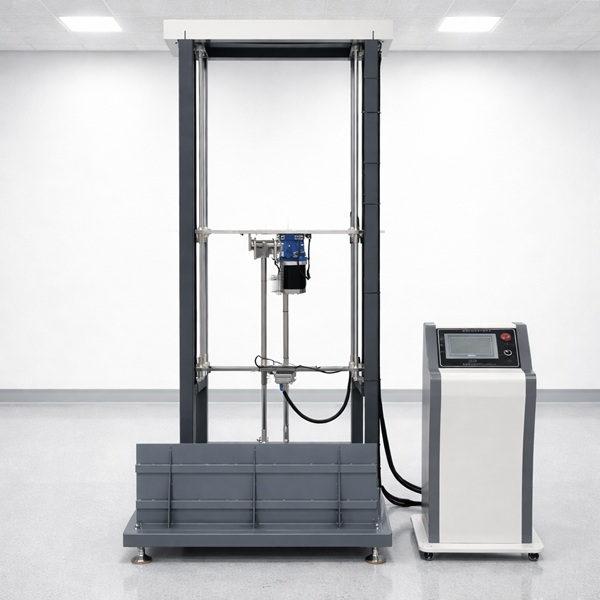

摆锤冲击及跌落试验装置
产品概述：适用于电动充电桩的机械冲击和垂直跌落试验，摆锤为固定位置，电动拉升冲击高度，上下高度电动可调节冲击角度可调。可选配各种冲击头。 二、符合标准：按照GB39752-2024中5.6.2 和 7.6.2条款，参考GB2423.55-2006及GBT20138-2006标准要求。
产品参数：
1、控制方式：PLC控制，触摸屏人机界面操作；
2、测试工位：1工位；
3、框架机构：整体采用钢制方通为骨架，冷轧钢板密封，独立控制箱，喷塑工艺，底部装有调平脚轮，方便运输安装；
4、设备驱动：落锤摆锤升降均由步进减速电机驱动，摆锤跌落高度由独立伺服减速电机驱动，释放方式由各自吸合电磁铁释放；
5、摆锤摆杆：长度1000㎜，与摆锤锤头构成各等效质量；
6、冲击高度：摆锤通过伺服电机通过脉冲调节不同的角度达到对应的冲击高度，落锤由步进电机精准控制位移高度实现垂直冲击；
7、摆杆长度：摆杆座中心到冲击锤中心1000㎜；
8、摆锤锤头：5J、10J、20J、50J对应配置锤头：1.7kg、5kg、5kg、10kg各一个，每个锤头配独立摆杆（插销互换式）；
9、落锤锤头：5J、10J、20J、50J对应配置锤头：1.7kg、5kg、5kg、10kg各一个，配置不锈钢跌落护套；
10、元件材质：钢制表面镀硬铬；
11、可调高度：摆锤200-2000mm,落锤2500mm；
12、试样安装：配有滑动固定架，大试样可移除固定架落地直接冲击，小样品可以背靠固定架或用束带固定在支架上；
常用名称：摆锤冲击及跌落试验装置、充电接口摆锤冲击试验机、充电连接器跌落试验机、机械冲击测试装置。用于充电接口、连接器及相关电气附件受到摆锤冲击或跌落后的机械强度和安全性能检查。
产品原资料涉及GB 39752-2024及GB/T 2423.55-2006。GB 39752-2024现行为电动汽车供电设备安全要求；GB/T 2423.55-2006已被GB/T 2423.55-2023全部代替，现行GB/T 2423.55-2023等同采用IEC 60068-2-75:2014（IDT），适用于试验Eh锤击试验方法。
摆锤冲击试验通过规定质量和几何结构的冲击元件在指定位置作用于试样；跌落试验则按照规定高度、姿态和次数使试样受到冲击。主要参数包括冲击能量、摆锤位置、跌落高度、试样质量、冲击点、次数及安装状态。试验后对外壳、绝缘件、连接部件及安全功能进行检查。
设备主要由摆锤冲击机构、跌落试验机构、试样夹具、位置调节装置及安全防护组成。选型需提供试样尺寸、质量、冲击方式、跌落高度和执行标准。针对充电枪专用结构可参考充电枪摆锤冲击及跌落试验装置。
深圳市朗斯科检测仪器有限公司可根据充电枪、车辆插头、车辆插座及充电电缆的结构、图纸、执行标准和试验要求提供专用夹具、工位、控制方式及非标测试系统定制。
