充电桩线缆摇摆试验装置

产品用途、应用范围与常用名称

常用名称：充电桩线缆摇摆试验装置、充电枪电缆弯曲试验机、充电线缆摇摆试验机、充电电缆弯折疲劳试验机。用于不可拆线充电附件及连接电缆反复弯曲试验，评价线缆导体、护套及连接部位的疲劳耐久性。

适用标准与国内外标准对应关系

产品原资料引用GB/T 20234.1-2015、GB/T 11918.1-2014及IEC 62196等标准。当前GB/T 20234.1-2023已全部代替2015版。GB/T 11918.1-2014已被GB/T 11918.1-2025代替，2025版修改采用IEC 60309-1:2021（MOD）；该标准是否适用于具体充电产品，应根据项目接口体系确定。IEC 62196-1:2025可作为电动汽车连接器国际项目的相关标准参考。

测试原理、关键参数与测试方法

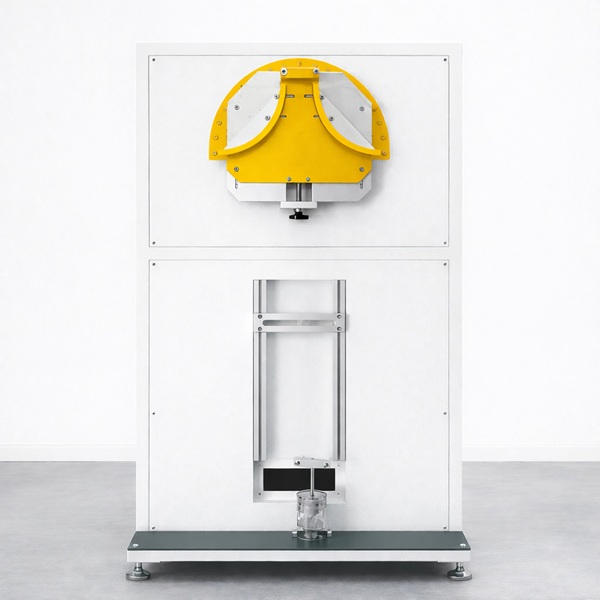

试样固定在专用夹具上并施加规定负载，由伺服驱动机构进行左右反复弯曲。原产品资料配置PLC触摸屏控制，可设置摆动角度、运行速度、循环次数并进行断线检测；资料中给出的速度调节范围为5～60次/分，摆动角度可根据试验要求设置。达到设定次数或检测到断线异常后设备停止。

设备组成、选型建议、相关设备与技术服务

系统可配置伺服驱动、PLC触摸屏、试样夹具、弧形导向件、负载砝码、循环计数和断线检测。选型时应明确线缆直径、摆动角度、速度、负载和工位数量。相关设备包括充电枪电缆拉力和扭矩检测装置和充电接口插拔寿命试验装置。

深圳市朗斯科检测仪器有限公司可根据充电枪、车辆插头、车辆插座及充电电缆的结构、图纸、执行标准和试验要求提供专用夹具、工位、控制方式及非标测试系统定制。
