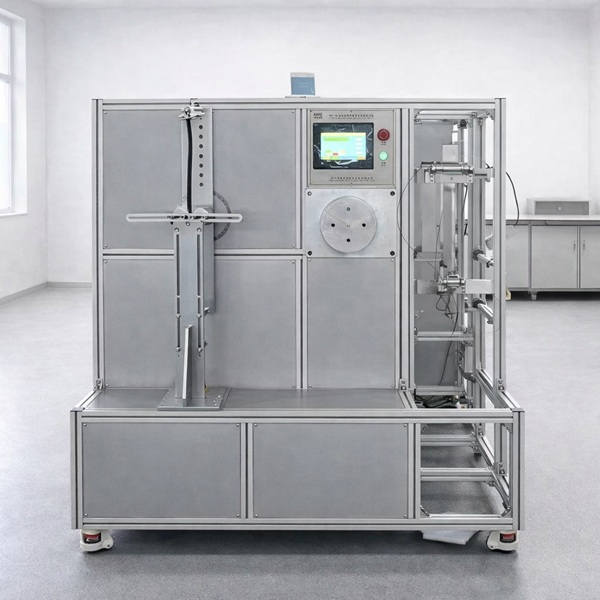

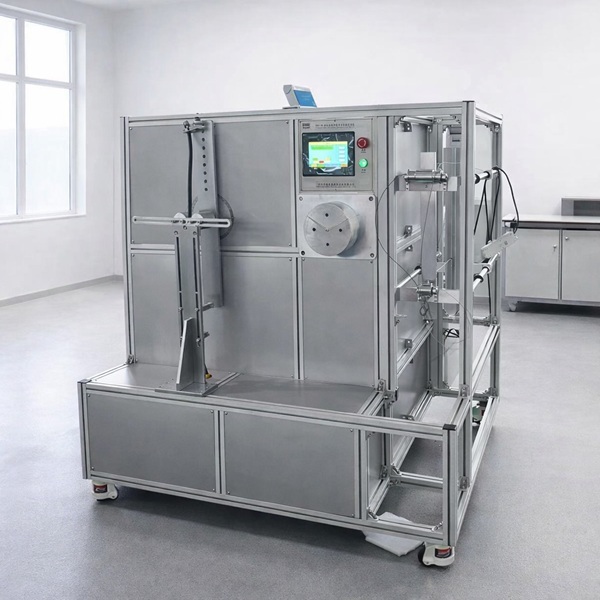

充电枪电缆拉力和扭矩检测装置

产品用途、应用范围与常用名称

常用名称：充电枪电缆拉力扭矩检测装置、充电电缆拉力试验机、充电枪扭矩试验装置、连接器电缆保持力试验机。主要用于车辆插头、充电连接器及电缆固定部位的拉力和扭矩试验，评价电缆固定、护套及连接结构的可靠性。

适用标准与国内外标准对应关系

主要依据产品原资料中的GB/T 20234.1要求。当前有效版本为GB/T 20234.1-2023。国际项目可同时关注IEC 62196-1:2025相关连接器通用要求，但两者不直接标注为等同采用、修改采用或非等效关系，具体试验条件应按项目采用标准确认。

测试原理、关键参数与测试方法

试样按实际连接状态固定后，对电缆或连接部位施加规定的轴向拉力和扭矩。关键参数包括拉力值、扭矩值、作用时间、循环次数、夹持位置和受力方向。试验后检查电缆位移、固定结构、导体连接及护套是否产生松脱、异常变形或其他影响安全使用的现象。

设备组成、选型建议、相关设备与技术服务

设备可由拉力加载机构、扭矩机构、专用夹具、控制系统及力值检测单元组成。选型需确认试样规格、拉力和扭矩范围、作用时间及工位数量。相关设备可参考充电桩线缆摇摆试验装置和充电接口插拔寿命试验装置。

深圳市朗斯科检测仪器有限公司可根据充电枪、车辆插头、车辆插座及充电电缆的结构、图纸、执行标准和试验要求提供专用夹具、工位、控制方式及非标测试系统定制。
