产品型号：LSK-QDL
充电枪摆锤冲击及跌落试验装置适用于电动充电桩的机械冲击和垂直跌落试验，摆锤为固定位置，电动拉升冲击高度，上下高度电动可调节冲击角度可调，满足 GB39752-2024《电动汽车供电设备安全要求》标准条款 5.6.2 和 7.6.2 机械强。

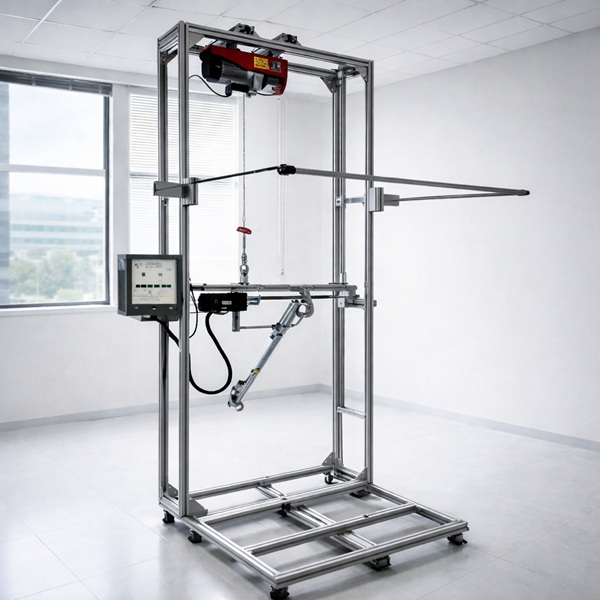

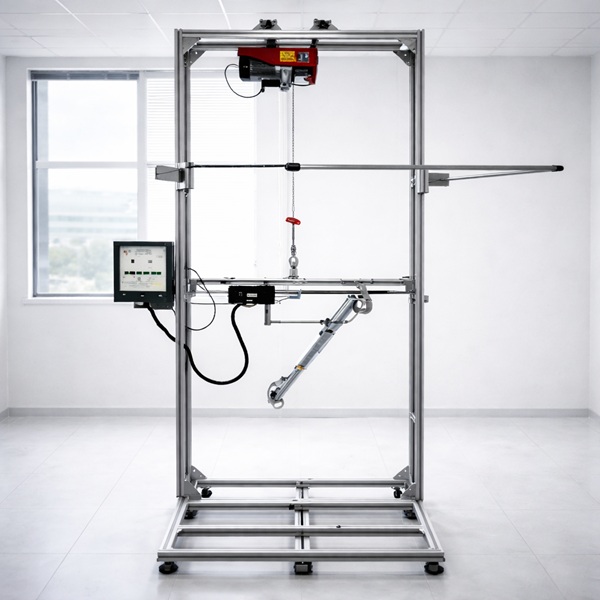

充电枪摆锤冲击及跌落试验装置
适用于电动充电桩的机械冲击和垂直跌落试验，摆锤为固定位置，电动拉升冲击高度，上下高度电动可调节冲击角度可调，满足 GB39752-2024《电动汽车供电设备安全要求》标准条款 5.6.2 和 7.6.2 机械强。
技术参数：
1、控制方式：PLC控制，触摸屏人机界面智能操作；
2、测试工位：1工位；
3、冲击规格：摆杆长度1000㎜，需要根据锤头重量与锤头构成各等效质量配置；
4、结构原理：试样为正常安放，调整冲击点，定位冲击装置，按释放杆锤头自由冲击试样；
5、整机架构：方通骨架焊接喷涂，测试机架与控制箱分开；
6、冲击驱动：步进减速电机，电磁铁吸合释放；
7、冲击高度：步进电机通过角转矩调节不同的角度达到对应的冲击高度；
8、摆杆长度：摆杆座中心到冲击锤中心1000㎜；
9、配置摆锤锤头：标配2J、5J、10J、20J、50J五个各配一支摆杆；落锤锤锤头：5J、10J、20J、50J对应配置锤头：1.7kg、5kg、5kg、10kg各一个，配置不锈钢跌落护套；
10、元件材质：钢制按照标准要求表面镀硬铬；
11、可调高度：摆锤200-2000mm,落锤2500mm；
常用名称：充电枪摆锤冲击及跌落试验装置、充电枪冲击试验机、车辆插头跌落试验机、充电连接器机械冲击测试设备。重点用于充电枪和车辆插头外壳、插合结构及绝缘部件的机械冲击和跌落强度测试。
产品原资料主要涉及GB 39752-2024。对于采用摆锤或锤击方式的机械冲击项目，还可根据产品标准要求参考GB/T 2423.55-2023；该标准等同采用IEC 60068-2-75:2014（IDT）。最终冲击能量、冲击点和试验次数仍以被测充电设备适用标准为准。
试样按充电枪实际结构固定后进行摆锤冲击或规定姿态跌落测试。关键参数包括冲击能量、冲击位置、跌落高度、试样姿态、循环次数以及夹具形式。试验结束后重点检查外壳开裂、零件松脱、绝缘防护和插合结构是否仍满足产品标准要求。
设备可由摆锤冲击组件、跌落机构、充电枪专用夹具、位置调节机构和防护系统组成。选型时应提供试样外形、重量、冲击能量、跌落条件及标准条款。相关设备可参考摆锤冲击及跌落试验装置及车辆碾压试验机。
深圳市朗斯科检测仪器有限公司可根据充电枪、车辆插头、车辆插座及充电电缆的结构、图纸、执行标准和试验要求提供专用夹具、工位、控制方式及非标测试系统定制。
