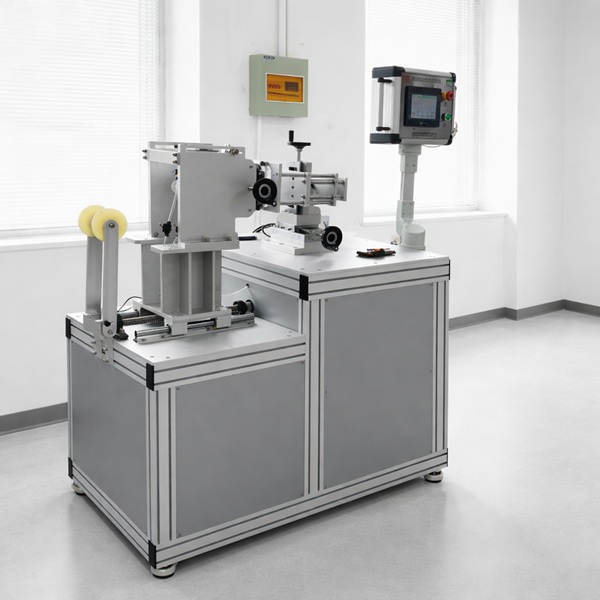

充电接口插拔寿命试验装置

充电接口插拔寿命试验装置

充电接口正常操作项目检测：标准要求充电接口以每0.8m/s的运行速度进行插拔，其充电枪与座接触时间为不小于2s不大于4s其接通时间可在0~9s范围内任意设置,并且充电枪与座分开距离不小于50mm，以上参数要求可通过人机界面操作系统参数设置界面设定

符合标准：

GB/T20234.1-2023《电动汽车传导充电用连接装置  第1部分：通用要求》条例7.23正常操作（使用寿命）。

GB/T20234.1-2023最新报批稿《电动汽车传导充电用连接装置 第1部分：通用要求》条例 7.17插拔力

参数说明：

a)充电接口插拔寿命试验系统控制系统：采用PLC控制，10英寸真彩触摸屏，进行手动或程序化自动试验；

b)传动系统：采用伺服电机+滚珠丝杆传动；

c)夹具：X/Y/Z三维可调，适配国标直流充电接口通用夹具可覆盖一体式交直流插座以及其他异型插座；设备采用多点夹持方式，保证被测设备有效固定，不出现测试过程发生位移，影响测试结果。

d)试验行程：有效行程0-250mm范围内任意可调；

e)试验速度：0～900mm/s范围内任意设定可调节；

f)试验次数：0-999999次范围内可任意数值预设；

g)接通时间：0.5-999.9S可设定；

h)插拔速率：每分钟6个行程，可调范围3~10个/分钟；

i)具备机械锁止装置自动按压功能，模拟正常操作工况；

j)报警检测：伺服电机故障，能独立检测测试回路是否有电流，（分断能力测试时使用）；

k)★浸泡功能：具备三种试验模拟溶液槽，每种模拟溶液槽采用独立位移以及抬升机构，试验互不干扰；

l)自动翻转功能：具备充电枪夹持处自动翻转机构，可90度翻转，并且翻转保持时间可范围内任意设定；

m)设备具备自动记录试验数据，包括标准要求浸泡污染液体的次数，浸泡时间，凉干时间，插拔次数，循环次数；

n)浸泡/晾干测试时间：0-99999Min范围内可设定；

o)可以根据程序设置顺序自动选择对应的测试污染液体；

p)★试验工位≥三工位；

q)外形尺寸≤长2000mm*宽2000mm*高2000mm
