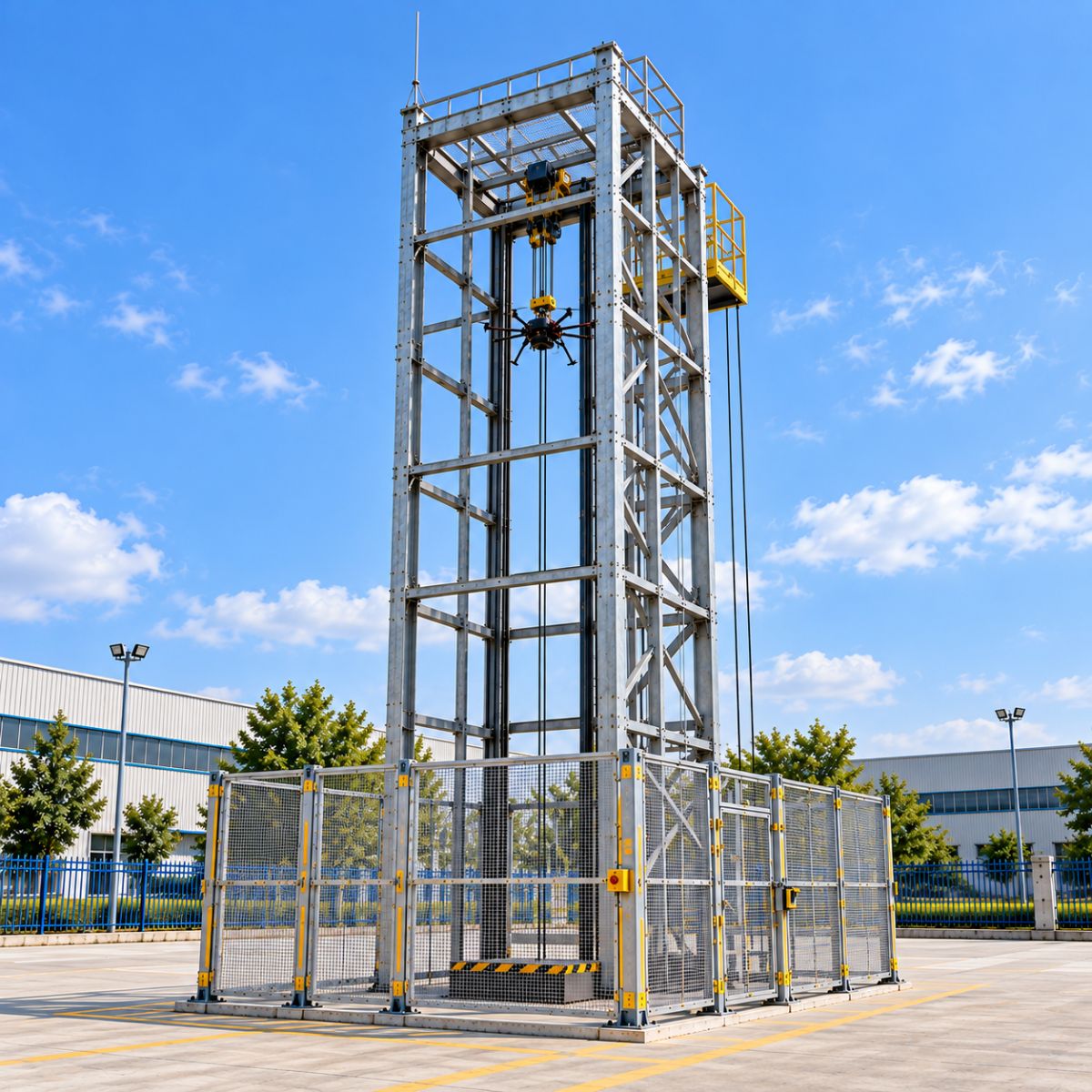

无人机跌落测试台是一种用于无人驾驶航空器整机自由跌落、撞击及结构可靠性验证的专用试验设备。
在采购和研发项目中，这类设备也经常被称为无人机跌落试验机、无人机10米跌落试验台、无人机自由跌落试验机、无人机整机跌落测试台、无人机撞击测试台、无人机坠落模拟试验机。
这些名称虽然不同，但核心目的相同：将无人机提升到规定高度，在设定姿态下释放，使其按照试验要求自由跌落到规定撞击面，并观察跌落后的整机结构、电池、电气系统和关键部件状态。
因此，用户即使只搜索“无人机跌落”“无人机10米跌落”“无人机撞击测试”，实际寻找的通常也是这一类整机安全和可靠性测试设备。
无人机在实际使用过程中可能遇到飞控异常、动力失效、通信中断、操作失误、运输跌落以及其他意外情况。
与单独测试一个零部件相比，整机跌落能够同时考察机体结构、电池固定方式、机臂、起落架、连接件以及电气系统在冲击后的综合状态。
特别是锂离子电池动力无人机，跌落冲击以后不仅要关注机壳是否破裂，还需要观察电池是否受到挤压、变形、短路、冒烟、起火或发生其他安全异常。
所以无人机整机跌落测试不仅是机械强度试验，也是整机安全验证中的重要测试项目。
GB 42590-2023《民用无人驾驶航空器系统安全要求》第4.6条规定了整机跌落安全要求，第5.6条规定了对应的试验方法。
对于采用锂离子电池作为动力的微型和轻型无人驾驶航空器，标准要求将电池组调整到满电量的 30%±2%，无人机从 10m高度自由垂直跌落，试验后不应出现爆炸或起火。
如果无人机配置降落伞等跌落保护措施，则需要记录保护装置工作状态下的最大跌落速度，并根据该速度折算相应的自由落体等效高度，再按照等效高度实施跌落试验。
因此，“无人机10m跌落试验台”这个名称并不是单纯的市场叫法，它与GB 42590-2023中适用无人机的整机跌落试验条件直接相关。
不是。
这一点在网站内容里一定要写准确。
GB 42590-2023中10m自由垂直跌落的要求针对的是采用锂离子电池作为动力的微型和轻型无人驾驶航空器。
对于更大重量无人机、特殊用途无人机或研发项目，测试高度、试样重量、跌落姿态和判定方法可能根据企业试验大纲、项目技术条件或其他适用标准确定。
因此，LSK无人机跌落测试台虽然可以做到0.3～10m高度范围内测试，但不能把所有0.3～10m工况都写成“GB 42590规定”。
正确的理解是：
10m垂直自由跌落用于满足标准适用范围内的规定试验；0.3～10m可调功能则同时满足研发、型式验证及非标可靠性试验需求。
实际研发过程中，工程师往往不会一开始就直接进行最高高度跌落。
例如在结构设计验证阶段，可以先进行较低高度测试，观察机身、起落架、电池舱和机臂在不同冲击能量下的状态。
随着验证深入，再逐步提高跌落高度。
因此，0.3～10m连续或分级可调的提升系统，可以同时覆盖研发预试验和标准规定的10m整机跌落测试。
对于不同无人机，还可以根据产品试验方案设置相应高度，使设备不仅能做“标准合规测试”，还能够用于结构优化和可靠性研究。
标准规定的特定测试条件是一回事，研发可靠性测试中的姿态跌落又是另一回事。
垂直自由跌落更接近标准规定的整机自由落体状态。
而水平跌落和45°姿态跌落可以用于分析无人机不同部位首先与撞击面接触时的结构响应。
例如45°跌落可能使机臂、起落架或机身边缘首先受到冲击，对局部结构强度和连接件可靠性的考察更加明显。
因此，可调姿态机构对于研发测试很有价值，但具体是否属于标准规定项目，应根据实际适用标准判断。
对于大尺寸或较重无人机，如果采用双侧托臂支撑试样，而两个释放机构动作时间差较大，就可能使无人机在释放瞬间产生额外旋转。
这样会改变原本设定的跌落姿态。
因此无人机整机跌落试验机应尽量保证双侧释放同步。
LSK无人机跌落测试台方案中，两侧释放机构同步性可做到 ≤0.1s，同时配置自锁结构，防止提升过程中提前释放。
对于100kg级试样，还需要控制托臂自身倾斜，避免试样提升到高位以后出现明显偏斜。
自由跌落测试的结果不仅与跌落高度有关，也与撞击面的刚度和尺寸有关。
如果撞击底板过薄、刚度不足或发生明显弹性变形，会吸收部分撞击能量，从而影响试验重复性。
LSK方案可配置约：
1700mm × 1000mm × 40mm
的钢制撞击底板。
对于尺寸更大的无人机，可以根据最大机身尺寸、机臂展开尺寸和安全区域定制更大的撞击区域。
测试完成后，不应只看“还能不能开机”。
更专业的评估通常包括机身结构、机臂、起落架、电池、电池仓、电气连接、外壳、连接紧固件及零部件脱落情况。
对于锂电无人机，尤其应观察动力电池是否出现变形、破损、冒烟、起火或爆炸。
GB 42590-2023针对适用无人机明确规定，10m整机跌落后不得出现爆炸或起火。
如果是研发测试，还可以进一步检查结构裂纹、机臂永久变形、电池固定件松脱以及电子模块受到的冲击影响。
无人机从10m高度跌落时，撞击过程非常短。
仅靠肉眼通常无法准确判断哪个部件最先接触地面，也难以观察撞击后的瞬间结构变形和反弹过程。
配置高速摄像后，可以记录无人机从释放、下落、首次碰撞到反弹的全过程。
通过慢动作回放，可以分析：
首次撞击部位、机臂变形、起落架失效、零部件飞散、电池脱落以及撞击后的运动姿态。
对于无人机结构改进和事故工况研究，高速摄影具有很高的分析价值。
大型无人机跌落后可能发生反弹，螺旋桨、机臂、外壳碎片或电池部件也可能向周围飞出。
因此实验区域需要考虑人员和设备安全。
LSK无人机跌落测试系统可选配约2m高度的高强度围挡，用于限制跌落后的反弹和碎片飞散范围。
需要说明的是，2m围挡属于设备安全设计配置，不应写成“GB 42590强制规定围挡必须2m”。
这类表述在官网中一定要区分清楚。
GB 42590-2023第5.6.1条规定了整机跌落试验条件，其中包括地面风速不超过 5.4m/s（3级风），试验件应符合规定的材料和工艺要求，并具备相应证明文件；使用的试验设备和仪器应处于有效检定状态。
因此，如果无人机10m跌落测试台安装在室外，还要考虑现场风速。
过大的横向风可能改变无人机自由下落轨迹和撞击位置。
这也是为什么大型跌落试验场地需要同时考虑设备高度、场地空间、防风条件和安全隔离。
这两台设备经常同时出现在无人机安全实验室，但测试方法不同。
无人机跌落测试台主要通过自由落体产生瞬时撞击，考察整机跌落后的安全状态。
无人机结构强度试验机则通过加载机构逐级向机身、机臂、机架或起落架施加载荷，测量载荷、位移和应变，评价主要承力结构的强度和刚度。
简单来说：
跌落测试属于动态冲击工况；
结构强度测试主要属于受控静载或准静态加载工况。
两者结合，可以更全面地评价无人机机体结构安全性能。
选型时不要只问“最高能跌多少米”。
更重要的是确认被测无人机的最大重量、整机尺寸、跌落姿态、最大测试高度、释放方式、撞击底板尺寸以及是否需要高速摄像。
例如同样都是10m跌落，一台7kg轻型无人机与一台50kg或100kg研发样机，对提升机构、框架强度、释放机构和安全防护的要求完全不同。
如果被测无人机尺寸较大，还需要确认机臂展开后是否会与试验框架发生干涉。
如果需要进行45°姿态跌落，还需要配置能够调整上下、左右及角度的专用固定夹具。
因此，无人机跌落试验机应根据实际无人机参数进行选型，而不是简单按高度购买。
LSK无人机跌落测试台可根据项目配置0.3～10m跌落高度，最大试样重量可配置100kg，支持水平自由跌落和45°姿态跌落。
系统可采用电动链条提升机构，并配置上下限位、行程保护、过流保护、过压保护、异常断电保护和紧急停止功能。
双侧跌落臂可根据无人机宽度调整位置，释放同步性≤0.1s，并具有自锁保护。
根据实验室需求，还可配置2m安全围挡、高速摄像系统、专用无人机夹具以及更大尺寸撞击底板。
为了方便不同采购人员查找，这一产品在行业中还可能使用以下名称：
无人机跌落测试台、无人机跌落试验机、无人机10米跌落试验台、无人机10m跌落测试台、无人机自由跌落试验机、无人机整机跌落测试台、无人机撞击试验机、无人机坠落测试设备、无人机电池跌落测试设备、GB42590无人机跌落试验装置。
