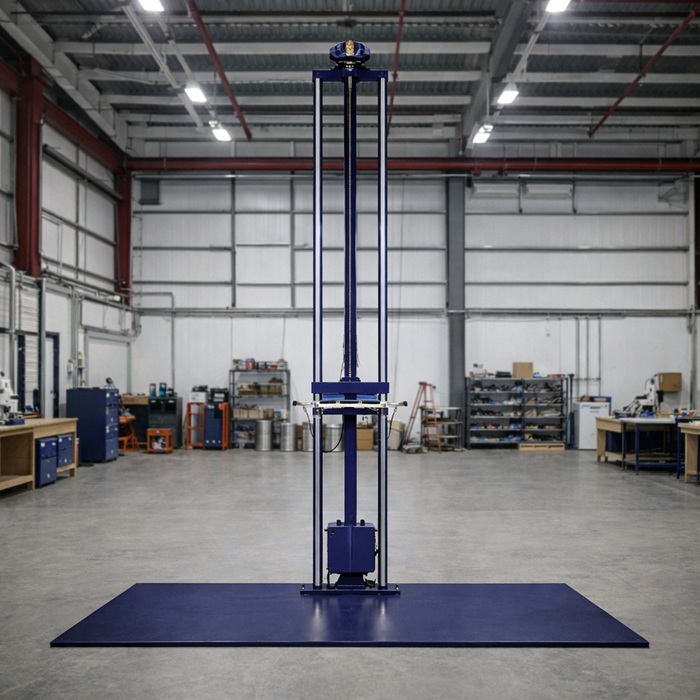

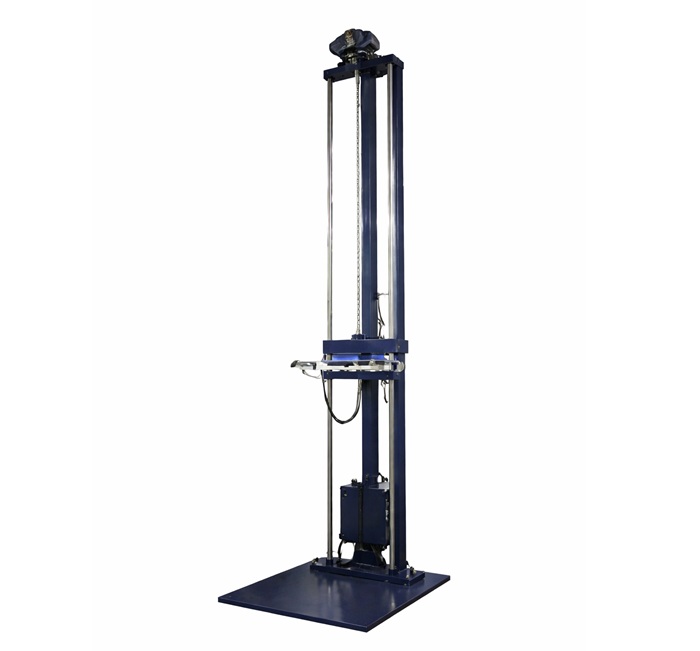

产品型号：LSK-R53
无人机跌落测试台用于民用无人驾驶航空器整机自由跌落、姿态跌落及撞击可靠性测试，可实现0.3～10m高度范围内的水平自由跌落及45°姿态跌落。适用于无人机机身结构、机臂、起落架及动力电池跌落后的安全状态评估，可结合GB 42590-2023相关安全验证需求进行配置。
产品名称：无人机跌落测试台 / 无人机10m跌落试验台
无人机跌落测试台主要用于民用无人驾驶航空器整机自由跌落、姿态跌落及撞击可靠性测试，可模拟无人机在运输、操作异常、失效坠落及其他意外情况下受到的跌落冲击。
设备可按照设定高度和跌落姿态对无人机整机进行自由跌落试验，通过观察跌落后的机身结构、电池、起落架、机臂、电气系统及关键连接部件状态，对无人机整机机械可靠性和安全性能进行评价。
本设备可面向 GB 42590-2023相关无人机安全验证需求进行配置，同时可根据无人机制造企业、检测机构、科研院所及第三方实验室的试验方案进行非标设计。
无人机跌落测试台适用于多旋翼无人机、物流无人机、巡检无人机、植保无人机、测绘无人机、消防无人机、工业无人机、载重无人机及其他民用无人驾驶航空器的整机跌落和撞击可靠性测试。
该设备在不同项目中也常称为：
无人机10m跌落试验台、无人机自由跌落试验机、无人机整机跌落试验机、无人机跌落试验装置、无人机撞击测试台、无人机坠落模拟试验台、无人机可靠性测试设备、无人机整机安全测试台。
1、设备名称
无人机跌落测试台 / 无人机10m跌落试验台。
2、跌落高度
跌落高度：0.3～10m任意高度可设置。
高度控制误差：±1%。
可根据不同型号无人机和试验要求设定对应的跌落高度。
3、试样重量
标准配置最大试样重量：100kg。
更大重量规格可根据用户要求定制提升机构、释放机构及主体结构。
4、试样最大尺寸
标准试样最大参考尺寸：
1000mm × 800mm × 800mm
其他尺寸无人机可根据实际项目进行非标定制。
5、跌落方向及姿态
支持无人机：
水平自由跌落；
45°姿态跌落。
45°跌落角度允许偏差：±5°。
通过可调夹具及释放机构，可根据试验要求调整无人机跌落姿态。
6、提升装置
采用电动链条提升方式，将无人机及释放机构提升至设定试验高度。
提升系统设有上限位、下限位及行程保护装置，防止由于操作不当或超行程运行造成设备损坏。
7、释放机构
采用双侧跌落臂释放结构。
两侧跌落臂可根据无人机尺寸左右调节，双侧释放同步性：
≤0.1s
释放机构具有自锁功能，在试样提升过程中不得自行解锁，同时释放动作不得明显阻碍或干扰无人机自由跌落。
在承载100kg试样条件下，托臂倾斜角度：
≤3°
以保证试样提升及释放过程中的稳定性。
8、试样固定夹具
固定夹具支持上下、左右调节，并可与释放机构配合完成无人机水平及45°姿态跌落。
针对不同机身、机臂、起落架及整机结构，可配置专用固定夹具。
9、撞击底板
标准撞击钢板尺寸：
1700mm × 1000mm × 40mm
撞击底板具有足够的刚度和稳定性，可根据无人机尺寸及项目要求定制更大撞击区域。
10、设备稳定性
设备主体采用高强度结构设计。
在试样提升、定位及释放过程中设备应保持稳定，释放机构动作时不得对主体结构产生明显影响。

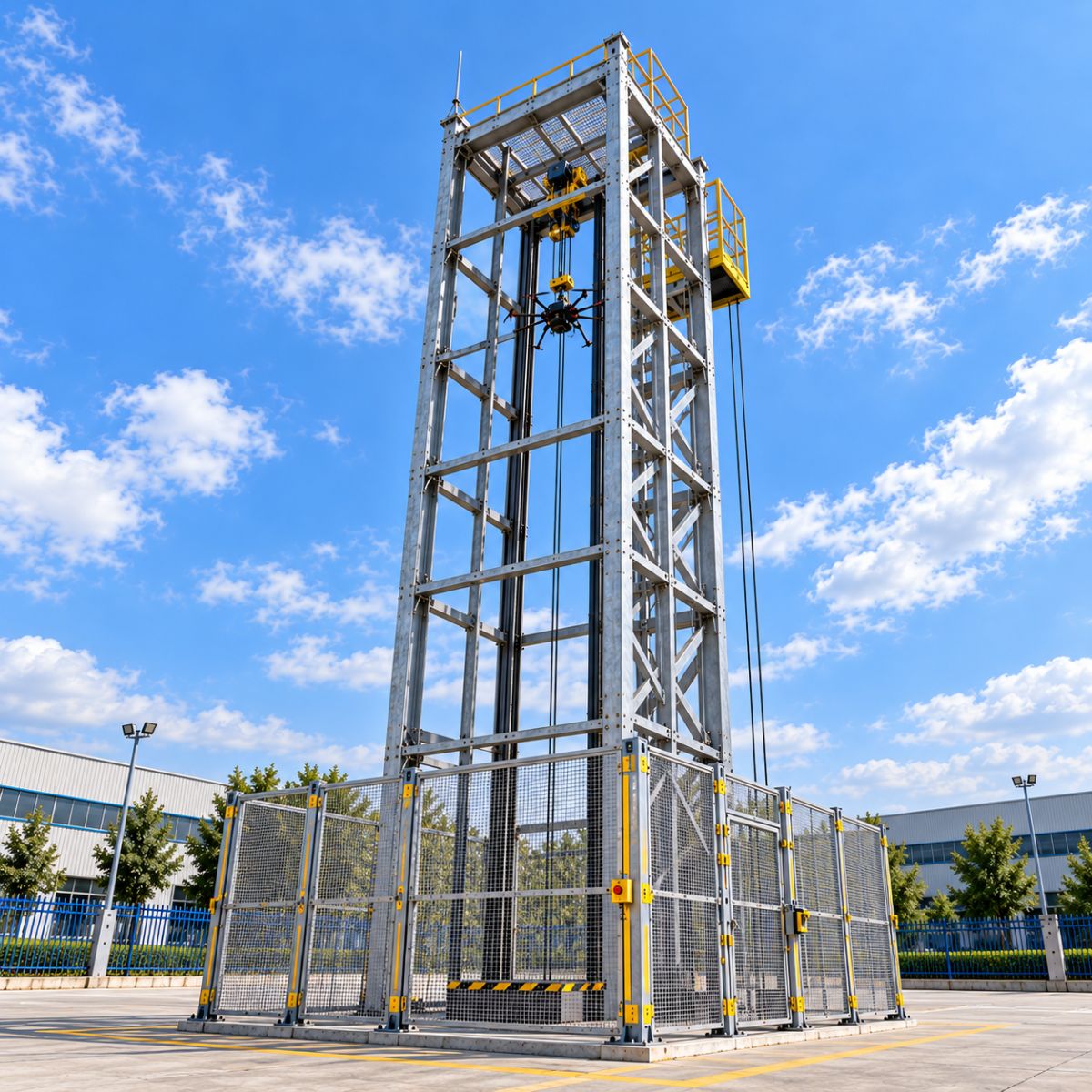

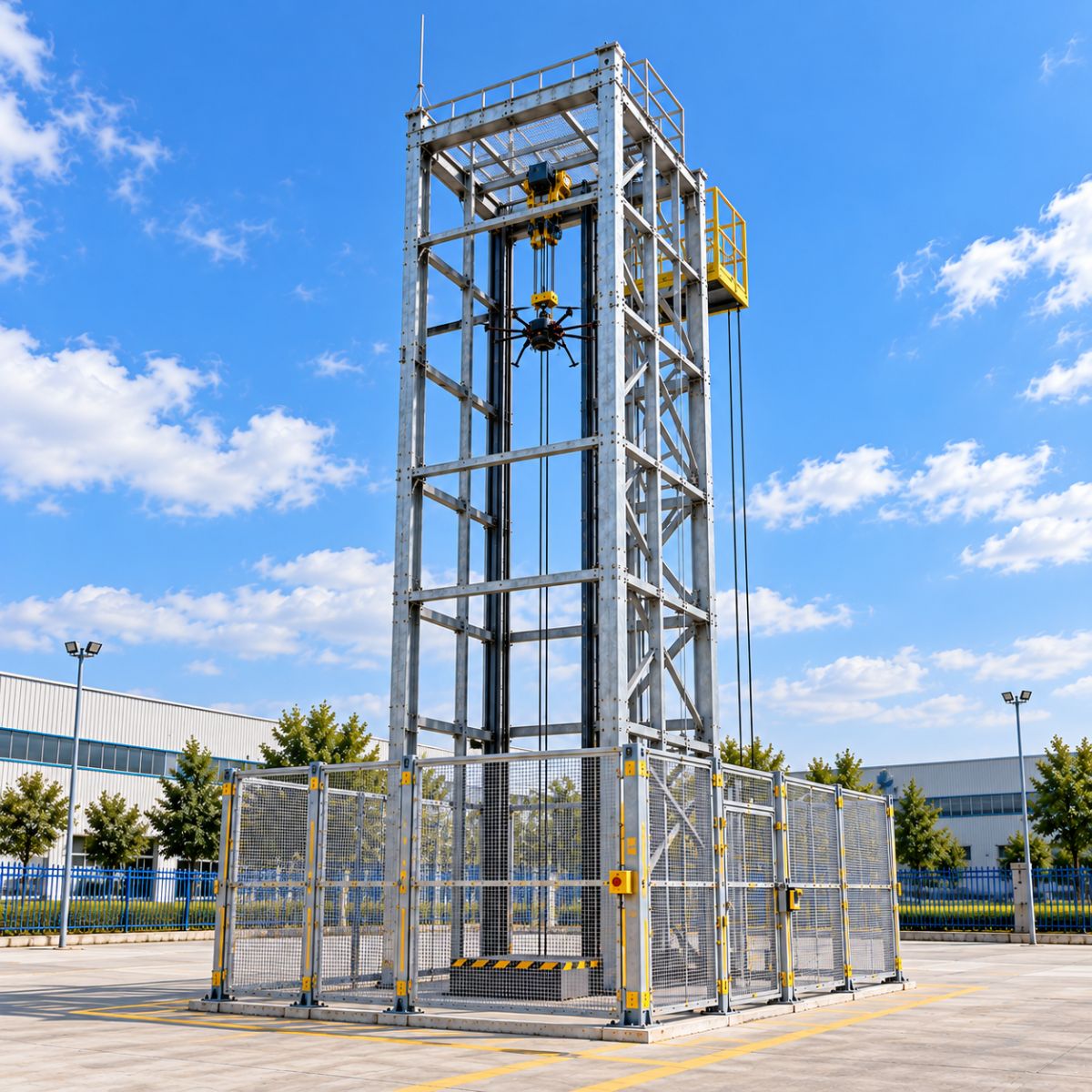

用于室外或半室外试验环境时，可根据安装条件增加地脚固定、防风及结构加强措施。
11、安全防护装置
设备具备：
过流保护；
过压保护；
行程保护；
上下限位保护；
异常断电保护；
紧急停止保护；
提升机构安全保护；
释放机构自锁保护。
撞击区域四周可选配高强度钢板安全围挡。
安全围挡参考高度：
2m
主要用于防止无人机跌落后反弹、零部件飞出或电池异常造成周边人员及设备风险。
12、手动复位装置
设备配置手动操作复位功能。
当提升机构在上升或下降过程中发生异常卡滞、断电等情况时，可通过手动操作使释放机构回到安全位置，便于设备复位及维护。
13、高速摄像系统（选配）
可选配高速摄像机记录无人机从释放、自由跌落、撞击到反弹的全过程。
高速摄像系统可用于观察：
无人机实际跌落姿态；
首次撞击位置；
机身及机臂变形情况；
起落架破坏情况；
外壳开裂情况；
零部件脱落及飞散情况；
动力电池变形情况；
电池是否出现冒烟、起火或其他异常状态；
无人机撞击后的运动轨迹。
适用于无人机跌落事故分析及结构可靠性研究。
14、可靠性要求
在规定维护和正常使用条件下，提升、定位和释放系统可按照技术协议进行不少于 300次规定动作循环的可靠性验证。
15、电源
电源：AC 380V / 50Hz。
整机功率根据提升系统、控制系统及选配附件确定。
试验时，将无人机按照规定姿态安装在跌落释放机构上，并根据试验要求设置跌落高度及跌落角度。
控制系统将无人机提升至设定位置并完成定位，确认试验区域安全后启动释放机构，使无人机在尽量不受到附加外力干扰的情况下进入自由跌落状态。
无人机撞击规定底板后，对机体及关键部件进行检查，并根据试验要求记录结构损伤、电池状态及其他异常情况。
配置高速摄像系统后，可对无人机释放、下落、首次接触、撞击及反弹过程进行记录和慢动作分析。
无人机跌落试验完成后，可重点检查：
机身结构是否出现破裂或明显变形；
机臂及连接部件是否发生损坏；
起落架是否发生断裂、脱落或失效；
动力电池是否出现变形、松脱、冒烟或起火；
电池固定结构是否保持可靠；
电气系统及连接器是否发生失效；
关键零部件是否出现脱落或飞散；
不同跌落姿态对无人机整机结构安全性的影响。
设备可用于 GB 42590-2023相关民用无人驾驶航空器安全验证项目，并可结合无人机制造企业技术条件、产品试验大纲、研发验证方案、型式试验要求及其他相关可靠性试验要求进行配置。
具体跌落高度、跌落姿态、试样重量、撞击面及结果判定条件，应根据被测无人机实际适用标准或试验方案确定。
无人机跌落测试台主要由高强度主体框架、电动提升系统、高度定位系统、双侧同步释放机构、无人机固定夹具、撞击钢板、PLC控制系统、电气保护系统及安全防护装置组成。
根据项目需要还可选配：
2m安全防护围挡；
高速摄像系统；
无人机专用夹具；
更大尺寸撞击底板；
大重量无人机提升及释放机构；
数据记录及试验报告系统。
深圳市朗斯科检测仪器有限公司可根据无人机的最大起飞重量、整机尺寸、跌落高度、跌落姿态、安装环境及试验方法进行非标设计。
用户在选型时建议提供：
无人机最大重量；
无人机长、宽、高尺寸；
最大跌落高度；
需要测试的跌落姿态；
室内或室外安装条件；
是否需要安全围挡；
是否需要高速摄像；
是否需要观察动力电池起火及热异常状态。
根据以上条件可配置对应的无人机整机跌落测试方案。
