产品型号：LSK-DL4
动力电池短路试验机主要用于电动汽车动力电池单体、模组、电池包及电池系统的大电流外部短路安全试验。设备通过低阻大电流短路回路，在规定条件下连接被测动力电池正负极，模拟外部短路故障，并同步采集短路电流、电压、温度及时间等数据，用于评价动力电池在高电压、大电流短路条件下的安全性能。
设备最大测试能力可达800V、10000A，采用独立短路主机、控制台及电阻柜结构，可根据不同试验要求配置短路电阻档位、数据采集、远程控制及安全隔离系统，适用于动力电池企业、整车厂、第三方检测机构及新能源研发实验室。
动力电池短路试验机又称动力电池包短路试验机、大电流电池短路试验机、电池包外部短路试验机、10000A电池短路试验机或新能源汽车动力电池短路测试设备。
测试时，动力电池、电池模组或电池包通过大截面积导体与短路设备连接，设备按照设定条件快速闭合短路回路，使样品承受规定外部短路故障。

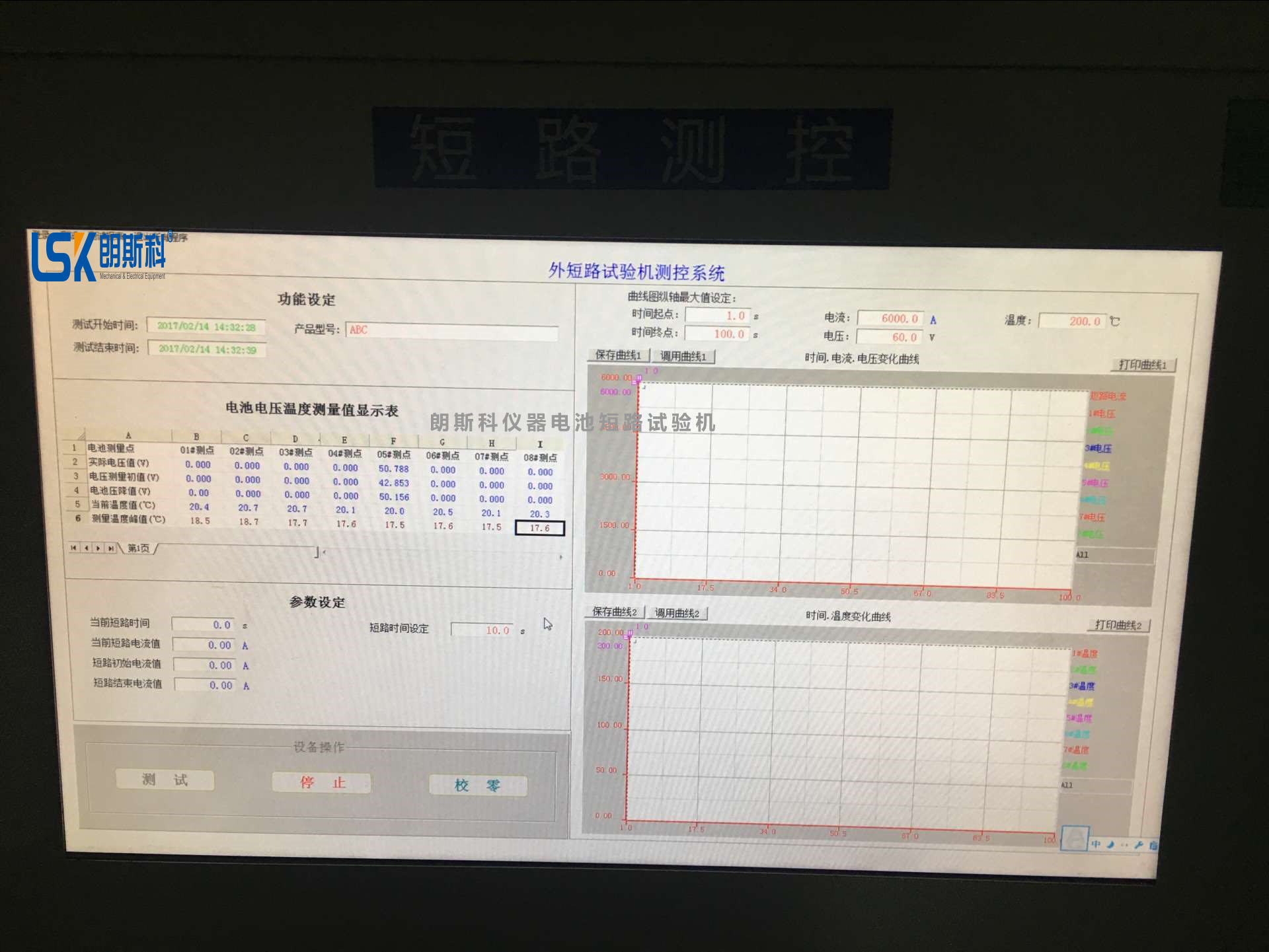

测试过程中可同步监测短路电流、电池总电压、单体电压、样品温度及试验时间，并根据试验要求记录完整数据曲线。
| 项目 | 技术参数 |
|---|---|
| 产品型号 | LSK-DL-10000A |
| 最大工作电压 | 800V |
| 最大短路电流 | 10000A |
| 测试对象 | 动力电池单体、模组、电池包及电池系统 |
| 样品尺寸限制 | 设备采用外部引线方式连接，样品尺寸不受主机箱体限制 |
| 样品重量限制 | 采用外部引线方式连接，样品重量不受主机箱体限制 |
| 短路电阻配置 | 10 / 20 / 30 / 80 mΩ等级可配置 |
| 短路主机尺寸 | 约800 × 700 × 1100 mm |
| 短路主机重量 | 约80 kg |
| 控制台尺寸 | 约1500 × 700 × 700 mm |
| 控制台重量 | 约70 kg |
| 电阻柜尺寸 | 约1500 × 500 × 1800 mm |
| 电阻柜重量 | 约200 kg |
| 控制方式 | 电脑/控制台远程控制 |
| 数据采集 | 电流、电压、温度、时间同步采集 |
| 试验方式 | 外部大电流短路 |
| 系统组成 | 短路主机、控制台、电阻柜、连接线及数据采集系统 |
本设备主要面向电动汽车动力蓄电池外部短路安全测试。
现有动力电池测试方案中涉及 GB/T 31467.3、GB/T 31485、UL 2580、ECE R100 等动力电池安全测试体系。由于部分旧标准已被后续动力电池安全标准替代或更新，实际项目应按照客户采用的现行标准版本、试验对象和对应条款确认短路电阻、持续时间、终止条件及判定要求。
对于当前动力电池项目，也可根据实际认证要求结合 GB 38031 相关外部短路安全项目进行设备参数确认。
动力电池外部短路试验通过在电池正负极之间建立低阻大电流回路，使动力电池在短时间内释放较大电流。
由于动力电池系统电压高、容量大、内阻低，短路瞬间可能产生数千甚至上万安培电流，同时伴随明显电压下降和温度上升。
通过记录短路过程中的电流、电压、温度和时间变化，可以评价动力电池短路保护、热稳定性及异常故障状态下的安全表现。
动力电池包和电池系统的容量及工作电压远高于普通小型锂电池。
在低阻短路条件下，系统可能产生极高瞬时电流，因此常规小型电池短路设备的电流等级和回路承载能力，可能无法覆盖部分高电压、大容量动力电池测试需求。LSK-DL-10000A最大短路电流可达10000A，可用于较高电压、大容量动力电池、电池模组和电池包测试。
短路回路总电阻直接决定实际短路电流大小。
如果回路电阻过大，短路电流会明显降低，无法形成标准规定的故障条件。
因此设备需要采用大截面积铜排、低阻连接件、大电流短路开关及专用电阻柜，以尽量降低并稳定控制回路电阻。
不同标准、样品和试验条件可能要求不同的外部短路电阻。
设备可通过独立电阻柜配置不同电阻档位，用于调整整个外部短路回路的总电阻。
你们现有方案中配置有10、20、30、80mΩ等级，可根据具体项目进行组合或定制。
动力电池短路过程中，单独观察是否起火或爆炸无法完整反映样品状态。
电流曲线可以反映短路回路和保护动作情况；电压变化可以判断电池系统输出状态；温度变化可以分析短路引起的热响应和热失控风险。
因此大电流短路试验通常需要同步记录电流、电压、温度和时间数据。
动力电池短路试验具有较高风险。
将短路主机、电阻柜和操作控制台分开布置，可以让操作人员远离被测电池及高电流回路。
设备还可结合隔离墙、防爆试验房或独立测试区域使用，提高实验室整体安全性。
普通电池外部短路设备通常面向小型单体电池、电池组或消费类电池，工作电压和短路电流相对较低。
动力电池短路试验机主要面向电动汽车动力电池模组、电池包和系统，具有更高工作电压、更大短路电流和更复杂的安全隔离要求。
因此369页应专门定位“动力电池、大电流、10000A、电池包”，不要与434页的温控型小型电池短路设备混用主关键词。
动力电池短路试验机主要面向电动汽车动力电池模组、电池包及电池系统，具有更高工作电压、更大短路电流和更复杂的安全隔离要求，核心参数包括系统电压、短路电流、回路电阻及大电流持续承载能力。
常规电池短路设备则更多用于小型单体电池及普通电池组测试，并可根据项目要求结合恒温环境进行外部短路试验。两类设备在测试对象、功率等级、回路结构及安全防护要求方面存在明显差异，应根据实际样品和执行标准分别选型。
选型时应重点确认被测动力电池的最高工作电压、最大可能短路电流、电池包容量、试验要求的外部回路电阻和持续时间。
对于较大动力电池包，还应确认短路主机与样品之间的距离、连接铜排或软铜线截面积、实验室隔离方式、防爆环境、排风及远程控制系统。
如果测试项目涉及800V及大电流动力电池系统，应重点确认设备额定电压、大电流接触系统及电阻柜能力。
本设备适用于电动汽车动力电池单体、动力电池模组、动力电池包、动力蓄电池系统及其他高电压、大容量电池系统的外部短路安全试验。
适用于动力电池企业、整车制造企业、新能源汽车研发中心、第三方检测机构、科研院校及动力电池安全实验室。
动力电池短路试验机、动力电池包短路试验机、大电流电池短路试验机、电池包外部短路试验机、动力电池外部短路试验机、10000A电池短路试验机、大电流短路试验机、新能源汽车动力电池短路试验机、动力蓄电池短路试验机。
动力电池短路试验机和普通电池短路试验机一样吗？
不一样。动力电池设备主要针对高电压、大容量电池模组和电池包，短路电流等级明显更高。
10000A是不是所有动力电池项目都必须达到？
不是。设备量程应根据被测电池系统、回路阻抗和实际标准要求确定，10000A代表设备最大测试能力。
样品为什么没有固定尺寸限制？
该设备采用外部引线方式将动力电池连接至短路系统，因此被测电池包不需要放入短路主机内部，样品尺寸主要受实验室测试区域和连接方式限制。
为什么需要独立电阻柜？
电阻柜用于调整外部短路回路阻值，使不同样品和标准项目能够获得所需短路条件。
