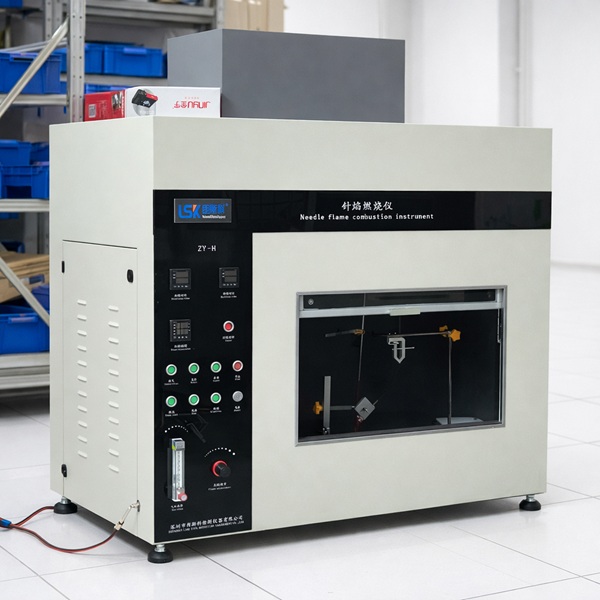

针焰试验仪

针焰试验仪又称针焰测试仪、针焰试验机、针焰燃烧试验仪或针焰测试设备，主要用于模拟产品内部因电气故障形成的小火焰起燃源。

设备采用规定尺寸的针状燃烧器，通过控制燃烧器角度、火焰高度、施焰时间及试样位置，对被测试样施加规定的小火焰。

试验过程中记录试样离开火焰后的持燃时间，并观察试样是否发生持续燃烧、燃烧蔓延、熔融滴落以及滴落物是否引燃规定铺垫材料。

通过上述结果评价电工电子产品零部件、绝缘材料及工程塑料在小火焰作用下的着火危险和阻燃性能。

主要技术参数

449当前线上参数与行业针焰设备常见配置基本一致，上述关键参数包括12mm±1mm火焰、95%丁烷、45°试验位置、23.5s±1s温升校验等。

适用标准

针焰试验仪主要依据IEC 60695-11-5、GB/T 5169.5相关针焰试验方法设计。

GB/T 5169.5-2020现行名称为《电工电子产品着火危险试验 第5部分：试验火焰 针焰试验方法 装置、确认试验方法和导则》，并等同采用IEC 60695-11-5:2016。设备还可根据被测产品实际执行标准，用于家用电器、照明设备、电气附件、电工电子设备及相关零部件的小火焰着火危险测试。

具体试样尺寸、施焰位置、施焰时间和结果判定，应按照实际执行标准及对应条款确定。

针焰测试的目的

针焰试验主要用于模拟电工电子设备内部因短路、过载、元件故障或局部异常发热可能形成的小火焰。

与灼热丝试验不同，针焰测试直接使用规定小火焰作用于试样，更侧重评价材料或零部件在局部火焰条件下是否容易起燃、是否能够自行熄灭，以及是否会通过燃烧或熔融滴落造成进一步引燃。

测试原理

试验时，将试样安装在规定位置，使针状燃烧器以规定角度接近试样。

调整燃烧器火焰高度至规定值后，按照设定时间对试样规定部位进行施焰。

施焰结束后移开燃烧器，记录试样持燃时间，并观察试样是否继续燃烧、燃烧是否蔓延以及熔滴是否引燃规定铺垫材料。

通过上述测试结果评价材料和产品在规定小火焰条件下的着火危险和阻燃安全性能。

应用范围

针焰试验仪适用于：

照明设备及灯具零部件；

低压电器及电气附件；

家用和类似用途电器；

电机及电动工具；

电子仪器和电工仪表；

电气连接件、接插件和端子座；

信息技术及电子设备零部件；

绝缘材料和工程塑料；

塑料外壳、支架及其他非金属零部件；

产品研发、质量控制及第三方实验室阻燃测试。

选型说明

选择针焰试验仪时，应首先确认实际执行的产品标准及针焰测试方法。

建议重点确认针状燃烧器尺寸、火焰高度、燃烧器角度、施焰时间、持燃时间记录方式、火焰温度校准、试样夹具、试验腔体体积及排烟系统。

对于不同产品，还应确认是否需要多次施焰、特殊试样夹具、自动控制、触摸屏操作或测试数据记录等配置。

常见问题

针焰试验仪和针焰测试仪是不是同一种设备？

多数采购和实验室场景中，“针焰试验仪”“针焰测试仪”“针焰试验机”“针焰燃烧试验仪”通常指同类小火焰着火危险测试设备，但具体配置仍应根据执行标准、试样形式、燃烧器及控制方式确认。

针焰试验和灼热丝试验有什么区别？

针焰试验主要模拟产品内部可能出现的小火焰着火源；灼热丝试验主要模拟灼热元件或异常发热部件产生的热应力，两者的试验热源、测试方法和评价目的不同。

针焰试验主要关注哪些参数？

常见重点包括燃烧器尺寸、火焰高度、施焰角度、施焰时间、持燃时间、火焰温度校准以及试样和铺垫材料的位置。

针焰测试仪和针焰试验机是不是同一种设备？

多数采购和实验室场景中这些名称通常指向同类针焰测试设备，但具体配置仍需要根据所执行标准、试样形式、燃烧器、计时方式和安全防护要求确认。详细说明可参考针焰测试仪和针焰试验机有什么区别。

针焰试验仪选型要关注哪些项目？

建议重点确认针状燃烧器结构、火焰高度调节、施焰角度、施焰时间、持燃时间记录、温度校准、试样夹具、工作室空间及排风安全设计，并按照具体产品适用标准确定最终配置。

针焰试验与其他阻燃测试有什么区别？

针焰试验主要模拟小火焰着火源；灼热丝试验侧重灼热元件热作用；水平垂直燃烧用于评价规定火焰条件下材料的燃烧表现；漏电起痕则关注绝缘材料表面在电场和污染介质作用下的耐电痕化性能。
