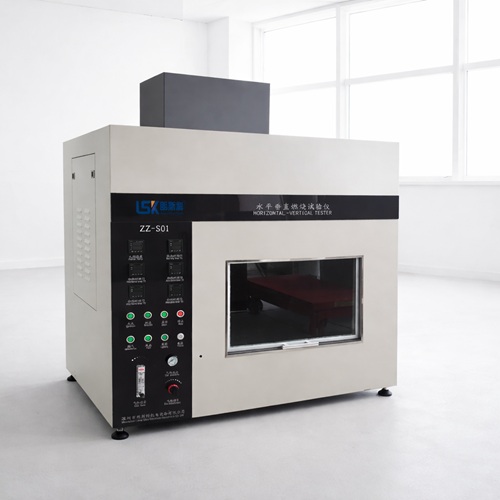

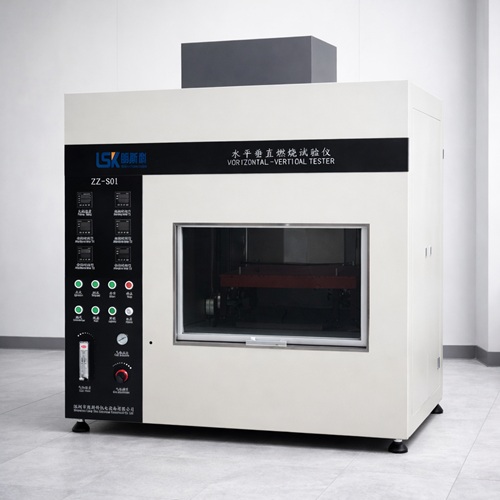

产品型号：LSK-SP
水平垂直燃烧试验仪主要用于塑料、绝缘材料、工程塑料及电工电子产品零部件的燃烧性能测试，也称水平垂直燃烧测试仪、UL94燃烧试验仪、UL94水平垂直燃烧试验机。LSK-SP可进行HB水平燃烧、V-0/V-1/V-2垂直燃烧及5VA/5VB相关测试，支持50W和500W火焰测试配置，可记录余焰时间、余灼时间、燃烧传播及滴落物引燃情况。

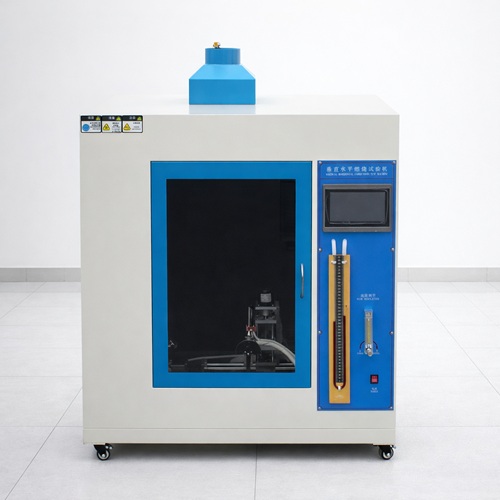

水平垂直燃烧试验仪（可选触摸屏控制型）
水平垂直燃烧试验仪又称水平垂直燃烧测试仪、UL94燃烧试验仪、UL94水平垂直燃烧试验机、塑料燃烧试验仪，主要用于模拟材料在规定小火焰着火源作用下的燃烧状态。
设备通过规定规格的本生灯产生标准火焰，根据不同试验方法调整火焰高度、燃烧器角度、试样安装方向和施焰时间。
试验过程中可记录试样的余焰时间、余灼时间、燃烧传播、自熄状态以及燃烧滴落物是否引燃规定铺垫材料，从而评价塑料、绝缘材料及相关电工电子零部件的燃烧性能。
LSK-SP适用于材料研发、产品设计验证、阻燃等级评价、生产质量控制及第三方检测实验室。
| 技术项目 | 技术参数 |
|---|---|
| 产品型号 | LSK-SP |
| 燃烧器配置 | 两套标准本生灯燃烧器：单气体燃烧器内径Φ9.5mm±0.3mm；混合气体燃烧器内径Φ12mm±0.3mm |
| 试验倾角 | 0°、20°、45°手动切换 |
| 火焰高度 | 20mm±2mm～180mm±10mm，可调 |
| 施焰时间 | 0～999.9s，±0.1s可调 |
| 余焰时间 | 0～999.9s，±0.1s，自动记录，支持手动暂停 |
| 余灼时间 | 0～999.9s，±0.1s，自动记录，支持手动暂停 |
| 燃烧气体 | 98%甲烷气或98%丙烷气 |
| 燃气/空气控制 | 配置双流量计及压力表，可调节并监测燃气和空气流量、压力 |
| 温度测试范围 | 0～1000℃ |
| 火焰温度校验要求 | 100℃±5℃升至700℃±3℃，时间满足44±2s及54±2s相关要求 |
| 测温热电偶 | Φ0.5mm铠装K型热电偶2条，双测温系统 |
| 适用燃烧功率等级 | 支持V-0、V-1、V-2等50W火焰测试，以及5VA、5VB等500W火焰测试配置 |
| 试验背景 | 黑色背景 |
| 试验控制方式 | 试验程序手动控制 |
| 排烟方式 | 独立抽风排烟系统 |
| 工作室容积 | 0.75m³，烤漆试验箱，可按要求定制 |
水平垂直燃烧试验仪主要参照UL 94、IEC 60695及GB/T 5169系列相关燃烧试验方法设计。
50W水平与垂直火焰试验主要对应IEC 60695-11-10和GB/T 5169.16相关方法，可用于材料水平燃烧传播、自熄性能及垂直燃烧表现评价。
当设备配置500W燃烧系统时，可用于IEC 60695-11-20、GB/T 5169.17相关500W火焰测试。
火焰装置及确认试验还可结合GB/T 5169.15、GB/T 5169.22等相关方法。泡沫材料等特定试样可根据实际检测项目采用ISO 9772等相关测试方法。
不同材料、燃烧等级和检测项目所使用的燃烧器、试样尺寸、施焰时间、火焰功率及判定方法不同，应以被测产品实际执行的标准版本和具体条款为准。
水平垂直燃烧试验仪常用于UL94相关塑料材料燃烧性能测试。
根据试样安装方式、火焰功率和评价方法不同，可进行HB水平燃烧、V-0、V-1、V-2垂直燃烧以及5VA、5VB等相关测试。
HB主要关注试样在水平方向条件下的燃烧传播情况；V-0、V-1、V-2等垂直燃烧测试更关注余焰时间、余灼时间、自熄性能及滴落物情况。
5VA、5VB相关测试则涉及更高火焰功率条件，应根据具体标准和设备配置确定相应燃烧器、试样安装方式和试验程序。Golsk
试验时，将试样按照对应测试方法安装在水平或垂直位置。
本生灯产生规定高度和功率的标准火焰，并按照设定时间作用于试样规定位置。
施焰结束后，记录试样余焰时间、余灼时间、燃烧传播距离、自熄状态，并观察是否出现燃烧滴落物以及滴落物是否引燃规定铺垫材料。
通过上述测试结果评价材料在规定小火焰条件下的燃烧性能和阻燃等级。
水平垂直燃烧试验仪适用于：
塑料及工程塑料燃烧性能测试；
固体绝缘材料阻燃性能测试；
电器外壳、连接器、端子座及塑料结构件测试；
照明设备、低压电器、家用电器及电工电子产品零部件测试；
电子仪器、电工仪表及信息技术设备相关材料测试；
HB水平燃烧测试；
V-0、V-1、V-2垂直燃烧测试；
5VA、5VB及相关500W火焰测试；
材料研发、阻燃等级验证及实验室质量检测。
选择水平垂直燃烧试验仪时，应首先确认需要执行的具体标准及测试项目。
如果主要进行HB、V-0、V-1、V-2等测试，应确认设备是否配置对应的50W燃烧系统、试样夹具、火焰校准和计时功能。
如需进行5VA、5VB或其他500W火焰测试，则还应确认500W燃烧器、燃气和空气控制系统、火焰校准方式及相应试样夹具。
同时建议确认试样尺寸、工作室空间、燃烧气体、排烟方式、计时功能及实验室现有气源条件。
水平垂直燃烧试验仪和UL94燃烧试验仪是不是同一种设备？
在检测设备采购和实验室使用中，两种名称经常用于描述相近的材料燃烧测试设备，但具体测试能力仍取决于燃烧器配置、火焰功率、试样夹具及执行标准。
HB和V-0、V-1、V-2有什么区别？
HB主要用于水平燃烧条件下的燃烧传播性能评价；V-0、V-1、V-2则属于垂直燃烧测试方向，主要根据余焰时间、余灼时间、滴落及自熄情况等项目进行评价。
50W和500W水平垂直燃烧有什么区别？
两者的火焰功率、燃烧器配置、试样条件和评价方法不同。设备选型时不能只看“UL94燃烧试验仪”名称，应根据实际测试项目确认50W、500W或两种配置是否都需要。
水平垂直燃烧试验需要重点确认火焰功率、燃烧器配置、试样方向、施焰时间、余焰时间和余灼时间。关于UL94燃烧试验仪与水平垂直燃烧试验仪的名称和配置差异，可查看《UL94燃烧试验仪和水平垂直燃烧试验仪有什么区别？》；关于灼热丝、针焰、水平垂直燃烧和漏电起痕四类安规试验的区别，可查看《灼热丝、针焰、水平垂直燃烧、漏电起痕试验有什么区别？安规实验室设备选型指南》。
相关阻燃测试设备：灼热丝试验仪、针焰试验仪、漏电起痕试验仪。
