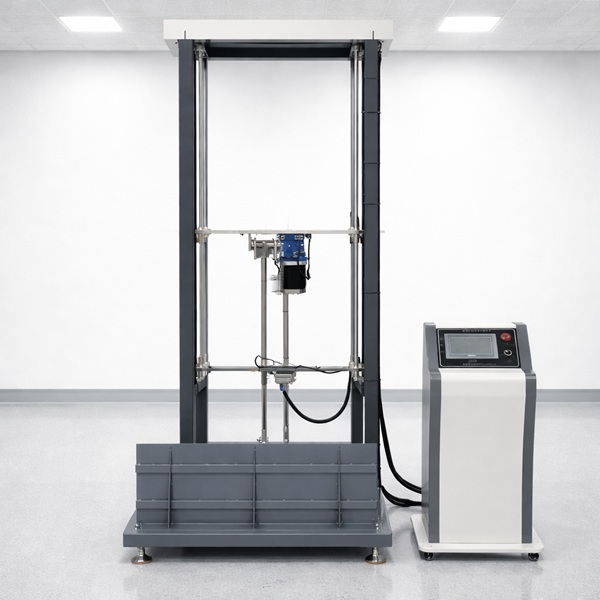

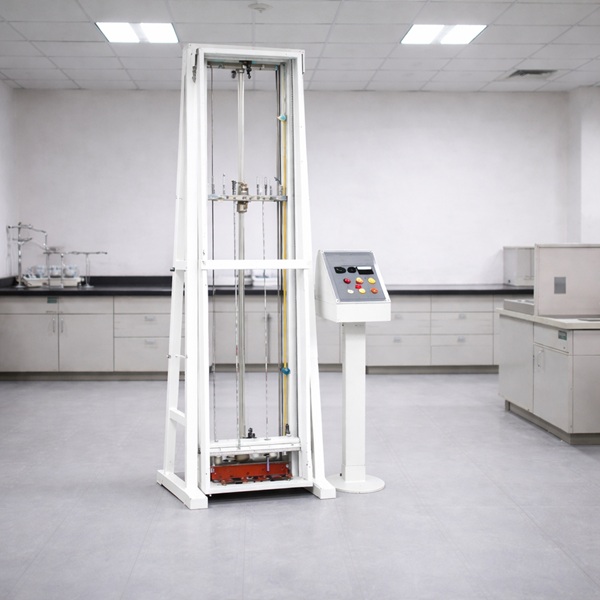

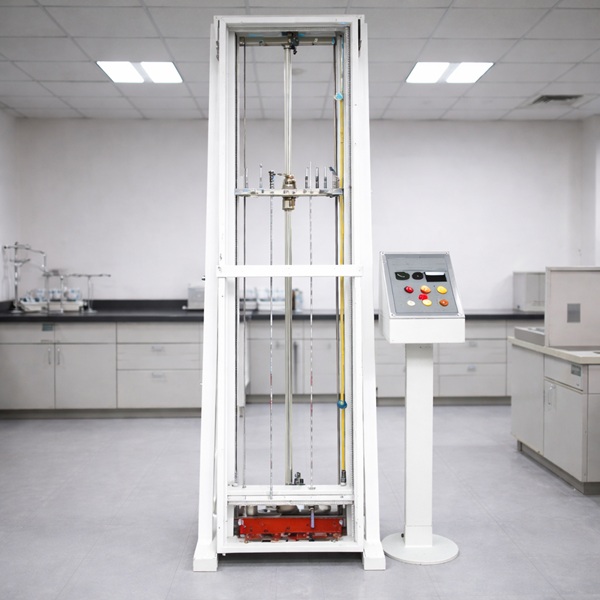

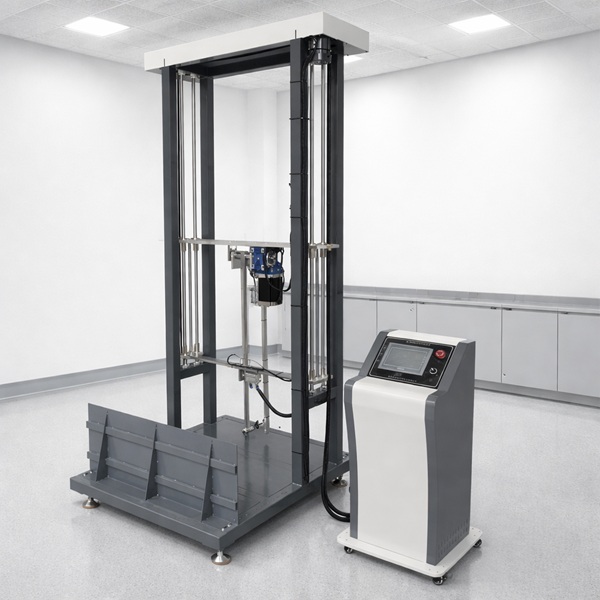

低压电器外壳撞击耐冲击负载试验机

 低压电器外壳撞击耐冲击负载试验机

产品概述：

适用于低压电器外壳的机械冲击强度试验、耐负载冲击试验、角状物试验；冲击物高度上下可调，冲击角度可设定。 撞击耐冲击负载试验机按照GB7251.5-2017中10.2.101.1、101.2.101.3、中10.2.101.5.1、10.2.101.5.2中试验3、10.2.101.8章节及图102、103、105、108要求，

技术参数：

1、控制方式：PLC控制，触摸屏人机界面智能操作；

2、测试工位：1工位；

3、LSK框架结构：冲击装置采用龙门式结构，试样安装台以标准旋转台为底座，底部四角采用气动压板固定与冲击台独立，安装有调平运输装置，标准独立控制箱，均采用钢制防静电喷涂工艺；

4、试样尺寸：最大1000*800*2000mm(长宽高)，最小400*400*500mm(长宽高)；

5、冲击配置：

5.1、15KG软索连接干沙包；

5.2、2Kg钢球1个；

5.3、15KG软索钢球；

5.4、5Kg，20J角状物1个；

冲头规格：

6.1、干沙包最大外径200mm,直身230mm，斜角100mm，软索收口100mm，装有0.5-0.8mm干砂粒，底部安装有钢制拉升结构，便于拉升释放和防二次冲击；

6.2、摆管外径9mm，壁厚1mm,钢球直径80mm；

6.3、钢球直径160mm，安装有拉升结构；

6.4、半球形顶部R2.5mm，锥度22°，配重直身直径110mm;

7、升降驱动：步进交流电机驱动两侧滚珠丝杠；

8、角度驱动：大功率步进电机连接涡轮减速机实现；

9、撞击驱动：电磁铁吸合释放；

10、防二次冲击：气动；
