耐角状物机械撞击

耐角状物机械撞击

依据标准： GB7251.5-2008;Q/GDW11008-2018;GB/T20641-2006; 冲击试验装置符合GB/T 7251规定； 冲击能量符合Q/GDW11008-2018规定。冲击能量10J

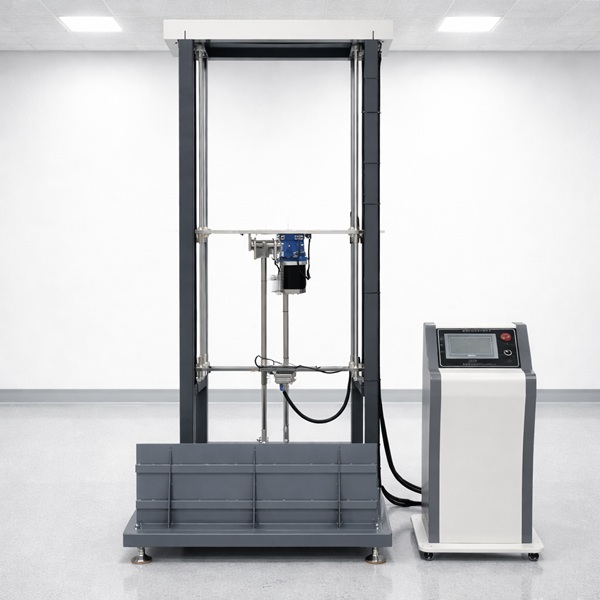

技术特性：

1、摆管长度：1000mm；

2、冲击元件质量：5kg； 锤头的材质：Q345；锤头形状：符合标准GB7251.5-2008 图8：

3、跌落高度：100mm/200mm（试验要求）/400mm；（电动释放）

4、冲击能量： 10J(试验要求)、5J、20J；

5、具有二次冲击的防护装置；

6、试验样品固定在设备机架上、摆锤电动升降和左右调节 锤头撞击高度：100～1500mm

7、锤头的材质：Q345优质碳素结构钢；

8、设备尺寸：约： 1500长X1100宽X3200高（mm）

8.2.101.5对角状物机械撞击耐受能力的验证

本试验适合于所有类型的户外电缆连接的变电站电缆配电盘、户外变压器安装的变电站电缆配电盘和电缆分线箱。

试验应使用8.2.101.2.1描述的撞击试验的器具,质量为5kg的钢质撞击物,其形状如图108所示。撞击物被提到0.4m的高度时再使其下落,以撞击被试的成套设备表面，能量为20J[见图106a)和图106b)]。

8,2.101.2耐撞击的验证

8.2.101.2.1适用于打算在环境温度为40℃~-25℃范围内使用的户外电缆连接的变电站电缆配电盘、户外变压器安装的变电站电缆配电盘和电缆分线箱的试验

试验应采用一个摆锤式的撞击试验器具,它包括一个外径为9mm,长度至少为1m的软管,此摆锤沿垂直的弧度摆动。

管子的末端拴有一个质量为2kg的钢球,将它提到1m的高度后下落,使其撞击到被试成套设备的表面,所提供的撞击能量为20 J[见图106a)和106b)].

试验应包括对成套设备处于正常使用位置时所能见到的每一个垂直表面进行一次撞击。每一次撞击试验可以使用不同的外壳。
