低压计量箱耐冲击试验装置

低压计量箱耐冲击试验装置

符合标准：

按照GB/T 20641-2006中9.6、GB7251.5中8.2.101.5标准、Q/GDW11008-2013《低压计量箱技术规范》要求设计制造.

主要技术参数：

1、控制系统：PLC控制，触摸屏人机界面操作；

2、升降系统：卷扬机升降；

3、冲击高度：步进减速电机偏心机构控制；

4、摆锤释放：气动控制；

5、升降导向：导杆加直线轴承；

6、冲击高度：冲击按标准要求可设定；

7、摆锤提升高度：2000mm；

8、摆锤配置：2/5/10/20J四种，5Kg锥形头一个；

9、摆杆高度：大于1000mm

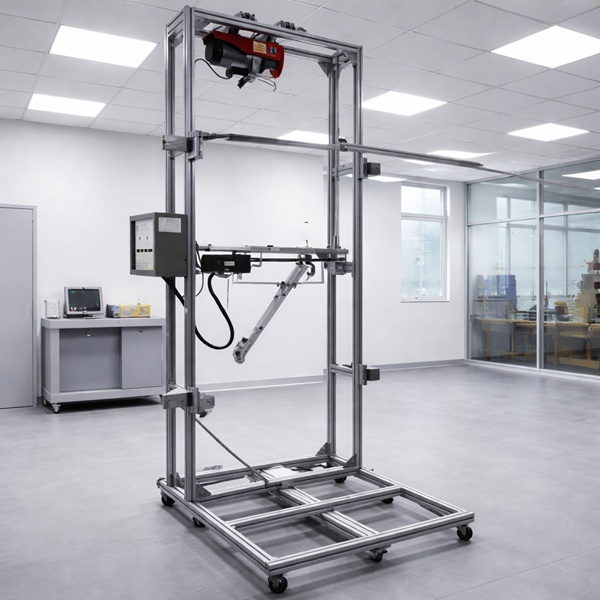

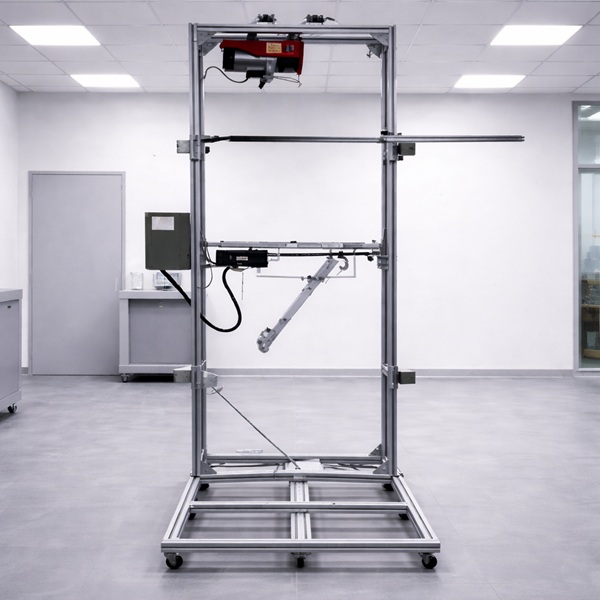

设备结构：

底座采用高强度铝型材井字连接，稳重便于运输，整机支架采用四立柱龙门结构，顶部装有卷扬机，配合译码器准确定位升降高度；

冲击部分采用步进马达连接偏心结构拉倒动摆锤到合适位置，在摆臂与冲锤连接部分设有气动释放机构，摆锤拉升到冲击位置时释放冲击；

控制箱部分为独立钢制喷漆，内装进口PLC等控制元件，上端装有进口触摸屏人机界面操作，底部装有刹车脚轮，操作简单，运输方便。
