标准试验指针销

标准试验指针销

1、根据GB4706.1、GB2099.1及相关 IEC、 UL等相应条款制作而成。
2、标准试验指针销是进行家用和类似用途电器防触电保护试验的必备器具。

技术参数：

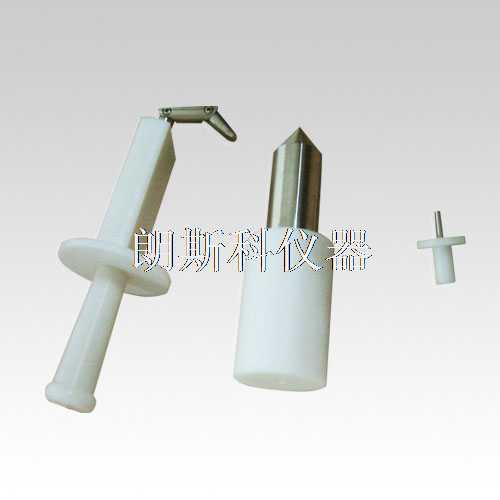

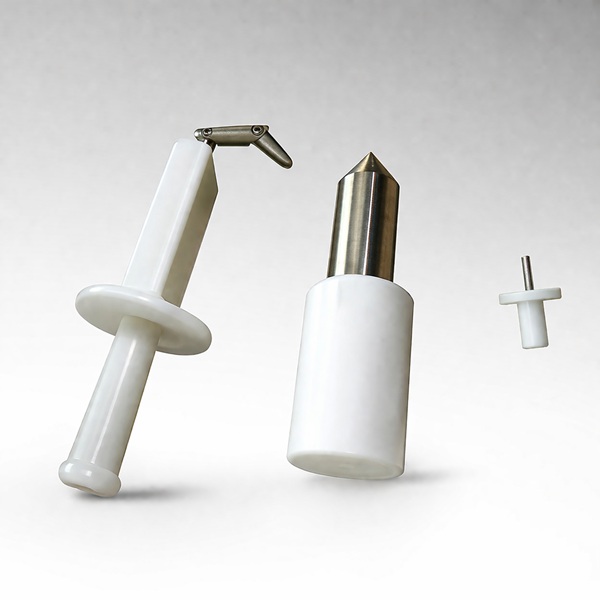

试验指针销由三件套组成：

一、B类试验弯指（B类试验探棒）

1、弯指直径：12 mm

2、弯指长度：80mm（三节总长度）

3、挡板直径：50mm

4、挡板长度：100mm

5、参考标准：GB4706.1-2005第8.1.1条、IEC61032：1997 图2

二、试验针（41号试验探棒）

1、探棒直径：30mm
2、探棒长度：80mm
3、手柄直径：50mm
4、手柄长度：80mm
5、参考标准：IEC61032：1997 图16

三、试验销（13号试验探棒）

1、探棒直径：头部3mm，尾部4 mm
2、探棒长度：15mm
3、挡板直径：25mm
4、挡板厚度：4mm
5、参考标准：IEC61032：1997 图9

产品用途、应用范围与常用名称

标准试验指针销是一套常用电器安全试具组合，也称试验指针销三件套、防触电试具套装或IEC 61032试具组合，通常包含B类标准试验指、41号试验探棒和13号试验销，用于不同开孔及结构条件下的危险部件可触及性检查。

适用标准与国内外标准对应关系

GB/T 16842-2016现行并等同采用IEC 61032:1997。B类标准试验指对应IEC 61032图2，13号试验销对应图9，41号试具对应图16。实际家用电器或电器附件检测还应结合被测产品执行标准确定具体采用哪一种试具、作用力和判定条件。

测试原理、关键参数与测试方法

检测时根据产品开孔尺寸、危险部件位置和具体标准要求选择相应试具。B类试指用于模拟人体手指，13号试销用于较小开孔，41号试具用于规定特殊结构的可触及性检测；各试具应分别按照其规定尺寸和测试方向使用。

设备组成、选型建议、相关设备与技术服务

三件套由B类标准试验指、41号试验探棒和13号试验探棒组成，可选配推力装置、导电指示回路、收纳箱及计量校准服务。
