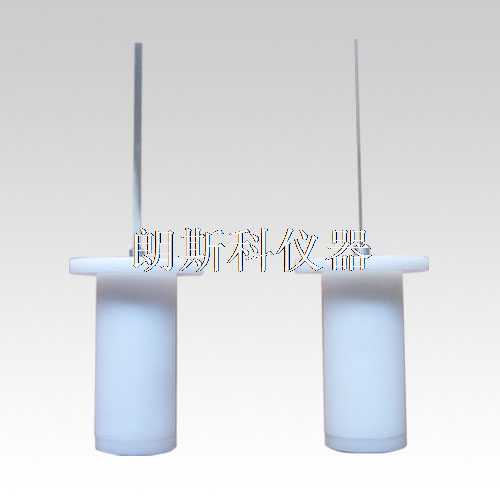

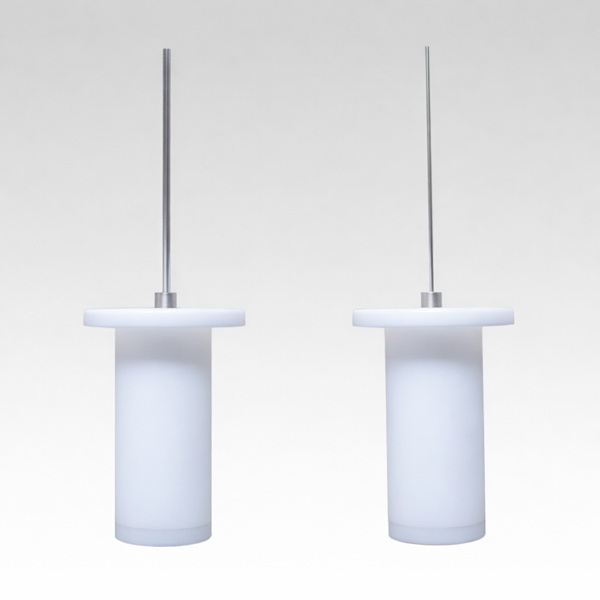

VDE插座保护门试验探针

VDE插座保护门试验探针

DIN-VDE0620-1-Lehre13试验探针，插座保护门试验探针制造标准：IEC884-1、GB2099.1 本探针根据 GB2099.1-96 及 IEC884-1

基本简介：
插座保护门试验探针IEC884-1、GB2099.1 本探针根据 GB2099.1-96 及 IEC884-1 要求设计而成，主要用检查插头插座及其它电器附件的防触电性能。
截面 3mm x 1mm（扁）/ 1mm（圆）
压力 20N、1N
长度 80mm

产品用途、应用范围与常用名称

VDE插座保护门试验探针也称DIN VDE 0620试验探针、Lehre 13试具、插座安全门测试针或插座防触电探针，主要用于检查带保护门插座的防误插、防单极插入和防触电结构性能。

适用标准与国内外标准对应关系

国内现行通用标准为GB/T 2099.1-2021，该标准修改采用IEC 60884-1:2013。国际IEC 60884-1已发布2022版。德国固定式插座可参考现行DIN VDE 0620-1:2021-02及其勘误文件。由于各标准体系的试具尺寸和试验程序并非完全相同，不能仅凭外形相似认为可以互相替代。

测试原理、关键参数与测试方法

现有探针包括约3mm×1mm扁平探针及约1mm圆形探针结构，可配合20N、1N等规定作用力进行测试。试验时按相应标准将探针作用于插座插孔和保护门机构，检查保护门是否被非正常开启以及危险带电部件是否可能被触及。

设备组成、选型建议、相关设备与技术服务

设备可配置不同截面探针、固定力值装置或推拉力计，并可根据GB、IEC、VDE项目分别提供试具。插座爬电距离测量可参考27规格爬电距离测试卡，通用防触电试具可参考标准试验指。
