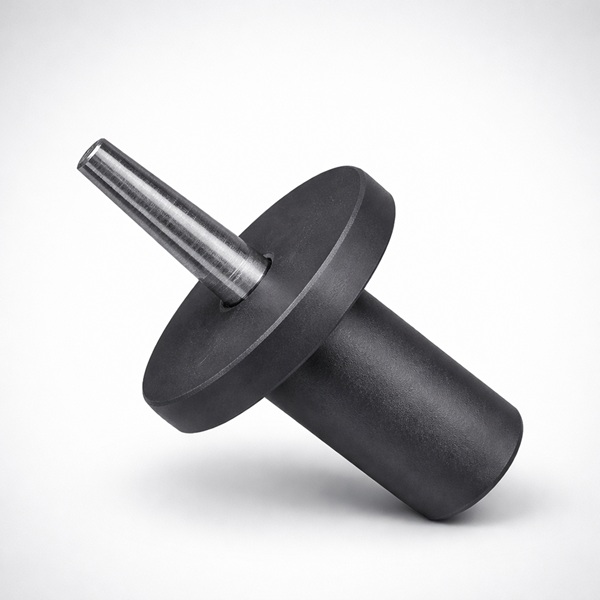

13号试验探棒

GB/T 16842-2016图9试具13号试验探棒

产品概述：
符合IEC61032图9试具13、GB/T16842试具13、IEC60950图2B、IEC60335、GB4706、GB8898、IEC60065等标准，用于检验0类设备和Ⅱ类设备中危险的带电部件是否被触及。

GB/T 16842-2016图9试具13号试验探棒用途: 本锥形销用于检验O类设备和Ⅱ类设备(见IEC 60536：1976)中危险的带电部件是否被触及

规程: 符合IEC61032图9试具13、GB/T16842试具13、IEC60950图2B、IEC60335、GB4706、GB8898、IEC60065等标准，用于检验O类设备和Ⅱ类设备中危险的带电部件是否被触及 出处: GBT 16842-2016 外壳对人和设备的防护 检验用试具:P8

GB/T 16842-2016图9试具13号试验探棒技术参数：
1、探棒直径：头部3mm，尾部4 mm
2、探棒长度：15mm
3、挡板直径：25mm
4、挡板厚度：4mm

产品用途、应用范围与常用名称

13号试验探棒也称试具13、13号试验销、锥形试验销或IEC 61032图9试具，主要用于检验0类、Ⅱ类及相关电器结构中危险带电部件是否可能被规定小型试销触及。

适用标准与国内外标准对应关系

GB/T 16842-2016现行，并等同采用IEC 61032:1997，13号试具对应图9。具体电气产品还应结合其产品安全标准确定测试区域、试具施加方式及是否需要防触电指示回路。

测试原理、关键参数与测试方法

试具采用锥形金属销，头部直径3mm、尾部4mm、长度15mm，配置直径25mm挡板。测试时按产品标准规定将试销接近开孔或结构间隙，判断其是否能够接触危险带电部件。

设备组成、选型建议、相关设备与技术服务

可提供标准型、带导电端子型及推力连接型，并支持与防触电指示装置配套。相关试具可参考12号试验探棒和11号试验探棒。
