产品型号：LSK-QNY

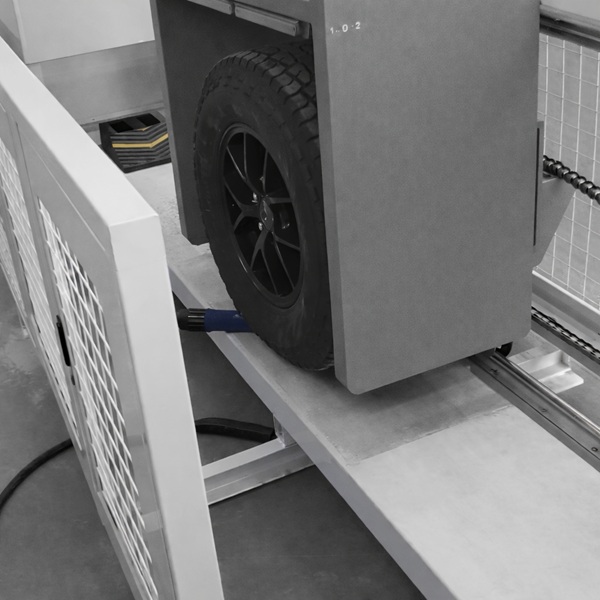

适用于各类电动汽车充电桩受压力寿命试验，将带有制造商推荐的电缆的供 电插头和车辆插头随意地放在水泥地上，用规格为 P225/75R15 同等负载的汽车轮胎以 （11000±500）、（5000±250）N 的压力，以(8±2)km/h 的速度压过供电插头或车辆 插头(轮胎充气压力 220±10kPa)，以模拟测试供电插头或车辆插头承受车碾压力

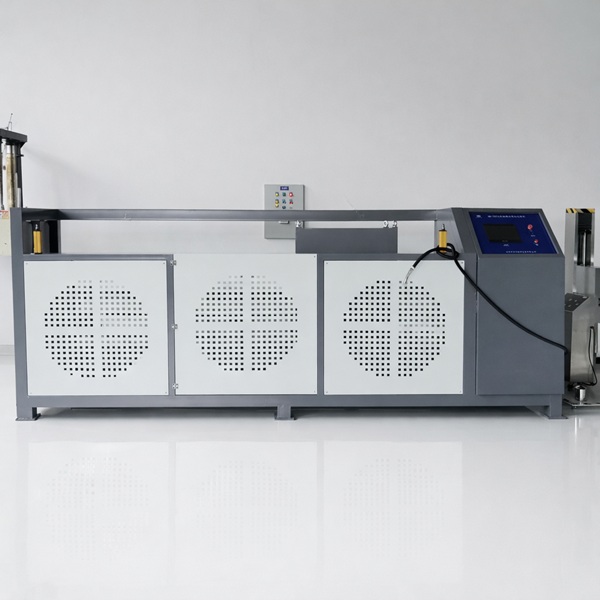

车辆碾压试验装置
依据标准：符合标准满足 GB 39752-2024、GB/T41589-2022、GB/T20234.1-2023、 GB/T20234.4-2023 中车辆碾压试验要求
技术参数：
1、控制方式：PLC 控制，10 寸威纶触摸屏人机界面智能操作；
2、测试工位：1 工位；计时显示：0-999999 可调；
3、工艺结构：用表面静电喷涂的钢架构成框架，底板模拟水泥地板，碾压机构可模拟 汽车对物体碾压后以自由上下滑动，插头承受压力相同，并装有限位保护，另一组驱动 装置带动碾压机构实现前后碾压动作，主要部件以不锈钢和铝件制成；
4、承载载荷：11000±500N 分体式，可拆卸 6000N 砝码做 5500N 和 11000N 两种重量；
5、碾压速度： 8±2km/h；
6、承载底板：附有水泥面的底板，可配置固定治具；测试
7、升降装置：进口导向部件使载荷可自由上下活动；
8、碾压方式：电机通过直线滑轨驱动轮胎前后运动；
9、试样安装：电动升降叉车提升承重组；
10、碾压驱动：7.5kW 交流电机+涡轮减速机；
11、计时计数：触摸屏标准要求内可设定；计时显示：0-999999 可调
12、碾压主件：米其林轮胎（P225/75R15）；
13、固定方式：减震胶垫+地脚膨胀螺丝；
14、减震方式：冲击方向配有承载 5T 力的减震结构，返回缓冲为软胶结构； 15、输入电源：AC380V 50HZ;
16、设备尺寸：约 4300*1400*1800mm（长×宽×高）
常用名称：车辆碾压试验机、充电枪车辆碾压测试设备、充电连接器碾压试验装置、充电电缆碾压测试机。适用于充电枪、连接器、电缆组件等产品机械碾压强度与耐久性测试。
原产品资料涉及GB 39752-2024、GB/T 41589-2022及GB/T 20234系列。GB/T 41589-2022修改采用IEC 62752:2018（MOD），主要针对电动汽车模式2充电缆上控制与保护装置IC-CPD；仅在被测产品属于该范围时采用。一般充电枪和连接器碾压试验仍应依据对应产品标准的适用条款确定。
将被测试样放置于规定支撑位置，通过驱动碾压机构在设定载荷下经过充电枪、连接器或电缆区域。设备应根据产品规格设置碾压载荷、运行速度、碾压路径和循环次数，并保证试样安装状态一致。测试后检查机械损伤、绝缘防护和连接部位完整性。
设备通常配置驱动机构、碾压组件、加载机构、试样支撑台、控制系统和防护结构。不同充电枪尺寸和标准要求可配置对应夹具和碾压结构。相关设备可参考汽车充电枪车辆碾压试验机及摆锤冲击及跌落试验装置。
深圳市朗斯科检测仪器有限公司可根据充电枪、车辆插头、车辆插座及充电电缆的结构、图纸、执行标准和试验要求提供专用夹具、工位、控制方式及非标测试系统定制。
