无人机推进系统测试中的推力扭矩转速与电参数同步采集方法

推进系统测试为什么需要多参数同步采集

无人机电机、螺旋桨、电调和电源构成完整推进链路。单独测量最大推力只能反映一个工作点，无法判断效率、功耗和不同转速下的性能变化。综合测试台通过统一时间基准同步采集推力、扭矩、转速、电压和电流，可建立更完整的推进系统性能曲线。

1. 推力测量

推力传感器需要根据最大螺旋桨和电机组合选择量程，并保证安装方向与实际受力方向一致。测试架自身的机械间隙、振动和刚度都会影响数据稳定性，因此结构设计不仅要满足安全强度，还应尽量减小附加变形。

2. 扭矩测量

扭矩数据有助于分析电机输出与螺旋桨负载之间的关系。扭矩传感器安装时应控制同轴度和机械耦合误差，测试前进行零点检查。对于不同规格的推进组件，可通过更换夹具或安装座实现兼容。

3. 转速采集

转速可通过光电、霍尔或其他适合高速旋转系统的测量方式获得。采集系统应保证转速信号与推力、电参数同步，避免不同通道时间错位造成效率计算偏差。

4. 电压、电流与功率

推进系统在不同油门条件下的输入功率差异明显。同步采集电压和电流后，可计算输入功率并与推力、扭矩、转速对应，形成推力-功率、转速-功率等性能关系。传感器和接线应根据最大电流及电压范围合理配置。

5. 自动工况扫描

控制软件可以按照预设阶梯逐步改变油门或目标转速，在每个工作点等待数据稳定后自动记录。这样能够减少人工调节造成的工况差异，并快速形成完整性能曲线。若系统与电调通讯方式兼容，还可进一步记录控制量和状态信息。

6. 安全防护与结果分析

高速螺旋桨测试需要设置防护区域、急停、超速或超载保护，并保证操作人员远离旋转平面。最终数据可用于不同电机、螺旋桨和供电方案之间的效率对比，但具体评价方法应根据研发目标和产品要求确定。

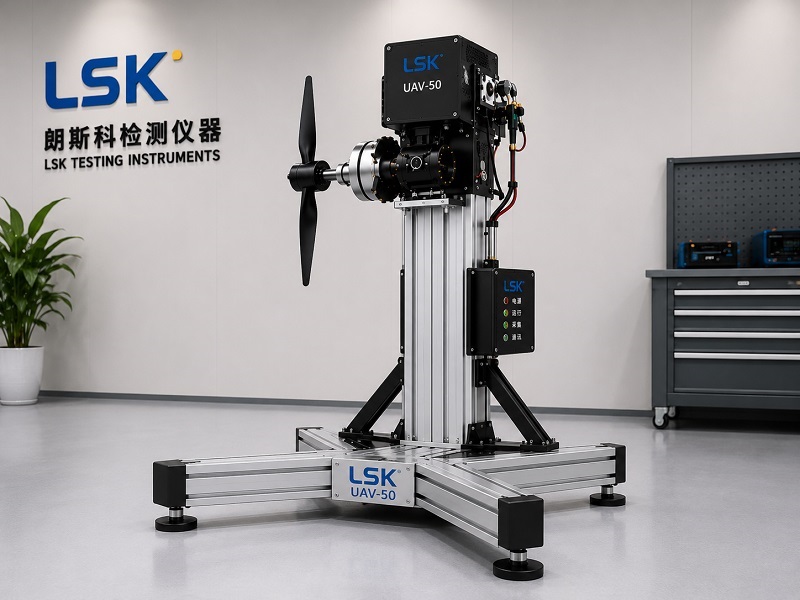

深圳市朗斯科检测仪器有限公司可根据最大推力、螺旋桨尺寸、扭矩、电压电流和转速范围配置无人机推进系统综合测试平台及数据采集软件。
