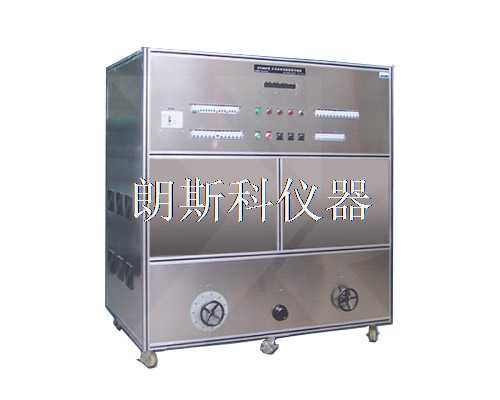

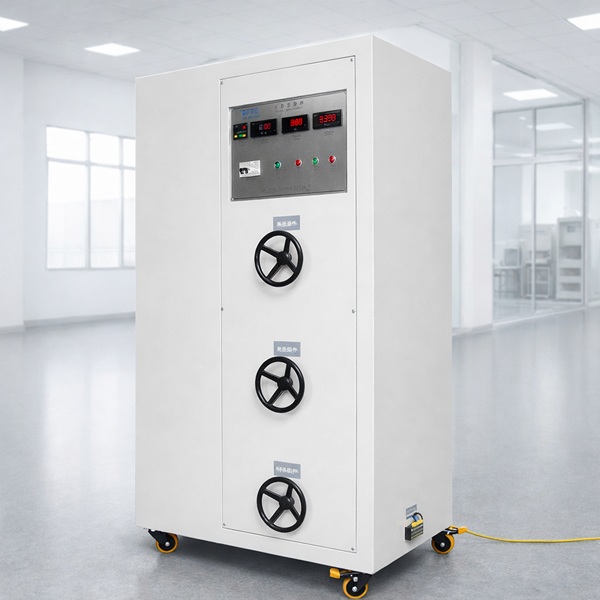

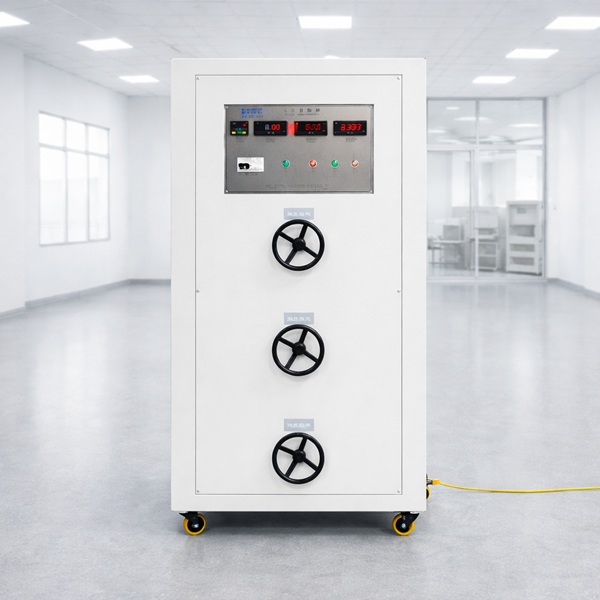

电动机马达负载柜

电动机马达负载柜：

1、主要用途：为开关、电器附件、断路器等产品的耐久性试验提供负载

2、系统配置及性能指标：

2.1、符合标准：GB15092、IEC61058、UL1054、UL61058、BS EN61058、GB14048、IEC60947等标准要求；

2.2.1、容量：适合1～30A，250V开关的耐久性试验；

2.2.2. 试验电压：单相80～300VAC（最大带载电压为280V），50Hz；

2.2.3  接通电流： 1～100A

                  功率因数0.3～0.95连续可调；

                  接通时间：80～120mS自动控制

分断电流IM： 1～30A

                    功率因数0.3～0.98连续可调；

                接通负载和分断负载自然过渡无间歇，工作时有指示灯指示

         2.2.4、负载采用多组电阻和多组空芯电感串联组成

      负载工作制为开关断续式，通断比为1：3

      多组被测开关的外部连接，可以采用并联方式分时接通工作，当一路存在故障时将自动报警

2.2.5、预调功能：可在试验前通过预调开关将接通负载和分断负载的电压、电流和功率因素等参数等各项参数设置好；

2.2.6、保护功能：带漏电保护、过载保护、过热保护、超时防止被测开关粘死保护等功能，并有指示灯指示；

2.2.7、仪表显示精度：

       试验电压（10～300.0V）数字显示 精度±0.25%READ+0.25%FS

                试验电流(1～120.0A)  数字显示 精度±0.25%READ+0.25%FS

                功率因数：0～1.000， 数字显示 精度±0.03

      3. 散热方式为强制风冷循环，需客户自行在设备顶部抽风机处配置抽风管道将热量引出室外

4. 控制电源： AC220V，50Hz，40KVA，需要外部稳压电源供电

5. 外形尺寸：约宽1800深900高1800mm，重约400kg

6. 使用环境条件：

 A、环境温度：0℃～40℃

B、相对湿度：最大相对湿度95%且不凝露，不存在腐蚀性气体或蒸汽等
