产品型号：LSK-FZG-3
依据标准GB16915.1-2014中19.3章节关于正常试验负载设计制作

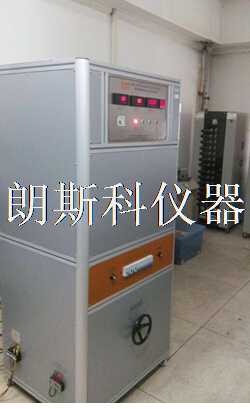

自镇流灯负载柜
设备依据标准GB16915.1-2014中19.3章节关于正常试验负载设计制作
1、输入电源：AC 220V, 50/60Hz
2、输出电压：AC0～280V 连续可调
3、额定试验电流：AC1～20A 连续可调
串联电阻可调范围：0.01～2.00Ω
电容可调范围：1～800uF
负载切换方式：面板开关切换
4、显示精度：电压: 0.25%读数+0.25量程
电流: 0.25%读数+0.25量程
Ipeak、电流时间积分I2t显示精度：5%
5、计数器：0～999999次可预置
6、输出路数:1路
7、工作周期：连续工作制，散热方式为风冷，需客户自行在设备顶部抽风机处配置抽风管道将热量引出室外
8、设备保护功能配置：漏电保护、超温保护、过载保护
9、外型尺寸：约900×9000×1600（mm），重约300kg
10、使用环境条件：
A、环境温度：0℃～40℃，户内式
B、相对湿度：最大相对湿度95%且不凝露，不存在腐蚀性气体或蒸汽等
C、海拔高度不超过1000m
用于固定式电气装置开关在自镇流灯及相应电容性负载条件下的正常操作和耐久性试验。常用名称包括自镇流灯负载柜、自镇流灯负载试验柜、开关电容性负载柜、Ipeak/I²t负载测试柜。可与开关寿命试验机配套使用。
GB/T 16915.1-2014已由GB/T 16915.1-2024替代，现行GB/T 16915.1-2024修改采用IEC 60669-1:2017。实际测试应根据现行标准中对应开关类别、负载形式和正常操作试验要求设定参数；按旧版标准建立的项目则应保持合同指定版本的一致性。
设备通过可调电阻、电容及电源回路构成规定自镇流灯负载，测试开关在重复接通和分断过程中的性能。现有配置支持AC 0～280V、AC 1～20A、0.01～2.00Ω串联电阻和1～800μF电容调节，并显示峰值电流Ipeak和电流时间积分I²t，计数范围可达999999次。
系统可配置调压电源、可调电阻电容网络、数字仪表、Ipeak/I²t测量、计数器、风冷散热和寿命机联动接口。选型需提供开关额定值、目标标准版本、负载参数和连续工作条件。相关设备可查看荧光灯负载柜和卤素灯/钨丝灯负载柜。
