产品型号：LSK-FZG-5
符合GB15092.1-2003、IEC61058-1、UL1054、UL61068等标准；主要用途：为开关、电器附件、断路器等产品的耐久性试验提供负载。适用范围：适合于各类1A～16A器具开关作交直流容性负载和模拟钨丝灯泡负载试验；

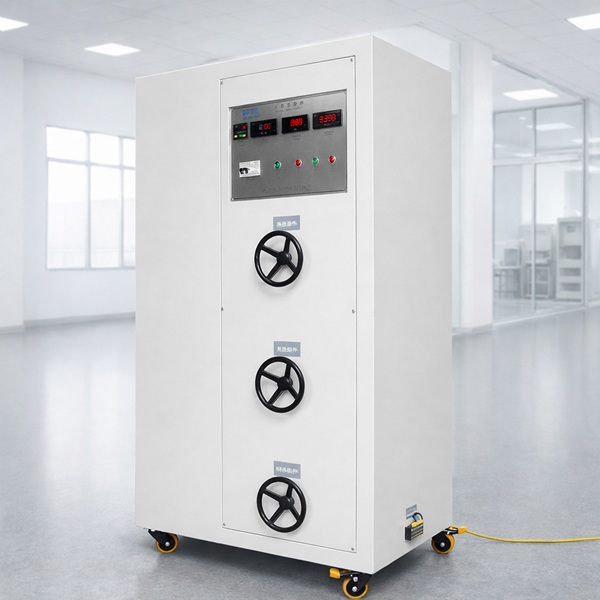

电容性负载柜
符合标准：GB15092.1-2003、IEC61058-1、UL1054、UL61058-1等标准；
主要用途：为开关、电器附件、断路器等产品的耐久性试验提供负载。适用范围：适合于各类1A～16A器具开关作交直流容性负载和模拟钨丝灯泡负载试验；
工作条件：环境温度为0～40℃、相对湿度≤85%RH
主要参数要求：
1、容量：适合额定电流小于16A，额定电压不超过250V器具开关的耐久性试验；
2、验电压：AC/DC 10～250V, 显示精度 0.5级
3、额定电流：1～16A可调, 显示精度 0.5级
峰值冲击电流：32～256A可调, 显示精度 5%
浪涌系数：＞110V，浪涌系数X=16，＜110V，浪涌系数X=10；
4、预调功能：可在试验前通过预调开关将负载参数设置好；
5、保护功能：过压、过流、过热保护等功能，并有指示灯指示；
6、显示仪表：电压、电流采用4½LED数字显示，仪表精度为0.5级；
7、接通时间：≤1s；
8、分断时间：≥2s，内置独立放电回路，以提高测试效率
9、阻抗调节采用空气开关+刀开关＋转换开关，人工调整
10、负载工作制为开关断续式，散热方式为强制风冷循环，需客户自行在设备顶部抽风机处配置抽风管道将热量引出室外
11、控制电源： AC220V，50Hz，60KVA，需要外部稳压电源供电
12、外形尺寸：约宽1400深900高1800mm，重约400kg
用于器具开关和相关电器附件的交直流电容性负载、模拟灯负载、通断能力及耐久性试验。常用名称包括电容性负载柜、电容负载试验柜、开关浪涌负载柜、器具开关寿命试验负载柜。设备可与开关寿命试验机配套，提供稳定可重复的负载条件。
GB/T 15092.1-2020修改采用IEC 61058-1:2016，适用于器具开关通用要求；美国器具开关项目可按UL 61058-1及其国家差异执行。UL 1054属于已被UL 61058-1替代的旧器具开关标准。具体浪涌倍数、接通/分断时间和负载类型应根据被测开关类别及项目指定条款确定。
设备通过电阻、电容和放电回路模拟电容性负载及浪涌电流，按设定接通和分断时间循环工作。现有配置适合额定电流1～16A、AC/DC 10～250V，峰值冲击电流32～256A可调，并配有独立放电回路、预调功能、数字显示以及过压、过流、过热保护。
系统可配置调压电源、电阻电容负载网络、浪涌电流测量、独立放电回路、强制风冷和寿命机联动接口。选型需确认被测开关类型、额定电压电流、浪涌系数、工作制和散热条件。相关设备可查看电动机马达负载柜、卤素灯/钨丝灯负载柜和电源负载柜。
