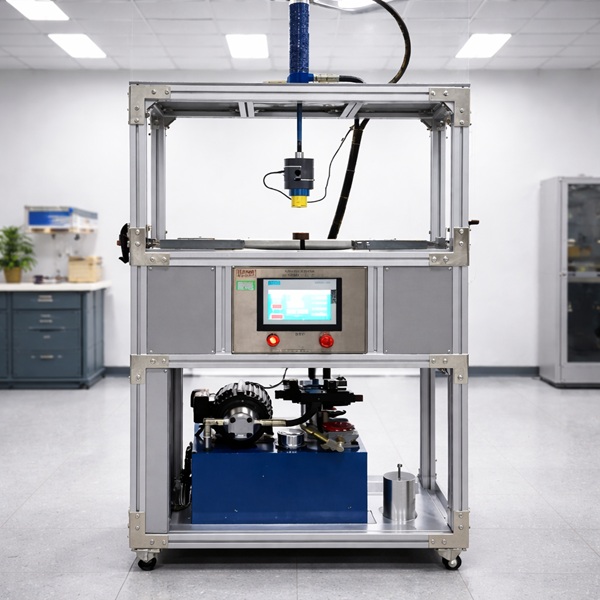

全自动地埋灯静载荷剪力负荷试验机
全自动地埋灯静载荷剪力负荷试验机
全自动地埋灯静载荷剪力负荷试验机
全自动地埋灯静载荷剪力负荷试验机

全自动地埋灯静载荷剪力负荷试验机

产品型号:LSK-DDM

地埋灯剪力负荷试验装置,又称地埋灯剪力试验机、地埋灯静载荷试验装置、地面嵌入式灯具机械负荷试验机,主要用于地埋灯及地面嵌入式灯具的静载荷、抗扭矩和剪力负荷测试。设备采用液压加载、压力传感器及MCU控制系统,加载范围0~20kN,可设置加载力、保持时间和循环次数。设备原有配置依据GB 7000.213-2008设计,针对GB/T 7000.213-2023相关试验,可根据实际要求核对压头结构及加载工装配置。


欢迎咨询定制专业检测设备,来电来图即刻服务。
×

微信咨询

请扫码添加微信,或通过邮箱、电话联系我们。

朗斯科微信二维码
产品概述

LSK-D756地埋灯剪力负荷试验装置主要用于地面嵌入式灯具、地埋灯及相关地面安装照明产品的机械负荷性能测试,可根据测试项目开展耐静负荷、抗扭矩和耐剪力负荷试验。

地面嵌入式灯具在实际使用过程中,可能受到行人踩踏、车辆载荷以及车辆转弯、制动和加速等机械作用。设备通过受控加载机构向试样施加相应的机械负荷,检查灯具外壳、保护部件及安装结构在规定试验条件下的机械性能。

LSK-D756采用液压动力系统,配合高精度压力传感器、加载机构和MCU自动控制系统,实现试验力值调节、保持时间设置和循环次数控制,可用于地埋灯生产企业、照明产品检测实验室及相关质量检验机构。

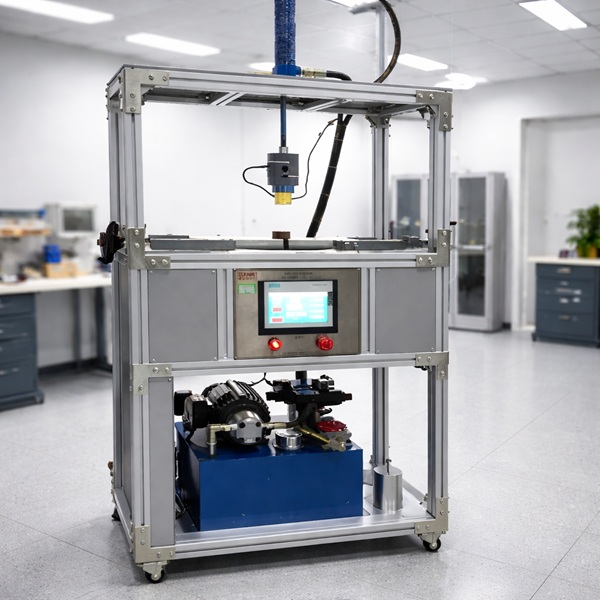

20260320/b3d9dc3913e10c74165cd0db70114c0f.jpg

产品概述

LSK-D756地埋灯剪力负荷试验装置主要用于地面嵌入式灯具、地埋灯及相关地面安装照明产品的机械负荷性能测试,可根据测试项目开展耐静负荷、抗扭矩和耐剪力负荷试验。

地面嵌入式灯具在实际使用过程中,可能受到行人踩踏、车辆载荷以及车辆转弯、制动和加速等机械作用。设备通过受控加载机构向试样施加相应的机械负荷,检查灯具外壳、保护部件及安装结构在规定试验条件下的机械性能。

LSK-D756采用液压动力系统,配合高精度压力传感器、加载机构和MCU自动控制系统,实现试验力值调节、保持时间设置和循环次数控制,可用于地埋灯生产企业、照明产品检测实验室及相关质量检验机构。

主要技术参数

参数项目技术规格
产品型号LSK-D756
加载力范围0~20kN可调
耐剪力负荷试验原配置5kN加载
剪力保持时间5~10s
耐静负荷保持时间60s
挤压循环次数20次
压力波动度<1.0%
压力传感器精度±0.1%
动力方式液压驱动
控制方式MCU自动控制
运行方式恒定运行
压力测量高精度压力传感器
齿轮泵流量2.8L/min
配套电机转速1400r/min
工作电源AC 380V,50Hz
额定功率2.5kW
设备尺寸约600×800×1700mm(深×宽×高)

适用标准

LSK-D756地埋灯剪力负荷试验装置原设计依据GB 7000.213-2008《灯具 第2-13部分:特殊要求 地面嵌入式灯具》相关机械负荷试验要求,覆盖耐静负荷、抗扭矩和耐剪力负荷测试项目。

GB/T 7000.213-2023《灯具 第2-13部分:特殊要求 地面嵌入式灯具》已于2026年1月1日实施,代替GB 7000.213-2008。新版标准与旧版相比,对部分试验工装及合格性检验要求进行了调整,特别是耐静负荷试验压头的结构。

旧版采用圆柱形橡胶冲锤的试验配置,新版采用圆形钢质冲锤并配置规定厚度的橡胶垫。对于按照新版标准开展检测的项目,应根据相关条款核对压头材质、几何尺寸、橡胶垫厚度、加载要求及试样安装方式。

设备能够执行的具体试验项目,应根据实际工装、加载机构和标准版本确定。

地埋灯耐静负荷试验

耐静负荷试验用于评价地面嵌入式灯具承受规定静态机械作用时的结构性能。

试验时,将地埋灯按照实际检测要求进行安装,利用加载机构和相应试验压头对灯具顶部施加规定负荷,并按照试验方法保持相应时间。

LSK-D756采用液压驱动及压力传感器反馈控制,可对试验力值和保持时间进行设置。设备原有配置中,耐静负荷保持时间为60s。

进行新版标准试验时,应特别注意压头结构与旧版的区别,不能将旧版厚橡胶冲锤直接视为满足新版要求的加载工装。

地埋灯耐剪力负荷试验

耐剪力负荷试验主要用于评价地埋灯在受到横向机械作用时,其外壳、保护部件和安装结构的承载能力。

地面安装灯具在车辆转弯、制动或加速过程中可能承受横向作用力,因此剪力负荷是地埋灯机械安全检测的重要项目之一。

LSK-D756原有测试配置包括5kN剪力加载、5~10s保持时间及20次循环测试功能。实际试验时,应根据标准要求和灯具结构确定加载位置、施力方向、加载程序及试样安装条件。

试验过程中应记录加载力、保持时间、循环次数及试样状态,并按照适用标准检查灯具是否出现不符合要求的结构损坏。

地埋灯抗扭矩试验

抗扭矩试验用于评价地面嵌入式灯具在受到规定扭转载荷时,其机械结构和安装固定部位的稳定性。

设备原有技术资料包含抗扭矩试验项目,采用相应加载工装对灯具施加规定的扭转作用。具体扭矩形成方式、加载位置和保持条件,应根据实际采用的试验标准及工装配置确定。

对于不同直径、不同形状及不同安装结构的地埋灯,应确保试样可靠固定,避免测试过程中因夹具松动或受力位置偏移影响结果。

液压加载及压力控制系统

LSK-D756采用液压动力方式提供试验加载力,系统通过压力传感器检测加载状态,并利用控制系统实现力值设定与保持。

设备的加载范围为0~20kN,可根据相应试验项目设置测试负荷。压力波动度小于1.0%,压力传感器精度为±0.1%。

控制系统可对试验保持时间及循环次数进行设置,便于开展重复加载试验。

对于有特殊加载速度、力值测量精度或数据记录要求的检测项目,应根据实际配置确认系统是否具备相应性能。

地埋灯剪力负荷试验的主要影响因素

试样安装状态: 地埋灯应按照试验要求正确固定,安装结构及支撑条件应与实际检测方法相符。

加载位置: 静负荷、剪力和扭矩试验具有不同的施力位置及方向要求,错误的加载位置可能影响试验结果。

试验压头: 压头的材质、尺寸和接触方式会影响负荷传递条件,尤其应区分不同标准版本的工装要求。

力值控制: 应保持加载过程稳定,避免非规定的瞬时冲击或明显力值波动影响试验。

保持时间及循环次数: 不同试验方法对保持时间和重复次数可能有不同规定,应按照实际采用的试验程序设置。

灯具结构: 圆形、方形及其他结构的地埋灯,在受力部位、安装空间和夹具适配方面可能存在差异。

适用范围

地埋灯剪力负荷试验装置主要适用于地面嵌入式灯具、道路及广场地埋灯、景观照明地埋灯、建筑室外地面安装灯具及相关照明产品的机械负荷性能测试。

设备可用于地埋灯制造企业的研发验证、产品质量控制,以及第三方检测机构和照明实验室的机械安全检测。

不同场所安装的地埋灯可能具有不同的承载要求,实际检测应结合灯具用途、制造商标称条件及相应标准确定试验方案。

地埋灯剪力负荷试验装置选型要点

选择地埋灯剪力负荷试验装置时,应首先确认检测项目采用的标准版本,区分耐静负荷、抗扭矩和耐剪力负荷的具体试验条件。

重点核对设备最大加载力、力值控制精度、加载速率、压头结构、试样尺寸范围、保持时间、循环次数及夹具适配能力。

对于需要同时开展多种机械负荷试验的实验室,还应关注各试验工装之间的切换方式和安装便捷性。采用GB/T 7000.213-2023进行检测时,应重点确认新版压头及试验程序的适用性。

常见问题

地埋灯剪力负荷试验装置主要检测什么?

主要用于地面嵌入式灯具的耐剪力负荷测试,并可根据设备配置开展耐静负荷及抗扭矩测试,评价灯具承受机械载荷时的结构性能。

地埋灯剪力试验机和静载荷试验机有什么区别?

两类名称对应的核心试验项目不同。剪力试验侧重横向机械载荷,静载荷试验侧重规定方向的静态压力。综合型设备可通过不同加载机构和工装完成多种测试。

LSK-D756是否可以用于GB/T 7000.213-2023?

设备具有相应机械加载能力,但应核对新版标准规定的压头结构、加载程序及实际工装配置,不能仅凭加载力范围判断完全符合新版标准。

地埋灯剪力试验为什么需要循环加载?

重复加载用于模拟规定次数的机械作用,以观察灯具结构在相应测试条件下的状态变化。具体次数和程序应按照适用试验标准执行。

不同直径的地埋灯能否共用同一台设备?

在试样尺寸、夹具安装、加载范围和施力位置均满足检测要求的情况下,可使用相应设备并配置适合的工装。

朗斯科地埋灯机械负荷测试设备

深圳市朗斯科检测仪器有限公司提供LSK系列灯具机械性能检测设备。LSK-D756地埋灯剪力负荷试验装置可用于地面嵌入式灯具的静载荷、抗扭矩和剪力负荷测试,并可根据灯具结构、试验项目和标准版本确定相应工装配置。

对于不同外形尺寸、安装形式及特殊机械负荷试验要求的地埋灯,可结合实际检测条件选择相应测试方案。

LSK-D756地埋灯剪力负荷试验装置主要用于地面嵌入式灯具的剪力负荷、耐静载荷及抗扭矩测试。对于需要配置综合自动化加载系统、开展多种机械负荷检测的实验室,可进一步了解全自动地埋灯静载荷剪力负荷试验机,根据实际试验项目、样品尺寸及控制要求选择相应设备。
