产品型号:LSK-DDZ
灯具悬挂吊重试验装置,又称悬挂灯具吊重试验装置、灯具悬挂载荷试验机、吊灯吊重试验装置,主要用于悬挂式灯具及其固定部件的机械承载能力测试。设备配置5kg、10kg、20kg试验砝码,采用可调式悬吊横臂和试样安装底座,可按试验要求施加规定的静态负荷并保持1h。适用于GB 7000.1-2015第4.14.1条试验A相关项目;采用现行GB/T 7000.1-2023进行检测时,应核对对应试验要求及实际工装配置。
LSK-DDZ灯具悬挂吊重试验装置主要用于悬挂式灯具、吊灯及相关灯具固定部件的静态承载能力检测,评价灯具悬挂结构及其安装固定系统在规定负荷作用下是否能够保持机械稳定性。
悬挂式灯具在使用过程中,其固定装置需要长期承受灯具本体和相关附件的重量。为了评价悬挂系统的机械安全性能,相关灯具安全标准规定了相应的静态载荷试验方法。
LSK-DDZ采用立柱式试验机架、可调悬吊横臂、试样安装底座和规定重量的试验砝码组成测试装置,可根据灯具结构调整安装位置及加载高度,适用于灯具生产企业、质量检测机构及照明实验室开展悬挂承载性能试验。
设备也称悬挂灯具吊重试验装置、灯具悬挂载荷试验机、吊灯吊重试验装置、灯具悬挂强度测试装置。

LSK-DDZ灯具悬挂吊重试验装置主要用于悬挂式灯具、吊灯及相关灯具固定部件的静态承载能力检测,评价灯具悬挂结构及其安装固定系统在规定负荷作用下是否能够保持机械稳定性。
悬挂式灯具在使用过程中,其固定装置需要长期承受灯具本体和相关附件的重量。为了评价悬挂系统的机械安全性能,相关灯具安全标准规定了相应的静态载荷试验方法。
LSK-DDZ采用立柱式试验机架、可调悬吊横臂、试样安装底座和规定重量的试验砝码组成测试装置,可根据灯具结构调整安装位置及加载高度,适用于灯具生产企业、质量检测机构及照明实验室开展悬挂承载性能试验。
设备也称悬挂灯具吊重试验装置、灯具悬挂载荷试验机、吊灯吊重试验装置、灯具悬挂强度测试装置。
| 参数项目 | 技术规格 |
|---|---|
| 产品型号 | LSK-DDZ |
| 试验类型 | 悬挂灯具静态吊重负荷试验 |
| 试验载荷 | 按灯具自身质量的4倍确定附加负载 |
| 试验砝码 | 5kg、10kg、20kg |
| 试验保持时间 | 1h |
| 立柱尺寸 | 不小于80×1500mm |
| 立柱材质 | 304不锈钢管 |
| 底座平台 | 不小于800×800×19mm胶合板台面 |
| 承重底架 | 50×50mm方通结构 |
| 移动方式 | 万向刹车脚轮 |
| 试样安装底座 | 装夹方式可调 |
| 悬吊横臂 | 配调节滑套及定位插销 |
| 横臂高度 | 可根据试样安装要求调整 |
LSK-DDZ灯具悬挂吊重试验装置原设计依据GB 7000.1-2015《灯具 第1部分:一般要求与试验》中第4.14.1条试验A的相关要求,用于评价悬挂灯具和固定部件的机械承载性能。
GB/T 7000.1-2023《灯具 第1部分:一般要求与试验》已于2026年1月1日实施,替代旧版GB 7000.1-2015。采用现行标准开展检测时,应根据灯具类别、安装方式及相应试验条款核对试验负荷、保持时间、安装工装和判定条件。
在旧版GB 7000.1-2015相关试验方法中,对适用的悬挂或固定灯具,除灯具自身质量外,还需施加相当于整个灯具质量4倍的附加载荷,并在规定方向保持1h。
不同类型的悬挂结构及外部固定部件应根据标准要求确定适用的测试程序,不能将所有灯具悬挂形式简单视为相同试验条件。
灯具悬挂吊重试验通过在规定的灯具悬挂或固定部位施加静态负荷,模拟悬挂系统承受额外机械载荷时的受力状态,以评价灯具安装结构和固定部件的机械安全性能。
试验时,将灯具或相关固定部件按照实际安装方式固定在试验装置上,使用试验砝码施加与标准规定相对应的附加载荷,并按照要求保持相应时间。
试验结束后,检查灯具悬挂部件和固定系统的状态,观察是否存在明显变形、连接松动、结构损坏及其他可能影响安装安全的异常现象。
对于采用不同悬挂方法或具有多个固定部件的灯具,应根据实际标准要求分别确认各结构的适用试验条件。
灯具的悬挂系统不仅需要承受产品正常使用时的自重,还需要具备规定的机械安全裕量。
在GB 7000.1-2015第4.14.1条试验A的相关条件中,适用的悬挂或固定灯具除自身质量之外,还需施加相当于整灯质量4倍的附加载荷,并保持1h。
例如,某灯具质量为5kg,在适用该试验条件时,其规定的附加试验负载相当于20kg的质量。
这里需要区分灯具自身质量和额外施加的试验负载。4倍附加载荷并不是将整套试验系统的总受力简单写为4倍灯具重量。
对于固定在灯具上的外部部件,还应根据其结构、质量及具体试验条款确定相应负载。
试验前,应确认被测灯具的质量、安装结构及适用标准,确定应施加的附加载荷和试验保持时间。
首先将灯具按照规定的安装方式固定在装置的试样安装底座或相应悬挂位置,并调整悬吊横臂高度,使加载方向和悬挂结构保持符合试验要求的状态。
随后选择相应试验砝码,按规定方向施加静态负荷,并保持规定时间。试验过程中应观察试样安装状态及承载结构的稳定性,避免砝码意外脱落或夹具异常移动。
试验完成后,卸除附加载荷,对灯具悬挂部件、固定结构和相关连接部位进行检查,按照实际采用的标准要求评价测试结果。

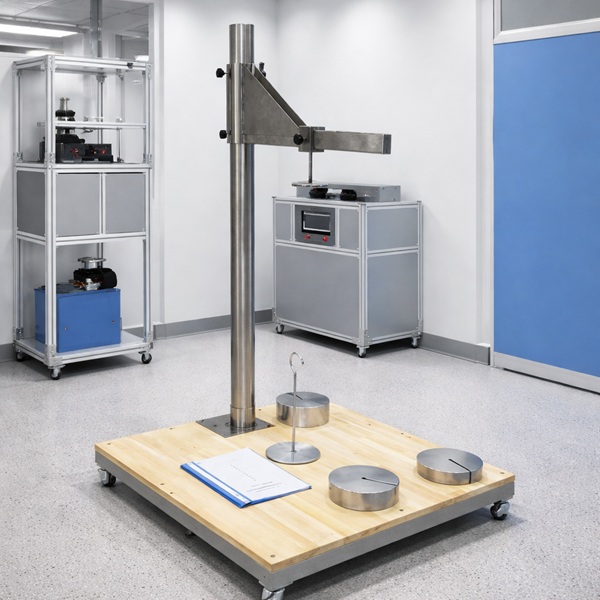

LSK-DDZ灯具悬挂吊重试验装置采用立柱式结构,主要由承重底架、安装平台、可调悬吊横臂、试样安装底座及试验砝码组成。
立柱采用304不锈钢管结构,尺寸不小于80×1500mm,能够配合悬吊横臂安装不同结构的试样。横臂配有调节滑套及定位插销,可根据灯具尺寸调整悬挂位置。
底座平台采用不小于800×800×19mm的胶合板台面,承重底架使用50×50mm方通结构。设备配置万向刹车脚轮,便于试验装置移动和定位。
试样安装底座的装夹方式可调,可根据不同吊灯及悬挂结构选择相应的安装位置。通过使用不同规格的试验砝码,可按照具体测试项目配置相应载荷。
灯具自身质量: 灯具质量直接关系到规定附加载荷的计算,应根据实际样品及适用标准确定试验重量。
安装固定方式: 吊链、吊杆、吊钩及其他悬挂结构具有不同的受力特点,应根据灯具实际安装形式设置测试工装。
加载方向: 试验负荷应按照规定方向施加,避免因加载偏斜或额外弯矩改变实际受力条件。
保持时间: 静载荷试验需要保持规定时间,不能只施加瞬时负荷后立即卸载。
安装底座与夹具: 试样安装应稳定可靠,避免因夹具松动、安装偏移或非规定变形影响测试结果。
砝码组合: 应根据试验载荷选择相应质量的砝码,并确认加载装置具有足够的承载能力。
悬挂灯具吊重试验主要评价灯具固定装置、吊挂部件及悬挂系统在规定静态负荷作用下的承载能力。
刚性悬挂灯具扭转试验则重点评价刚性悬挂结构受到规定扭转载荷时的机械稳定性,包括固定结构是否产生不允许的转动或损坏。
在GB 7000.1-2015相关条款中,试验A针对适用的机械悬挂与固定承载要求,试验B则用于刚性悬挂灯具的扭转性能检查。
两类试验的加载方式及检测目的不同。吊重试验装置不能直接替代规定的扭转试验机,扭转试验机也不能替代静态吊重测试装置。
LSK-DDZ灯具悬挂吊重试验装置适用于吊灯、悬挂式室内灯具、商用悬挂照明设备及其他具有相应固定结构的灯具产品。
设备可用于灯具生产企业开展机械安全性能验证,也可用于质量检验机构、产品研发实验室及相关检测单位进行灯具悬挂部件承载能力测试。
对于不同灯具质量、安装方式及特殊悬挂结构,应根据对应标准要求确定试验工装、负载范围和测试程序。
选择灯具悬挂吊重试验装置时,应优先确认实际检测标准及版本、灯具最大质量、试验负荷、安装方式、试验保持时间和试样尺寸。
对于较大或较重的悬挂灯具,应重点关注试验机架的承载能力、横臂调整范围、安装底座的适配性以及试验过程中的安全防护措施。
如果试验项目要求使用特殊形状的安装工装,或灯具具有多种悬挂方式,应按照样品结构选择适当的试验配置。
对于同时需要开展吊重和扭转性能检测的实验室,应分别确认两项试验所需的设备功能及工装结构。
1. 灯具悬挂吊重试验装置主要检测什么?
主要检测悬挂式灯具及其固定部件在规定静态附加载荷作用下的机械承载性能,评价相关悬挂结构的安全性。
2. 灯具吊重试验为什么需要保持1小时?
在适用的旧版标准试验A中,规定载荷需要持续施加1h,以检查灯具悬挂和固定结构在规定静载条件下的表现。
3. 5kg灯具的吊重试验需要配置多少负载?
如果采用附加4倍整灯质量的试验条件,5kg灯具需额外施加相当于20kg质量的试验负载。具体仍应按照对应标准确定。
4. 灯具悬挂吊重试验装置能否检测吊灯扭转性能?
本设备主要用于静态吊重负荷试验。涉及规定扭矩、旋转角度及保持时间的试验,应使用对应的扭转测试装置。
5. 不同尺寸的吊灯可以共用同一台试验装置吗?
在安装尺寸、试验负载、横臂调整范围及机架承载能力均满足要求的情况下,可以选择相应工装开展测试。
6. LSK-DDZ是否可以用于GB/T 7000.1-2023?
设备可作为相关悬挂机械负荷试验的配置基础,但应根据现行标准具体要求核对实际负载、工装结构及测试程序后确定适用性。
深圳市朗斯科检测仪器有限公司提供LSK系列灯具机械安全检测设备,包括灯具悬挂吊重试验装置、悬挂灯具扭转试验机及其他灯具结构性能测试设备。
LSK-DDZ灯具悬挂吊重试验装置采用可调式机架和砝码加载结构,可结合灯具质量、悬挂形式、安装尺寸和实际检测标准确定相应试验配置,为照明产品研发、质量检验和实验室检测提供配套测试装置。
LSK-DDZ灯具悬挂吊重试验装置主要用于悬挂灯具及固定部件的静态承载能力检测。对于还需按照相关灯具安全标准开展刚性悬挂结构扭转性能试验的项目,可配合悬挂灯具扭转试验机,分别完成悬挂负荷和扭矩性能检测。两种装置的加载方式不同,应根据实际试验项目选择。
