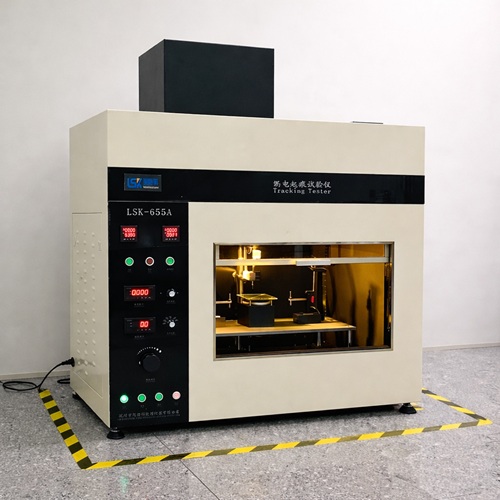

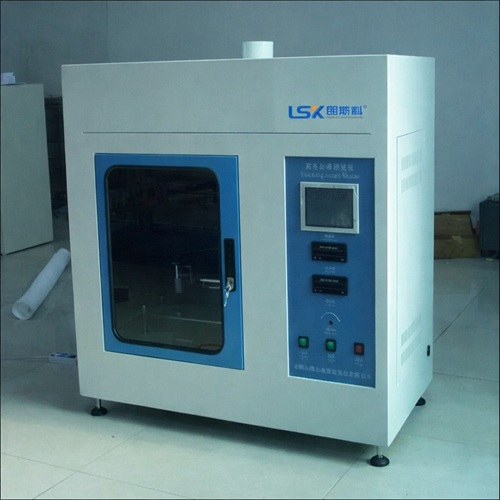

产品型号：LSK-LD
医疗电气设备绝缘材料耐漏电起痕测试装置主要用于医疗电气设备外壳、绝缘材料、电气连接件及相关非金属部件的耐电痕化性能测试。设备通过在规定间距的铂电极之间施加试验电压，并按规定时间滴加污染液体，用于评价材料表面在电场和污染介质共同作用下形成导电通路的能力，可进行CTI、PTI及相关耐电痕化性能验证。
医疗电气设备绝缘材料耐漏电起痕测试装置用于医疗电气设备及相关绝缘材料的电痕化危险和表面绝缘性能测试。
设备采用规定尺寸和材料的铂电极，在试样表面施加规定电压，并以规定高度和时间间隔滴加污染液体。
通过检测试验过程中是否发生持续漏电、材料碳化及导电通路形成情况，可评价医疗电气设备外壳、绝缘部件及其他非金属材料的耐电痕化性能。
| 项目 | 技术参数 |
|---|---|
| 产品型号 | LSK-LD |
| 电极材料 | 铂金属（白金） |
| 电极压力 | 1.0±0.05N |
| 电极距离 | 4.0mm±0.01mm |
| 电极夹角 | 60°±5° |
| 电极电压 | 100～600V可调 |
| 试验频率 | 48～60Hz |
| 短路电流 | 1.0±0.1A时电压下降小于10% |
| 滴液高度 | 30～40mm可调 |
| 滴液大小 | 44～55滴/cm³可调 |
| 滴液时间 | 30s±5s |
| 滴液次数 | 0～9999次可调 |
| 漏电判断 | 回路电流大于0.5A并维持2s时切断电流 |
| 试验过程 | 自动控制，独立抽风 |
设备可用于医疗电气设备及相关固体绝缘材料的耐电痕化性能测试。
测试方法可结合IEC 60112、GB/T 4207、UL 746A、ASTM D3638及相关材料耐电痕化试验方法进行。
对于医疗电气设备，应根据产品实际执行标准、材料部位和风险要求确定试验电压、滴液次数及判定条件。

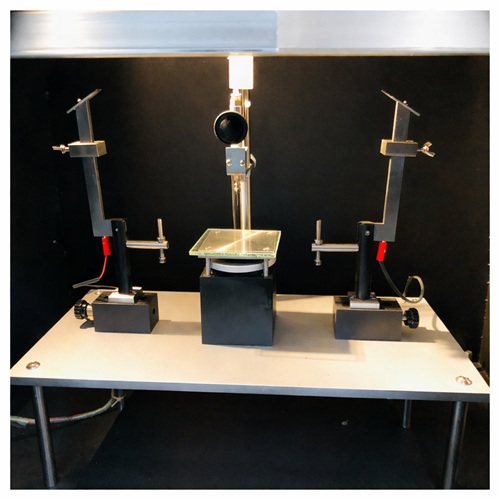

试验时，将规定尺寸和材料的铂电极安装在试样表面，并在两电极之间施加规定试验电压。
测试系统按设定时间间隔，从规定高度向电极之间滴加污染液体。
当试样表面因电场和污染介质共同作用形成导电通路，并达到设定漏电判定条件时，设备自动切断试验电流。
通过试验结果可评价材料的相比电痕化指数CTI、耐电痕化指数PTI及相关表面绝缘性能。
CTI用于评价固体绝缘材料在规定污染条件和电场作用下形成导电通路的相对能力。
PTI用于判断材料在规定试验电压下是否能够承受规定次数的污染液滴作用。
具体试验程序、试验电压、滴液次数及判定方法应根据被测材料和实际执行标准确定。
本装置适用于医疗电气设备塑料外壳、绝缘件、电气连接部件、电源结构相关材料及其他可能受到污染和电场共同作用的非金属部件。
可用于材料筛选、产品研发、设计验证、型式试验和质量控制。
通用电工电子产品、绝缘材料及工程塑料的CTI、PTI和耐电痕化性能测试，可查看漏电起痕试验仪。
