人体重量模型试验装置

人体重量模型试验装置又称人体重量动载荷试验装置、人体重量动载荷试验工装、人体重量模型测试装置、人体重量冲击试验装置或GB9706人体重量模型试验装置。

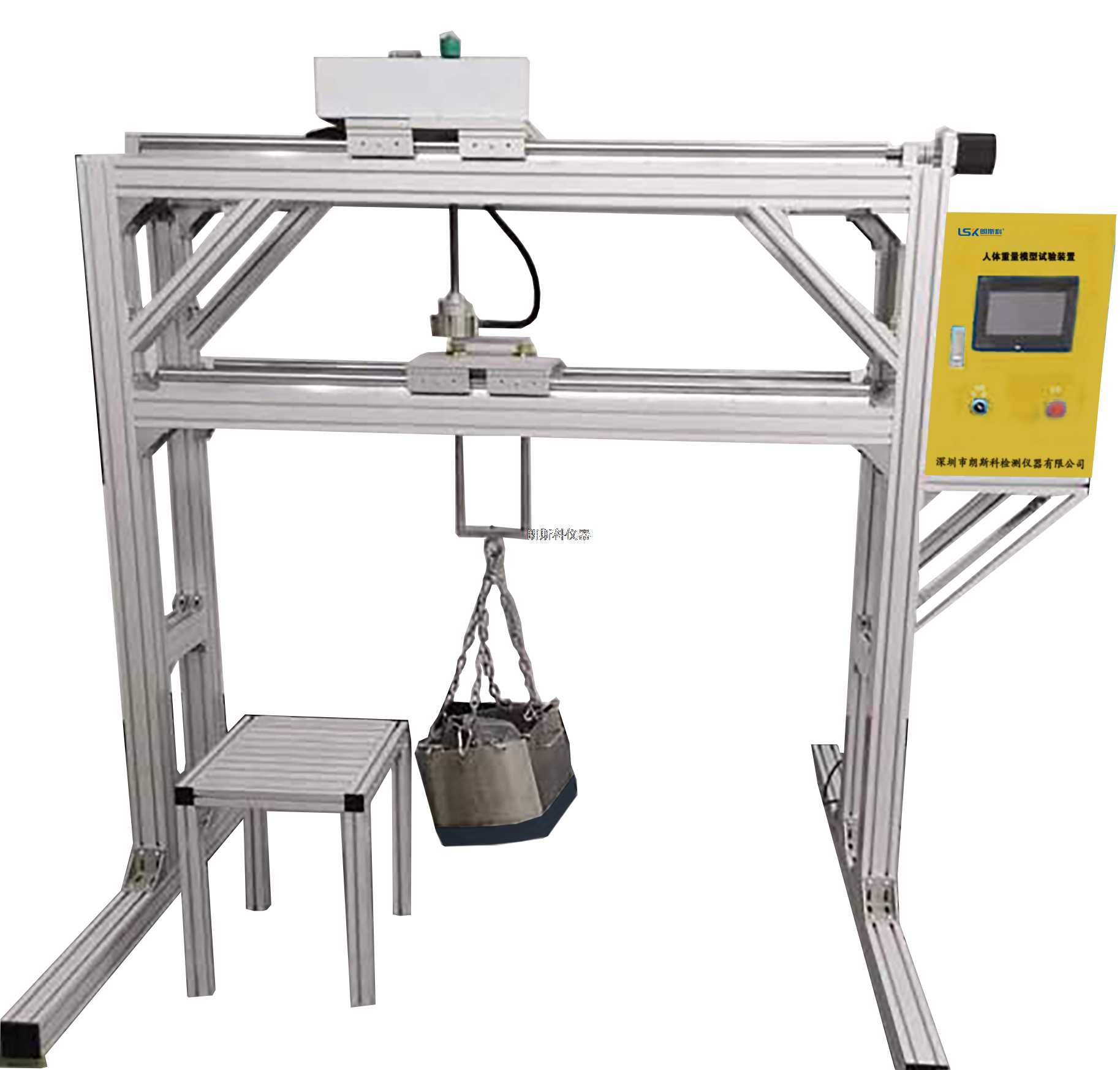

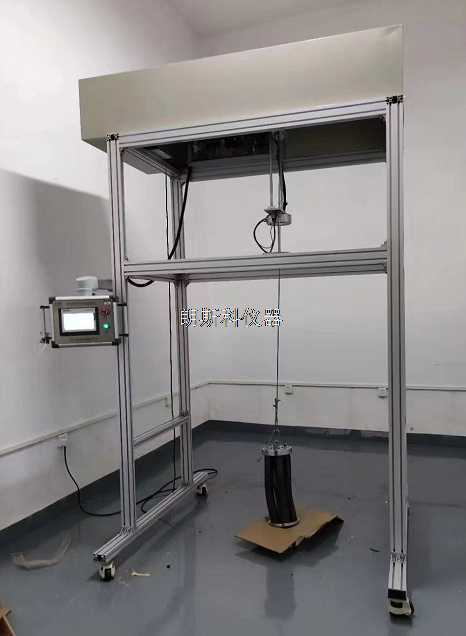

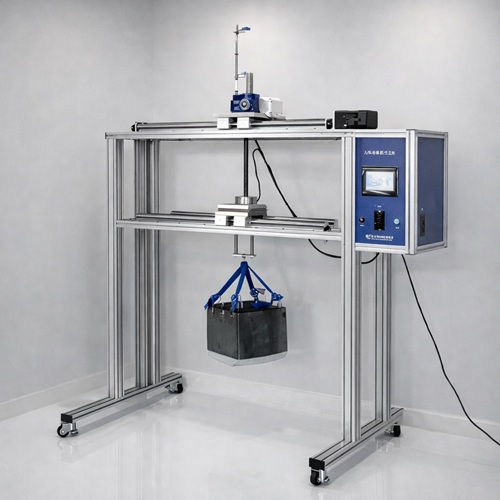

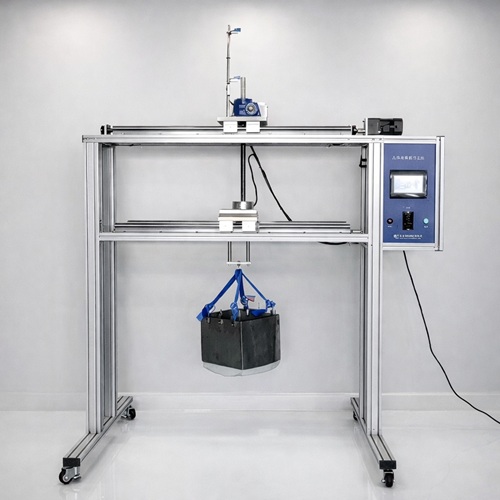

设备通过电动升降机构将人体重量模型提升至被测样品上方规定高度，再释放模型自由下落，使样品承受规定动态冲击载荷。

人体重量模型通常由上部配重槽、配重材料及底部泡沫材料组成，用于模拟人体重量对医疗设备产生的动态载荷作用。行业资料也普遍将其用于GB 9706.1-2020“来自人体重量的动载荷”测试。

主要技术参数

适用标准

本设备主要用于GB 9706.1-2020相关“来自人体重量的动载荷”测试。

该测试常对应GB 9706.1-2020中人体重量动态载荷相关要求，并使用规定结构的人体重量模型从样品上方约150mm位置落下。

不同医疗设备在样品尺寸、承载能力、支撑结构和测试位置方面可能存在差异，实际试验应根据被测产品及对应标准条款确认模型质量、跌落位置、次数和判定要求。

人体重量模型试验原理

试验时，将人体重量模型提升至被测设备上方规定高度，并使模型自由落下。

通过模型自身重量及跌落速度形成动态冲击，使医疗设备承受接近人体突然坐下、落下或施加冲击载荷时的机械作用。

试验后检查样品是否出现断裂、永久变形、结构失效、部件松脱或其他影响基本安全和正常使用的异常情况。

为什么要使用人体重量模型

普通静载荷只能评价设备长期承受重量的能力，而人体实际坐下、落下或突然施加载荷时会产生明显动态冲击。

人体重量模型通过规定质量、结构和跌落高度形成可重复的动态载荷，比简单静压更接近实际人体瞬时作用情况。

因此该试验主要用于评价可能承受人体重量的医疗设备和支撑结构的机械安全性能。

人体重量模型为什么有泡沫底座

人体重量模型底部使用泡沫材料，可以模拟人体软组织在接触设备表面时的缓冲特性。

与刚性金属块直接冲击相比，泡沫底座能够形成更接近人体实际接触状态的受力分布。

公开行业资料中也普遍描述该模型底部为泡沫材料，并强调其形状和结构应符合标准要求。

为什么冲击高度常用150mm

150mm是该类人体重量动载荷测试中常见的规定跌落高度。

设备通过将人体重量模型提升到被测样品正上方规定位置，再自由释放，使每次试验具有较好的重复性。

实际试验高度仍应根据执行标准和被测设备类型确认。

人体重量动载荷与静载荷有什么区别

人体重量动载荷主要模拟人体突然坐下、落下或快速施加重量时产生的冲击载荷。

人体重量静载荷则主要模拟人体持续压在设备上的稳定载荷。

两者一个关注瞬时冲击，一个关注持续承载，测试方式、加载机构及判定条件不同，不能相互替代。

人体重量模型试验装置适用于哪些医疗设备

该装置适用于可能直接承受人体重量或人体局部重量作用的医疗设备及部件。

常见应用包括医疗床、护理床、检查床、治疗台、患者支撑平台、座椅、脚踏支撑件及其他医疗设备承载结构。

对于不同尺寸和高度的医疗设备，可根据测试空间和样品结构调整设备平台及释放位置。

人体重量模型试验装置怎么选

设备选型时应重点确认被测样品最大尺寸、样品高度、最大人体模型质量、跌落高度和试验空间。

对于大型医疗床、检查床或治疗台，应特别注意测试区域长度、高度和升降机构行程。

如果还需要进行提手加载、脚踏开关寿命或静载荷测试，应根据实验室项目范围配置独立工装或综合测试系统。

常用名称

人体重量模型试验装置、人体重量模型、人体重量动载荷试验装置、人体重量动载荷试验工装、人体重量模型测试装置、人体重量冲击试验装置、医疗设备人体重量模型、GB9706人体重量模型试验装置。

常见问题

人体重量模型试验装置主要测试什么？

主要用于评价医疗设备及其承载结构在受到人体重量动态冲击后，是否仍能保持机械强度、结构完整性和基本安全性能。

人体重量模型和普通配重块一样吗？

不一样。人体重量模型不仅需要规定质量，还包含特定结构和泡沫接触部分，用于模拟人体实际载荷特性。

为什么不能只做静载荷试验？

静载荷不能完全模拟人体突然坐下或冲击时产生的瞬时机械载荷，因此动载荷和静载荷应分别评价。

设备可以测试医疗床吗？

可以。只要测试空间、模型质量和释放高度满足被测医疗床及相关标准要求，就可以用于医疗床、护理床和其他患者支撑设备的动态载荷试验。
