粗鲁搬运试验装置

 粗鲁搬运试验装置主要用于移动式医疗电气设备在正常搬运、推行和转运过程中可能受到的机械冲击与搬运应力测试。

移动的ME设备在医院、实验室及医疗场所使用过程中，可能发生脚轮撞击台阶、设备从高低差位置向下移动、机架或外壳撞击门框等情况。粗鲁搬运试验通过规定的上台阶、下台阶及门框冲击工况，模拟上述实际搬运条件。

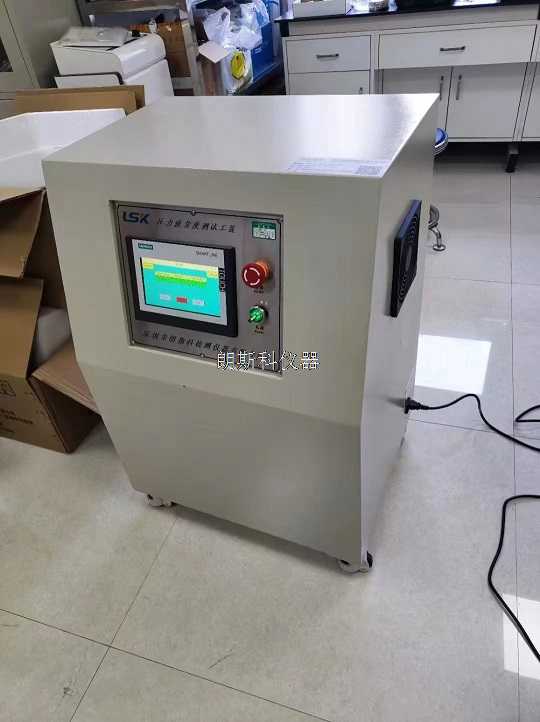

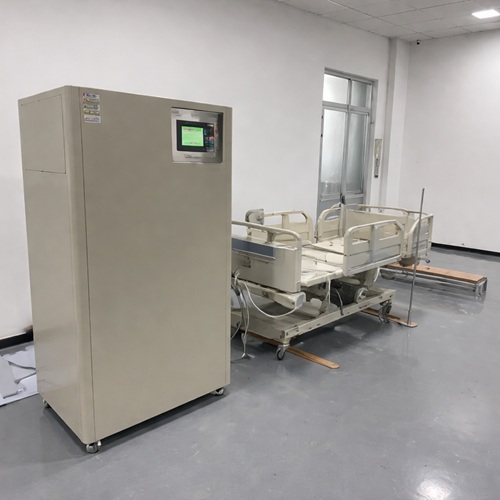

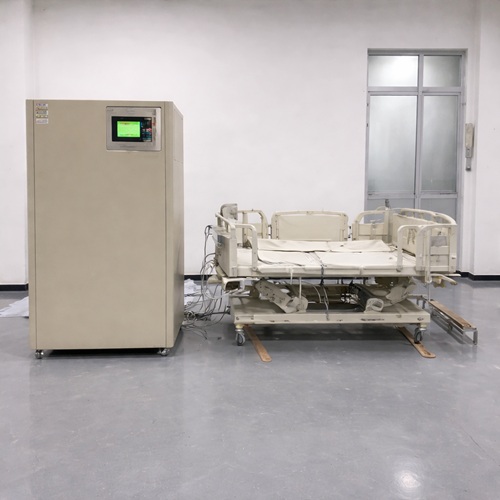

LSK-B81粗鲁搬运试验工装采用自动推行机构和可调速度控制系统，可按照规定速度推动被测ME设备完成冲击试验，并根据不同样品的外形尺寸、重量、脚轮、轮距和受力位置设计相应测试平台及安全防护结构。

主要技术参数

适用标准

粗鲁搬运试验装置主要依据GB 9706.1-2020《医用电气设备 第1部分：基本安全和基本性能的通用要求》第15.3.5条粗鲁搬运试验要求设计。

该试验主要针对移动的ME设备及ME设备中的移动部件，评价设备在搬运和移动过程中受到机械冲击和机械应力后，是否会产生不可接受的安全风险。

试验主要包括上台阶冲击、下台阶冲击和门框冲击三个项目。具体试样状态、安全工作载荷、移动速度及结果判定应按照被测产品实际执行的标准和风险管理要求确定。

GB9706粗鲁搬运试验的三个主要项目

上台阶冲击：被测设备沿正常运动方向以规定速度撞击40mm高的坚固硬木障碍物，主要模拟脚轮撞击门槛、凸起物或台阶的情况。

下台阶冲击：被测设备沿正常运动方向以规定速度从40mm高的垂直台阶向下移动，主要模拟设备通过地面落差或台阶时受到的机械冲击。

门框冲击：被测设备以规定速度撞击40mm×40mm硬木障碍物，主要模拟设备在推行过程中机架、外壳或侧面结构撞击门框及类似垂直障碍物的情况。

三种试验分别模拟不同的粗鲁搬运工况，不能相互替代。

粗鲁搬运试验工装与粗鲁搬运试验装置

在医疗器械检测设备采购、实验室建设及技术文件中，“粗鲁搬运试验装置”和“粗鲁搬运试验工装”通常用于描述同类GB9706粗鲁搬运测试设备。

“粗鲁搬运试验装置”更强调完整测试系统，包括试验平台、自动推行机构、速度控制、上台阶工装、下台阶工装、门框冲击工装及安全防护结构。

“粗鲁搬运试验工装”则常用于强调试验平台和障碍模块。实际设备选型时，应根据被测ME设备尺寸、重量、轮距、脚轮结构、推行位置及实验室安装空间确定具体配置。

应用范围

粗鲁搬运试验装置适用于：

移动式医疗电气设备；

带脚轮的ME设备；

医疗推车及推车式医疗设备；

移动医疗工作站；

带移动底座的医疗检测设备；

可移动医疗护理设备；

具有移动部件的ME设备；

医疗设备研发、型式试验和注册检测；

医疗器械生产企业质量验证；

第三方医疗器械检测实验室。

选型说明

选择粗鲁搬运试验装置时，建议提供被测设备最大外形尺寸、最大重量、安全工作载荷、前后轮距、左右轮距、脚轮尺寸、推手位置、可能发生门框撞击的位置以及产品是否采用电机驱动等信息。

对于大型移动ME设备，还应结合样品总重量、重心位置、移动路径和实验室安装空间设计试验平台、推行机构及防倾倒保护装置。

如用于研发分析，可根据项目要求增加冲击力、加速度、位移、速度曲线及视频记录等功能。

常见名称

粗鲁搬运试验装置

粗鲁搬运试验工装

GB9706粗鲁搬运试验装置

GB9706粗鲁搬运试验工装

医疗器械粗鲁搬运试验装置

医疗设备粗鲁搬运试验机

ME设备粗鲁搬运试验装置

ME设备搬运冲击试验装置

医疗电气设备台阶冲击试验装置
