移动性测试--爬坡越障+障碍测试台

一、概述：

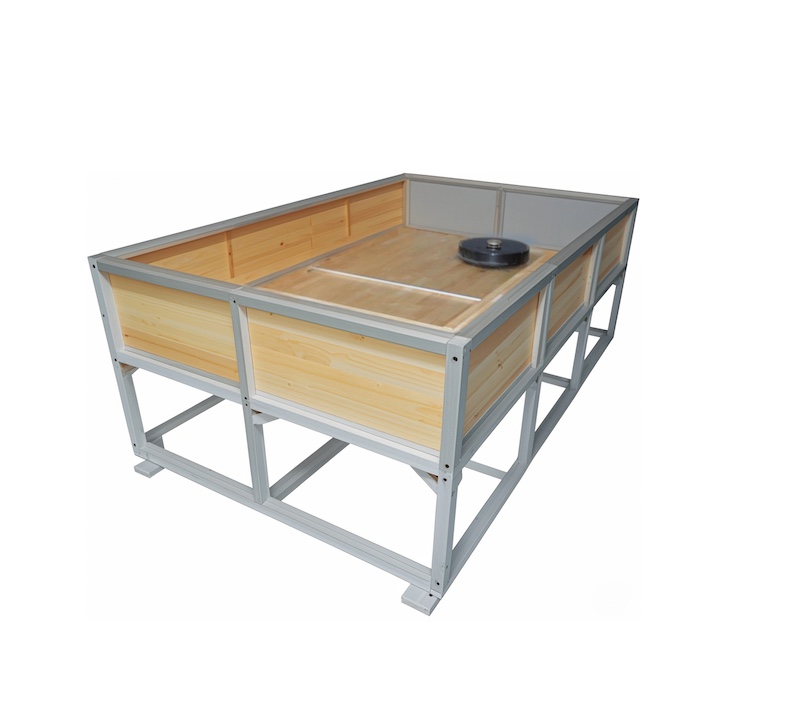

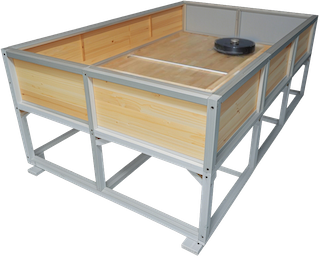

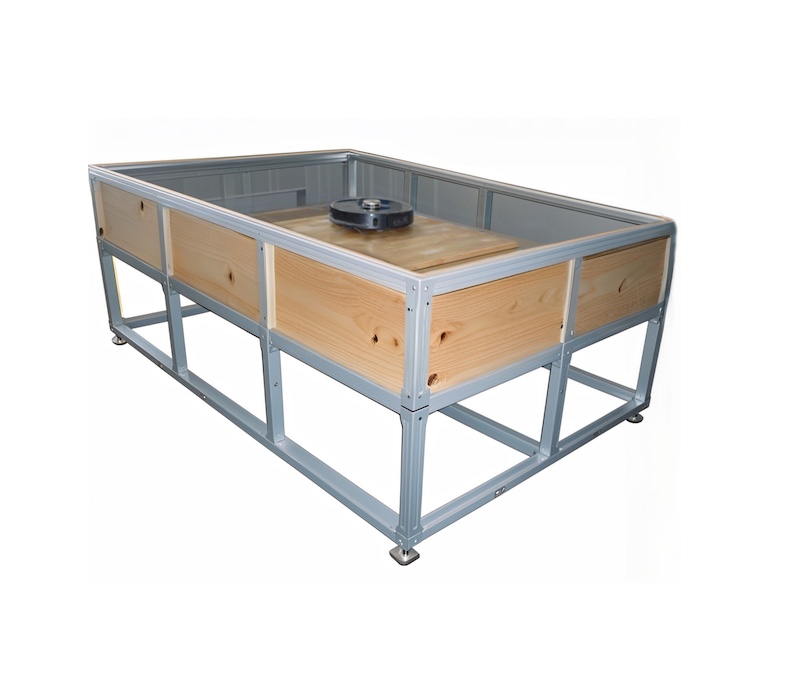

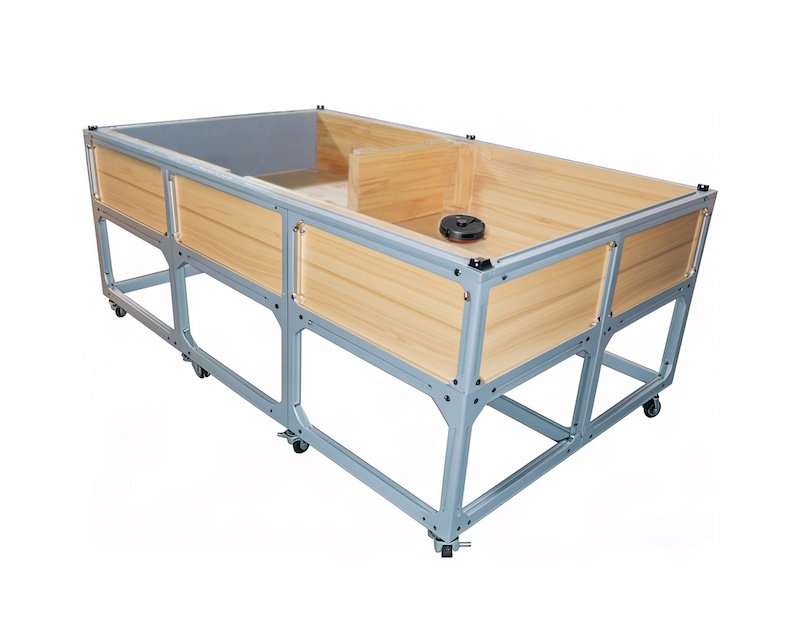

1.1爬坡越障设备根据客户提供要求，主要由型材与钣金拼装而成，测试

平台由1米X2米双层机架组成。测试设备拆分成两半，有一半能实现角度

的动态调整通过程序控制，两块板之间的夹角0-45度可调，角度精度为1

度，角度调整由触摸屏进行设置与控制，通过人工监控测试产品是否回

滑；设备采用电动式伺服推缸调整测试角度，通过设定不同的角度测试，

判断产品是否回滑而进行综合爬坡越障性能评价测试。

1.2采用两平台结构，两块板之间的夹角可调角度为0-45度，最大角度50

度，

1.3平台设置三个障碍，每隔一米设置一个，高度独立可调（1cm-5cm)可

调。

二、技术参数

1、平台尺寸：1MX2M

2、角度可调节范围：0-45度可调 3、测试地板：松木、地砖

4、障碍高度可调： 0-50MM

5、角度驱动：伺服电缸

6、显示方式：7 寸触摸屏显示 7、设备电源：220V 1.5KW

8、设备尺寸：2000X1000X650 单位 mm
