产品型号：LSK-YD04

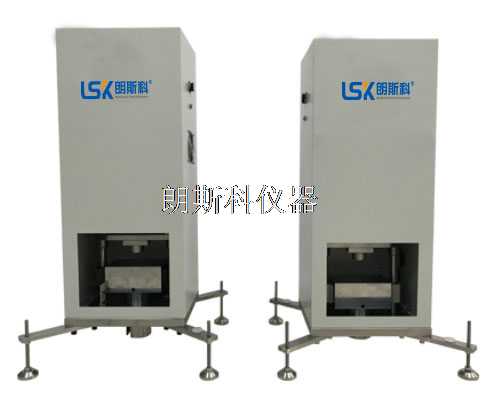

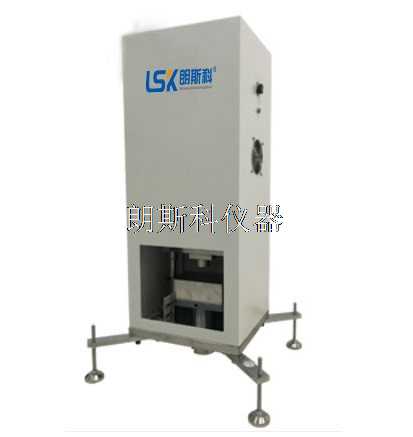

塑胶跑道冲击吸收测定仪主要用于塑胶运动场地的冲击吸收性能测试。仪器重锤模拟人体作用效果冲击合成面层，塑胶跑道冲击吸收试验机通过计算机计算出测试结果。本仪器试验能力强、移动灵巧方便，便于各种环境下的测试。试验精度高，数据重复性好。
设备概述：
塑胶跑道冲击吸收测定仪主要用于塑胶运动场地的冲击吸收性能测试。仪器重锤模拟人体作用效果冲击合成面层，通过计算机计算出测试结果。本仪器试验能力强、移动灵巧方便，便于各种环境下的测试。试验精度高，数据重复性好。
满足标准：
塑胶跑道冲击吸收检测仪满足标准GB36246-2018 《中小学合成材料面层运动场地》，BS EN14808-2005《运动场地面层冲击吸收测定方法》；GB/T 14833-2011《合成材料跑道面层》；GB/T 22517.6-2011《体育场地使用要求及检验方法
第6部分：田径场地》；GB/T 19851.11-2005《中小学体育器材和场地 第11部分 合成材料面层运动场地》；GB/T 19995.2-2005《天然材料体育场地使用要求及检验方法 第2部分：综合体育场馆木地板场地》标准规定试验要求。
仪器特点：
1、塑胶跑道冲击吸收试验机试验能力强：满足国内外多项运动场地检测试验标准中“冲击吸收”检测方法要求；
2、适应环境能力强：仪器移动灵巧方便，便于各种环境下的试验；
3、精度高、数据重复性好：采用知名品牌高精度压力传感器，确保试验力值的精准性、稳定性；
4、高速数据采集系统：采用基于ARM9的高速数据采集系统结构，采用了系统时钟电路设计、硬双缓冲实现连续采集存储并增加了系统抗干扰设计解决了信号采集的难题；
5、试验效率高：60S完成试验次数 冲击吸收实验（4次） 垂直变形试验（3次）；
6、控制交互界面：采用专业电脑操作也可采用专业工业触摸屏电脑（其配置和稳定性远高于一般意义上的触摸屏终端，根本不需要再外接其它任何终端如PC机、笔记本电脑就可完成全部的工作）；
7、塑胶跑道冲击吸收试验机处理速度快：采用AD采集方式，最高速率达500KHz，处理能力与使用速度得到跨等级提升；
8、根据客户需求，配置丰富的软件交互界面（多语言环境满足不同国家/地区用户）。
主要参数（室内型）：
1、重锤质量：20kg±0.1kg；
2、冲击钢针：直径20mm，高锰钢淬火处理；
3、冲击钢砧：直径100mm两个，高锰钢淬火处理；
4、冲击导向管：钢制，表面镀硬铬；
5、冲击高度：55±0.25mm；
6、测力台：直径70mm一个，球形底盘半径500mm,高锰钢淬火处理；
7、冲击弹簧：直径约95mm，弹性度为1750N/m-2250N/m;
8、力值测量：6600N±2%；
9、变形测量：±10±0.05mm；
10、力值采集频率：大于1kHz；
11、变形采集频率：大于1kHz；
12、落锤频率：60s/4次，标准要求内可调节；
13、零点精度：±0.025mm；
14、提锤高度精度：±0.02mm；
15、提锤综合精度；±0.05mm；
16、提锤驱动：伺服电机连接滚珠丝杠；
17、冲击模式：电磁铁吸合释放；
18、位移精度：0.01mm;
19、塑胶跑道冲击吸收试验机控制方式：触摸屏人机界面，工控电脑曲线显示屏双控制模式
常用名称：塑胶跑道冲击吸收测试仪、运动场地冲击吸收试验机、跑道冲击吸收测定仪。设备适用于合成材料跑道、球场及其他弹性运动场地面层，可根据检测项目配置冲击机构、力传感器、位移传感器和数据采集系统。
主要用于测定塑胶跑道及合成材料运动场地面层的冲击吸收性能，通过规定冲击系统比较测试面层与刚性基准面的峰值冲击力差异，评价场地对运动冲击载荷的缓冲和减震能力。
国内冲击吸收性能可结合GB 36246-2018、GB/T 14833-2020及GB/T 22517.6-2020进行检测。欧洲运动场地冲击吸收测试采用EN 14808:2005方法，通常称为Artificial Athlete（Berlin）方法。设备可按照不同标准配置冲击质量、弹性元件、力值采集及计算程序。
针对学校跑道、专业田径场和其他合成材料运动场地，可根据具体工程验收或产品检测要求选择相应标准，并按照规定的测试位置、环境条件、设备校准和数据处理方法开展试验。
通过标准冲击装置分别在刚性基准面和被测运动场地上进行冲击，由高精度力传感器采集峰值冲击力。根据基准面与测试面的力值差异计算冲击吸收率，用于评价面层对运动冲击的减震效果。
设备应保持冲击机构垂直、测试脚与地面充分接触，并按照规定进行基准校准和重复测试。数据采集系统可自动记录峰值力、位移、测试次数和计算结果，降低人工读取造成的误差。
设备通常由冲击质量组件、标准弹簧、测试脚、导向机构、力传感器、位移传感器、数据采集模块及测试软件组成。选型时应明确检测项目、执行标准、场地类型和是否需要现场便携测试，以确定传感器量程、测量精度和数据处理功能。
更多设备可查看运动场地检测设备。深圳市朗斯科检测仪器有限公司可提供塑胶跑道冲击吸收、垂直变形、抗滑性能及人造草坪综合检测设备和实验室配套方案。
