产品型号：LSK-YD05

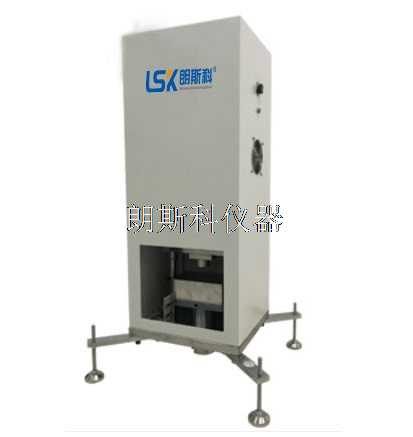

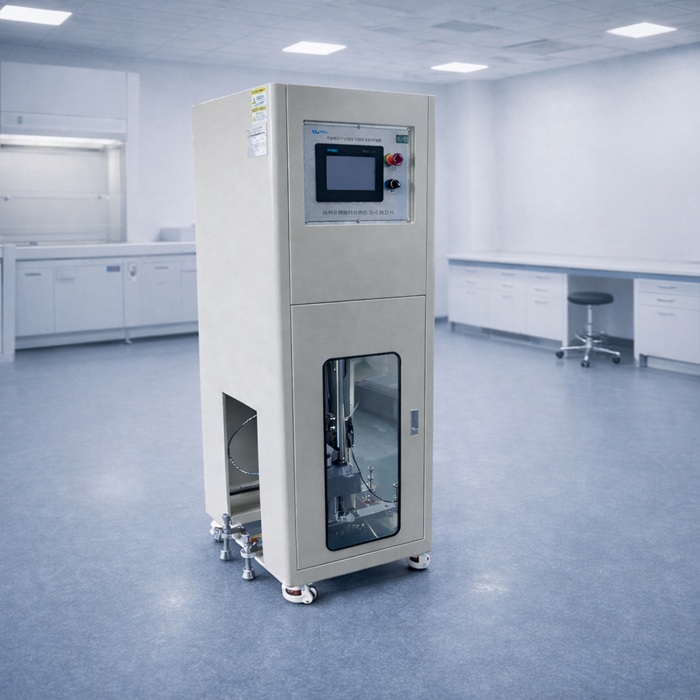

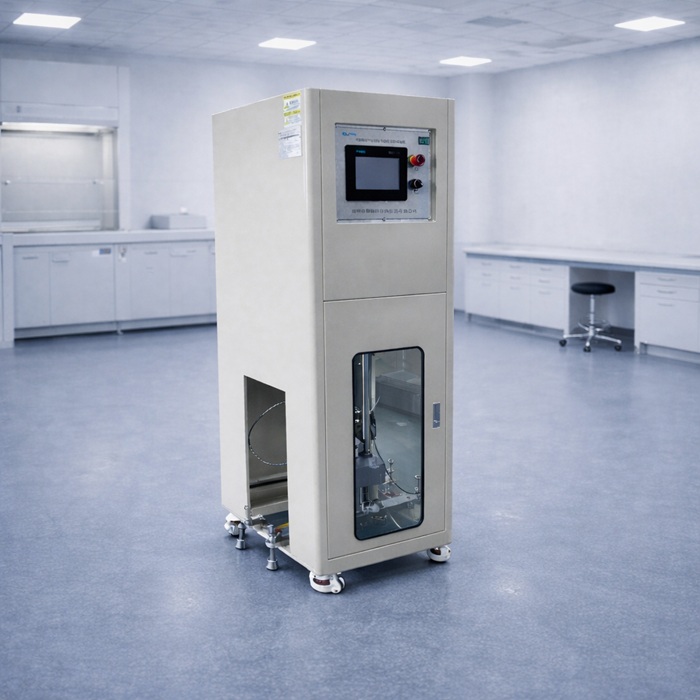

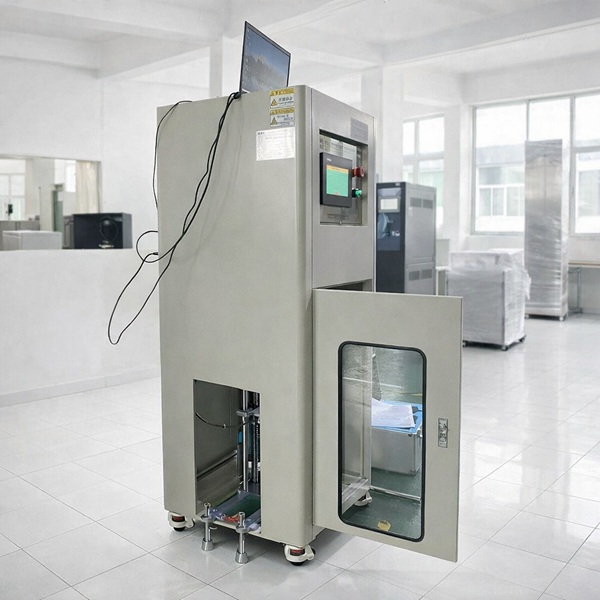

塑胶跑道冲击吸收与垂直变形试验机是一款集塑胶跑道冲击吸收测试和垂直变形测试于一体的运动场地综合性能检测设备，也称为塑胶跑道冲击吸收与垂直变形测试仪、运动场地冲击吸收综合试验机、塑胶跑道综合性能测试仪。
设备采用规定质量的冲击组件、标准弹簧、力传感器、位移传感器及高速数据采集系统，可在同一测试平台完成冲击吸收率和垂直变形量两项检测，并自动进行数据采集、计算、结果显示及试验报告输出。
设备适用于塑胶跑道、学校合成材料面层田径场地、专业田径场、球场及其他弹性运动场地面层，可根据检测项目执行 GB 36246-2018、GB/T 14833-2020、GB/T 22517.6-2020、GB/T 43564-2023、EN 14808:2005、EN 14809:2005 等相关试验方法。
LSK-YD05为冲击吸收与垂直变形双功能综合型设备，适合需要同时开展两项力学性能检测的第三方检测机构、运动场地验收单位、学校体育场地检测机构、科研院所及塑胶跑道材料生产企业。
一、设备概述：
塑胶跑道冲击吸收与垂直变形试验机主要用于塑胶运动场地的冲击吸收性能和垂直变形性能的测试，机器重锤模拟人体作用效果冲击合成面层，通过计算机系统测算出试验结果。
二、技术原理：
基本理论是根据能量守恒定律，将一规定质量的重锤从规定的高度落下，下落中将势能转变为动能,被转化的能量冲击到被测试样，通过一冲击传感器将力值采样传输到计算机采集系统，再由计算机对其进行采样、处理、计算、分析等一系列过程，最终显示出作用于塑胶合成材料的冲击吸收和垂直变形的结果，从而测量塑胶材质的耐冲击及变形参数。
三、执行标准：
GB 36246-2018《中小学合成材料面层运动场地》——冲击吸收、垂直变形相关试验方法；
GB/T 43564-2023《中小学合成材料面层田径场地》——中小学合成材料田径场地冲击吸收、垂直变形等物理机械性能要求；
GB/T 14833-2020《合成材料运动场地面层》；
GB/T 22517.6-2020《体育场地使用要求及检验方法 第6部分：田径场地》；
EN 14808:2005《Surfaces for sports areas — Determination of shock absorption》；
EN 14809:2005《Surfaces for sports areas — Determination of vertical deformation》。
其中，GB/T 14833-2011和GB/T 22517.6-2011均已被新版标准代替；GB/T 19851.11-2005已经废止并由GB 36246-2018代替，新建项目建议按现行标准确定测试方案。
四、仪器特点：
试验能力强：即可进行塑胶跑道冲击吸收试验，又可进行塑胶跑道垂直变形试验。
适应环境能力强：仪器移动灵巧方便，便于各种环境下的试验。
精度高、数据重复性好：采用知名品牌高精度压力传感器，确保试验力值的精准性、稳定性。
高速数据采集系统：采用基于ARM9的高速数据采集系统结构，采用了系统时钟电路设计、硬双缓冲实现连续采集存储并增加了系统抗干扰设计解决了信号采集的难题。
试验效率高：60S完成试验次数 冲击吸收实验（4次） 垂直变形试验（3次）

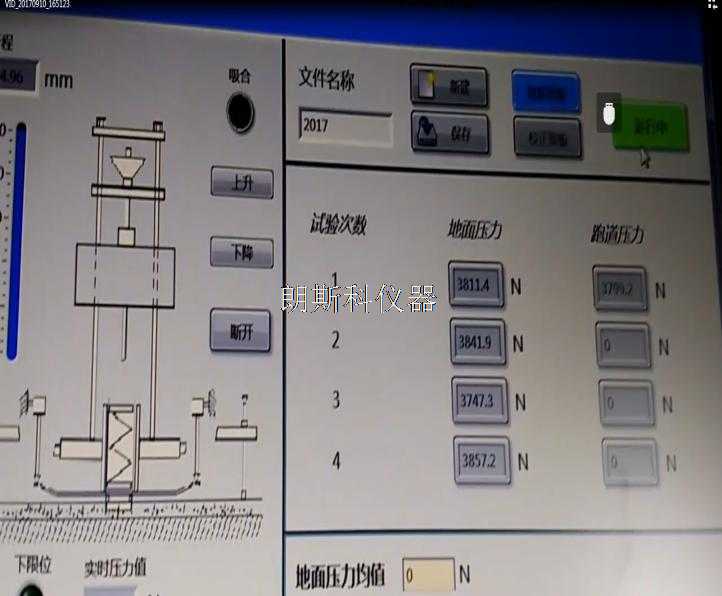

控制交互界面：采用专业电脑操作也可采用专业工业触摸屏电脑（其配置和稳定性远高于一般意义上的触摸屏终端，根本不需要再外接其它任何终端如PC机、笔记本电脑就可完成全部的工作）。
处理速度快：采用AD采集方式，最高速率达500KHz，处理能力与使用速度得到跨等级提升。
丰富的软件交互界面（多语言环境满足不同国家/地区用户）
五、主要技术参数：
产品名称 | 塑胶跑道冲击吸收及垂直变形试验机 |
重锤质量 | 20kg±0.1kg |
落锤高度 | 55±0.25mm、120±0.25mm |
弹簧刚度 | 2000±60N/mm、40±1.5N/mm |
弹簧直径 | 69±1mm |
力值测量 | 6600N±2%、1500N±2% |
变形测量 | ±10±0.05mm |
力值采集频率 | 大于1kHz |
变形采集频率 | 大于1kHz |
落锤频率 | 60S完成完整冲击： 冲击吸收试验4次 或垂直变形试验4次 |
零点精度 | ±0.025mm |
提锤高度精度 | ±0.02mm |
提锤综合精度 | ±0.05mm |
提锤方式 | 电动（伺服电机）&手动 |
定位方式 | 自动动态对零 |
力值采集 | 50～15kN±50N |
采集频率 | 高于2kHz |
变形采集 | 测量范围±10mm |
测量精度0.02mm | |
采集频率高于2kHz | |
弹簧 | 采用60Si2Mn弹簧钢 |
控制方式 | 笔记本 |
报告方式 | 自动打印A4标准试验报告 |
电源 | AC220v 50Hz 500W |
结构方式 | 可移动式（箱体底部装有万向脚轮，方便移动） |
整机尺寸（W*D*H） | 550*550*1560mm |
整机重量（Kg） | 约75Kg |
冲击吸收和垂直变形都是评价合成材料运动场地力学性能的重要指标。冲击吸收主要反映场地面层对人体运动冲击载荷的缓冲和减震能力；垂直变形主要反映场地在规定冲击载荷作用下产生的垂直位移及整体弹性特性。
两项试验的机械冲击原理、场地测试位置、数据采集和现场应用场景具有较高关联，因此对于同时承担塑胶跑道、学校田径场及运动场地验收检测的实验室，采用冲击吸收与垂直变形一体式测试设备可以减少重复设备配置，并提高现场测试效率。
LSK-YD05塑胶跑道冲击吸收与垂直变形试验机在同一平台配置冲击吸收测试组件和垂直变形测试组件，可分别完成两项试验，并通过力值、位移及数据采集系统自动计算测试结果。
对于只开展单一项目的实验室，也可选择LSK-YD04塑胶跑道冲击吸收试验机或LSK-YD06塑胶跑道垂直变形试验机；如实验室需要同时覆盖两项检测，则建议采用LSK-YD05综合型设备。
常用名称：塑胶跑道冲击吸收与垂直变形测试仪、运动场地冲击吸收综合试验机、塑胶跑道综合性能测试仪。设备适用于合成材料跑道、球场及其他弹性运动场地面层，可根据检测项目配置冲击机构、力传感器、位移传感器和数据采集系统。
主要用于合成材料运动场地面层冲击吸收和垂直变形两项力学性能测试。通过标准冲击质量、弹性元件及测量系统模拟人体运动时场地受力状态，可在同一测试平台上获得力值衰减和垂直位移数据，适合跑道、球场及实验室综合性能检测。
国内可依据GB 36246-2018、GB/T 14833-2020及GB/T 22517.6-2020中与合成材料运动场地力学性能相关的要求进行测试。国际及欧洲场地测试中，冲击吸收可采用EN 14808:2005规定的方法，垂直变形可采用EN 14809:2005规定的方法。不同标准对测试场地、设备结构、计算和判定要求有所区别，设备可按具体项目配置相应测试程序。
针对学校跑道、专业田径场和其他合成材料运动场地，可根据具体工程验收或产品检测要求选择相应标准，并按照规定的测试位置、环境条件、设备校准和数据处理方法开展试验。
测试装置将规定质量从标准高度作用于弹簧和测试脚，通过力传感器记录最大冲击力，同时由位移测量系统记录面层的垂直变形。系统分别完成刚性基准面和被测场地测试，并自动计算冲击吸收率及垂直变形结果。
设备应保持冲击机构垂直、测试脚与地面充分接触，并按照规定进行基准校准和重复测试。数据采集系统可自动记录峰值力、位移、测试次数和计算结果，降低人工读取造成的误差。
设备通常由冲击质量组件、标准弹簧、测试脚、导向机构、力传感器、位移传感器、数据采集模块及测试软件组成。选型时应明确检测项目、执行标准、场地类型和是否需要现场便携测试，以确定传感器量程、测量精度和数据处理功能。
