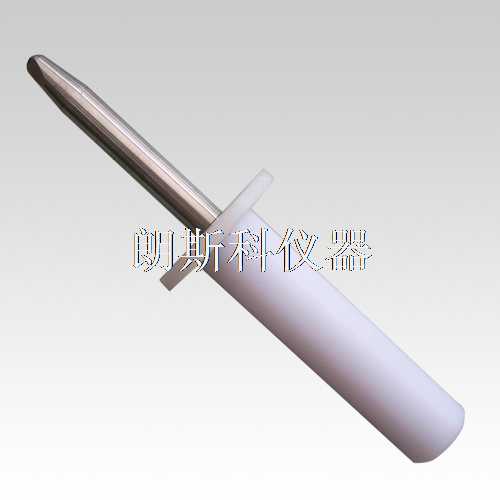

11号试验探棒

11号试验探棒

1、弯指直径：12 mm
2、直指长度：80mm
3、挡板直径：50mm
4、挡板厚度：5mm
5、参考标准：GB4706.1-2005第8.1.1条、IEC61032：1997 图7

产品用途、应用范围与常用名称

11号试验探棒也称试具11、试验直指、刚性试验指或IEC 61032图7试验探棒，用于电器外壳开孔、缝隙及防护结构的可触及性测试，判断规定刚性试指是否能够接近或触及危险带电部件和危险机械部件。

适用标准与国内外标准对应关系

GB/T 16842-2016《外壳对人和设备的防护 检验用试具》为现行国家标准，并等同采用IEC 61032:1997（IDT）。11号试验探棒对应IEC 61032图7及GB/T 16842-2016相应试具结构。具体作用力和判定条件还应结合被测产品标准执行。

测试原理、关键参数与测试方法

探棒采用直径12mm的刚性直指结构，长度80mm，并配置规定尺寸挡板。测试时将探棒按规定方向施加到外壳开口或可触及区域，根据产品标准要求施加规定作用力，检查探棒与危险部件之间的接触状态或安全距离。

设备组成、选型建议、相关设备与技术服务

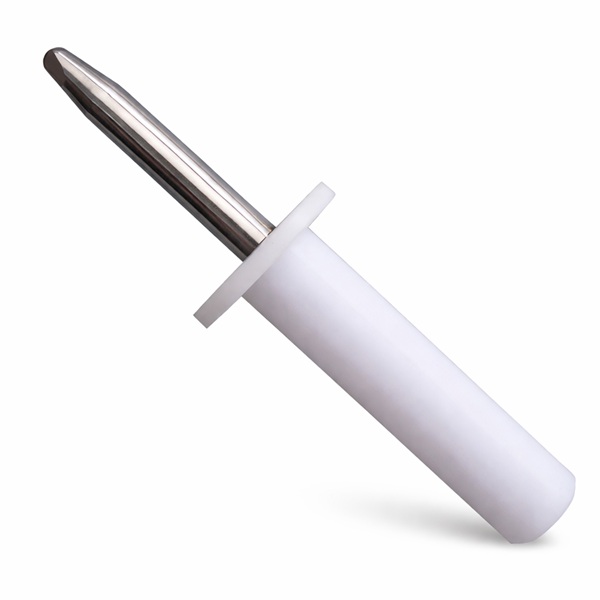

设备由金属刚性直指、绝缘挡板和手柄组成，可选推力结构、推拉力计接口或防触电指示回路。相关产品可参考标准试验指（试具B）和13号试验探棒。
