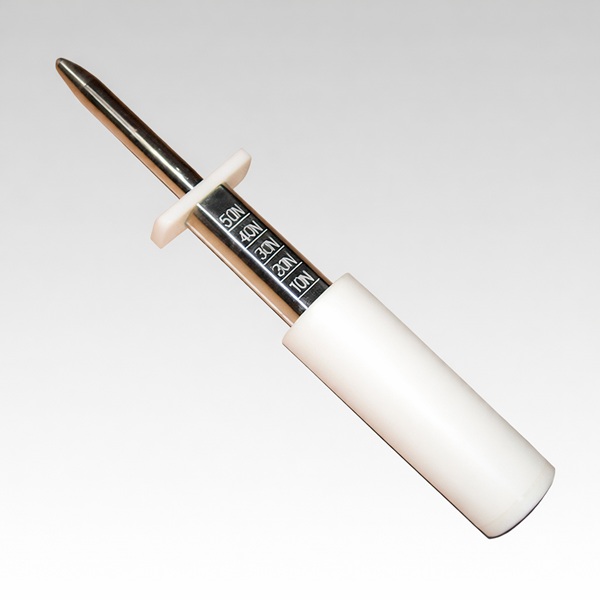

试验直指带推刀（11号试验探棒）

试验直指带推刀（11号试验探棒）

1、根据GB4706.1、GB2099.1及相关 IEC61032、 UL等相应条款制作而成。
2、试验直指是进行家用和类似用途电器防触电保护试验的必备器具。

技术参数：

1、弯指直径：12 mm

2、弯指长度：80mm

3、挡板直径：50mm

4、挡板厚度：5mm

5、施加压力：10N、20N、30N、40N、50N

6、参考标准：GB4706.1-2005第8.1.1条、IEC61032：1997 图7（11号试验探棒）

产品用途、应用范围与常用名称

本产品也常称11号带推力试验直指、带推力刚性试验指、试具11或IEC61032图7试验探棒，主要用于家用电器、电器附件及相关产品的危险部件可触及性和防触电安全测试。

适用标准与国内外标准对应关系

GB/T 16842-2016《外壳对人和设备的防护 检验用试具》等同采用IEC 61032:1997，11号试具对应IEC 61032图7。家用电器项目还应结合具体产品执行的GB/T 4706系列或IEC 60335系列标准确定作用力和判定要求。

测试原理、关键参数与测试方法

试具弯指直径12mm、有效长度80mm，并可按测试要求施加10N、20N、30N、40N或50N作用力。检测时将刚性试指按照规定方向作用于外壳开口或保护结构，观察是否能够接近或触及危险部件。

设备组成、选型建议、相关设备与技术服务

设备由刚性试验直指、挡板、手柄和作用力机构组成，可配置推拉力计或固定力值结构。无推力型可参考11号试验探棒，弯曲试验指可参考标准试验指（试具B）。
