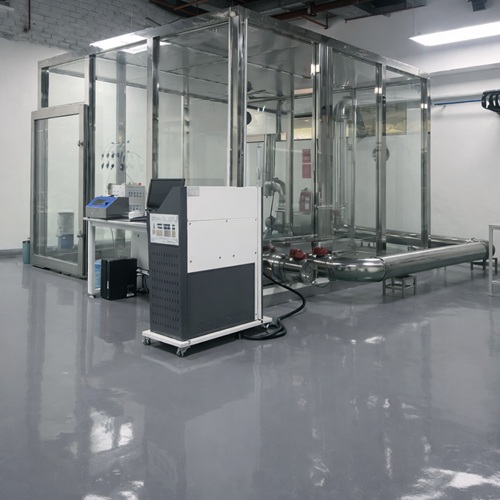

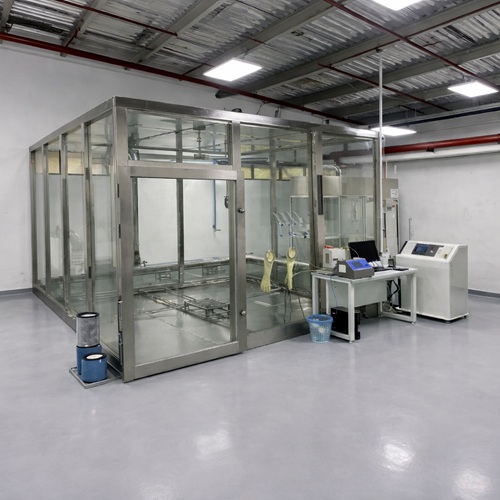

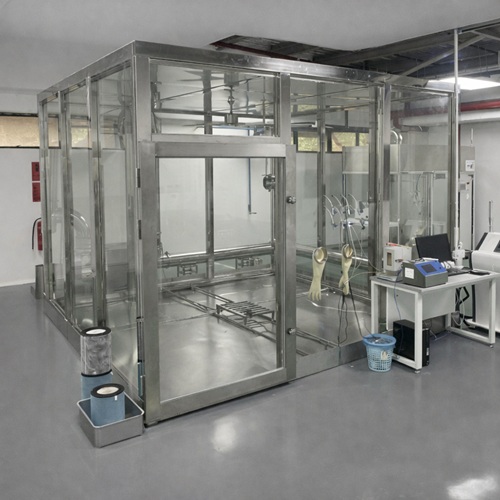

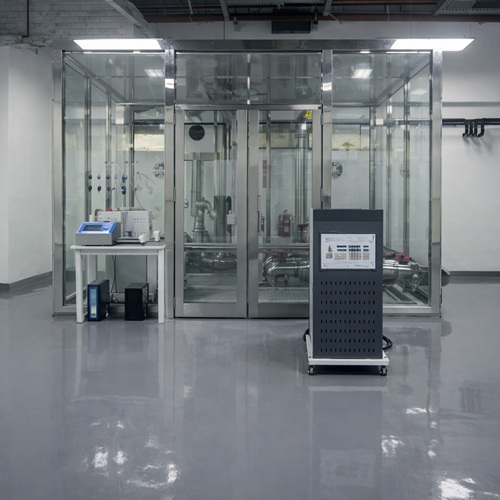

30m³甲醛甲苯空气净化器测试舱

一、 设备简介

  30立方米甲醛甲苯空气净化器测试舱主要用于模拟检测空气净化器污染物去除试验，依据QB/T 5364-2019 《GB/T18801-2015空气净化器》设计制作。

 30立方米甲醛甲苯空气净化器测试舱主要由实验室、空气循环装置、排气系统、加样装置、设备电器控制系统（电器开关、传感器等）组成。

二、试验台主要组成

实验室

实验室组成：试验间、日光灯、1.4m 家用吊扇、试验台架、电源插座等；

尺寸：V=3400W * 2500H * 3500L ≈30m3；

泄漏率：泄漏率<0.05；

材质：10mm 钢化玻璃，内壁不锈钢材质，观察窗配备采集加样孔；

设备安装：

1、两个侧面各预留一个 450*450（mm）安装口并作为内部空气循环进出风口，在靠近侧面的顶部预留一个排气专用口；

2、安装一扇密闭舱门；

3、预留采样孔和加样孔（3+3）

4、顶部安装一台 1.4m家用吊扇和 4 台 40W 日光灯；

安装工艺：所有连接部位均使用硅橡胶条和玻璃硅胶进行密封，保证实验室的密闭性。

空气循环装置

设备组成：循环风机、管道、中效过滤器，高效过滤器、调节风阀等；

风机（技术参数）：循环风机：风量：1800m3/h；全压：500Pa；

材质：循环管道均不锈钢材质制作；

设备安装：将循环风机的进风口连接到实验室已预留好的一侧将其作为空气循环的进风口，并安装一个风阀，在风阀之后安装一个过滤效率为 60%的中效过滤器；再将在循环风机的出风口先安装一个过滤效率为 99.9%的高效过滤器，然后在安装一个调节阀，出口连接至实验室已经预留好的另一侧安装口；

安装工艺：管道所有连接部位均使用密封条和玻璃硅胶进行密封，防止循环过程中外部颗粒的进入。

排气系统

系统组成：轴流风扇、风阀、管道、可调节百叶窗、防水百叶窗；

风机：轴流风机：风量：1000m3/h  全压：300Pa；

材质：管道均采用不锈钢材质（或镀锌板）；

设备安装：将管道一端连接至试验器预留排气口，并将可调节百叶窗安装在排气口出，另一端连接至风阀，然后连接至轴流风扇排出室外；

安装工艺：整体连接均使用法兰式连接，所有连接部位均使用密封条和玻璃硅胶进行密封处理，风阀所有叶片间的连接均使用密封条进行处理。

设备组成：加样装置:红塔山牌香烟、真空泵、电子点烟器、相机三脚架、加样口组成采样装置：气管、相机三脚架；

主要作用：污染物加注和采集颗粒物使用。

三、 主要测量参数

测量项目	范围/信号范围	测量精度
电压	0～300 V	±2V
电流	0～20 A	±0.2A
功率因数	0．1～1	±0.01
频率	40～70HZ	±0.1HZ
温度	-20～50℃	±0.5℃
湿度	10%～90%	3%
