电池针刺试验数据怎么看？电压、温度、针刺力与位移曲线分析

电池针刺试验主要用于研究电池在受到局部机械穿刺后可能产生的内部短路、温度变化和安全响应。在实际测试中，有的电池在钢针刺入后电压迅速下降，有的电池电压变化不明显但温度持续升高，还有的试样出现短暂的电压波动，随后才发生明显的热反应。

因此，不能只凭电池是否起火、爆炸，或者某一瞬间的电压数值判断整个针刺过程。对于具备数据采集功能的测试系统，应将电压、温度、针刺力、位移和试验时间结合起来分析，才能更准确地描述电池受到穿刺作用后的状态变化。

一、电池针刺试验为什么要同步采集多种数据？

电池针刺过程同时涉及机械加载、电极与隔膜损伤、电气状态变化以及可能发生的放热反应。不同数据反映的是不同方面的变化。

电压数据主要用于观察电池端电压在穿刺前后的变化；温度数据用于分析测温位置的热响应及温升发展过程；针刺力数据可以反映钢针进入样品时受到的机械阻力；位移数据用于记录钢针运动过程和实际行程。

这些数据需要建立统一的时间对应关系。只有明确某一时刻钢针处于什么位置、受到多大阻力，以及电压和温度是否发生变化，才能对异常现象进行更有依据的分析。

对于具备同步采集功能的设备，建议将钢针开始接触样品、针刺运动、达到规定深度、停止或保持、退出及后续观察等过程分别标记，形成完整的试验时间记录。

二、针刺后电池电压突然下降说明什么？

当钢针破坏电池内部结构时，可能使正负极之间形成异常导电通路，造成局部内部短路。在这种情况下，电池端电压可能出现快速下降、波动或持续衰减。

但电压下降幅度并不完全等于短路程度，也不能单凭一次电压骤降直接认定电池已经热失控。实际曲线还可能受到电池荷电状态、接触位置、测量接线、采样频率和信号干扰等因素影响。

分析电压曲线时，应重点关注针刺前电压是否稳定、首次明显变化发生在什么时间、下降是否持续、是否存在短时恢复，以及电压变化与钢针位置之间的对应关系。

如果针刺后电压没有明显变化，也不能直接认定电池内部没有受到损伤。应结合针刺深度、力值变化、温度响应和其他观察结果进行判断。

三、温度曲线为什么可能比电压变化更晚？

针刺引起的局部内部短路可能首先在电池内部产生热量，而温度传感器通常安装在电池外表面。内部热量传递到测温位置需要一定时间，因此表面温度出现明显上升的时间可能晚于电压变化。

此外，温度曲线与测温位置密切相关。针刺点附近、极耳附近及电池外壳不同区域的温升速度可能不同。仅使用单个温度测点时，测得的温度不一定代表内部最高温度。

分析温度曲线时，可以关注初始温度、开始升温时间、温升速率、最高记录温度以及后续温度变化趋势。对于存在明显放热反应的试样，还应结合冒烟、排气、鼓胀、起火等现象的发生时间进行记录。

需要注意的是，表面温度没有快速上升，不等于电池内部没有局部过热。判断电池热安全状态时，应结合试验方法、传感器布置和完整观察结果。

四、针刺力与位移曲线能分析哪些机械变化？

针刺力与位移曲线用于分析钢针进入电池样品时的机械响应。在针刺开始阶段，钢针与外壳或包装材料接触后，加载阻力通常会发生变化；随着钢针继续进入，曲线可能出现新的峰值、下降或波动。

这些变化可能与电池外壳变形、包装材料破坏、内部层状结构受力以及夹具状态有关，但不能仅凭某一个力值峰值就确定钢针穿过了哪一层材料。

分析力—位移数据时，重点应放在起始接触位置、加载过程的力值变化、明显峰值与下降区间、达到的最终位移，以及试验过程中是否出现异常冲击或明显偏载。

不同电池结构的曲线不宜直接比较。例如，圆柱形电池、方形金属壳电池和软包装电池在外壳刚度、内部结构及固定方式方面存在明显差异。只有在针具规格、试样固定条件和测试程序具有可比性的情况下，力—位移曲线之间的比较才有意义。

五、怎样把电压、温度、力值和位移曲线对应起来？

多参数数据分析的关键不是单独查看每条曲线，而是将它们放到同一时间轴上，识别机械事件与电热响应之间的先后关系。

可以先找到钢针开始接触样品的时刻，再确认针刺运动过程中力值和位移的变化；随后观察电压首次明显变化的时间，最后分析温度开始上升及持续变化的情况。

例如，某次试验中如果力—位移曲线出现明显变化，随后端电压下降，而表面温度经过一定时间才开始上升，那么这些现象可能反映机械穿刺、电气异常与热响应之间的时间关联。

但这种关联本身不等于已经确定具体的内部失效位置。若需要进行机理研究，还应结合试验后检查、影像记录或其他适当的分析手段。

同样，如果电压和温度信号几乎同时出现突然异常，也要先排除测量通道断线、接头松动、电磁干扰或采集系统异常，不能直接将所有突变都解释为电池内部反应。

六、针刺试验中常见的数据异常怎样排查？

电压曲线突然变为零： 应区分真实电压下降与采集线脱落、端子接触不良、通道超量程或采集故障。可以结合其他电压通道及试验视频进行交叉分析。

温度曲线瞬间跳变： 应检查测温线固定方式、传感器接触、线路损伤和采集通道状态。突变数据需要结合其他测点判断。

力值曲线剧烈波动： 可能与钢针偏斜、试样滑移、机构振动、夹具刚度或传感器信号有关，应结合位移记录和试验过程确认。

位移变化与针刺程序不一致： 需要检查位移零点、行程控制、机械限位以及设备记录的位移是执行机构位移还是钢针相对于样品的实际贯入深度。

不同通道的数据时间不一致： 应核对各通道时间戳、采样设置和数据导出方式，避免将不同时间点的信号错误对应。

异常数据应保留原始记录及相关说明，不宜简单删除或人工修饰后再用于试验结论。

七、针刺试验的数据采集频率越高越好吗？

采样频率会影响快速变化过程的记录能力。采样频率过低时，短时间内发生的电压波动或力值变化可能无法被完整捕捉；但采样频率高并不意味着测量结果必然更准确。

数据质量还与传感器响应、测量精度、滤波设置、通道同步方式、采样时间戳以及控制系统有关。

对于需要分析针刺瞬间电压和力值变化的项目，应结合试验目的确定采样方案，并确认整个测量链路具备相应响应能力。长期观察温度变化时，还需要考虑记录时长、数据量及测温稳定性。

试验报告中应记录实际采用的采样设置和测量通道，不应仅凭软件界面显示的刷新速度判断真实采样能力。

八、不同电池的针刺曲线可以直接比较吗？

同一套设备测试不同电池时，曲线差异可能十分明显。电池材料体系、荷电状态、容量、外壳结构、内部极片排列、针刺位置及环境条件都会影响试验响应。

例如，相同的钢针和针刺速度并不能保证不同规格电池产生相同的内部损伤。不同样品的温度测点位置如果不一致，其最高测量温度和温升速率也可能缺乏直接可比性。

进行多组试验比较时，应尽量保持试样预处理、荷电状态、针具规格、针刺位置、针刺速度、夹具方式、温度测点及采集设置的一致性。对于不可避免的差异，应在试验记录中明确注明。

因此，比较曲线时不仅要看峰值大小，还应结合试验条件、时间顺序和样品状态进行综合分析。

九、电池针刺试验报告需要记录哪些内容？

完整的针刺试验报告应能够让技术人员复核试验条件、测试过程和数据结论。对于研发性试验，建议至少包括以下内容：

对于试验中出现的异常波形，应尽可能保留完整原始数据和对应时间段的视频或现场记录，便于后续复核。

十、怎样选择具备多参数监测能力的针刺试验设备？

对于需要分析电池内部短路及机械损伤响应的检测项目，除了确认钢针规格、针刺速度、最大针刺力和试验空间，还应关注设备能否同步记录电压、温度、针刺力、位移与时间。

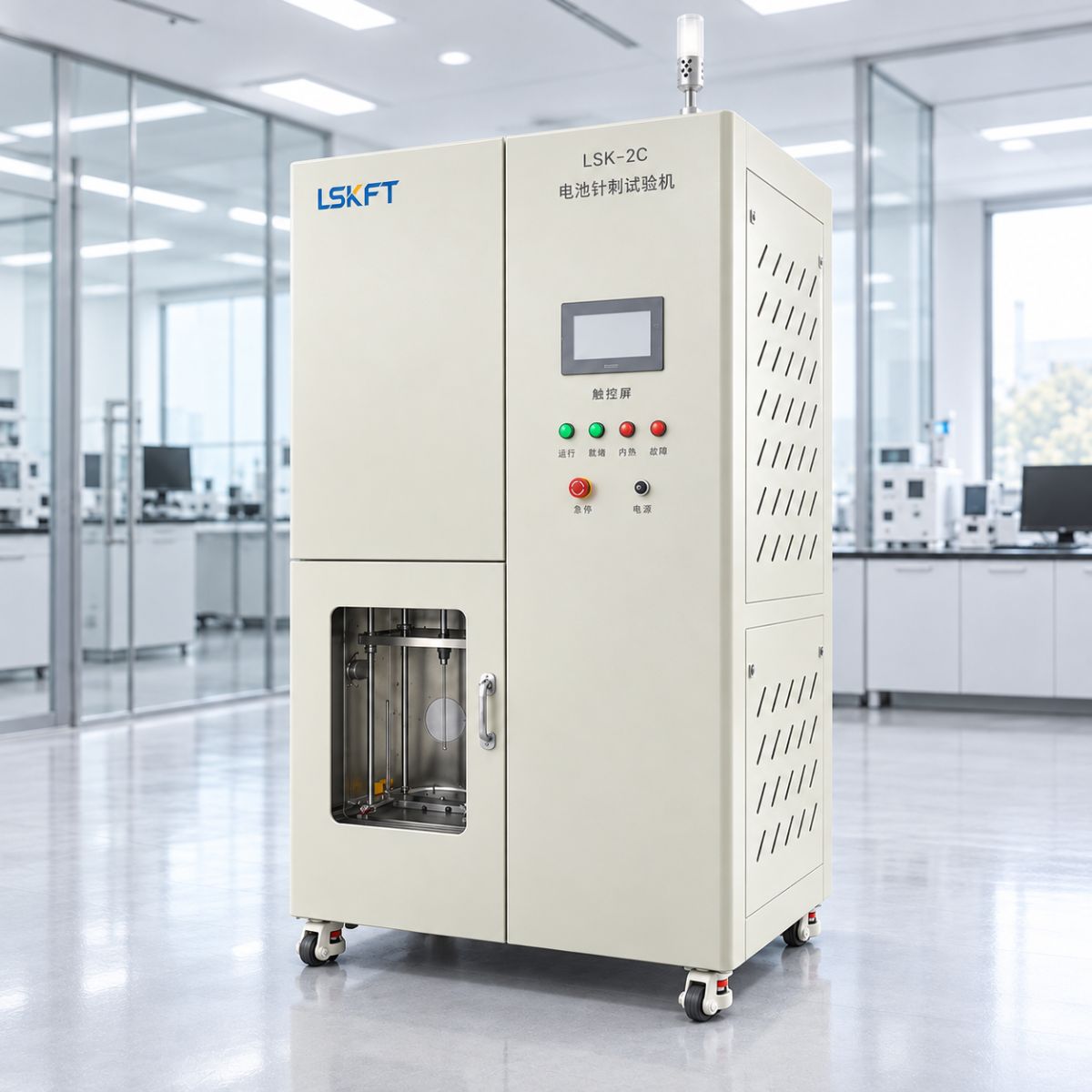

LSK-ZC电池针刺试验机可配置不同规格的针刺钢针，针刺速度为10～50mm/s可调，针刺力为10～50kN可调，液压缸行程为0～500mm。设备支持电压、温度、力值、位移及试验时间等数据采集，并可保存测试曲线和导出试验数据。

对于需要开展针刺过程分析的实验室，还应根据实际项目确认数据通道数量、采样设置、传感器精度、夹具结构以及防爆观察、远程控制和排烟防护条件。

深圳市朗斯科检测仪器有限公司提供LSK系列电池机械安全检测设备，可根据电池类型、试样尺寸及检测要求配置相应试验系统。对于仅需开展独立针刺项目的实验室，可选择专用针刺测试设备；同时需要挤压和针刺试验的项目，则应进一步比较组合式设备的加载能力、测试空间和工装配置。

十一、总结

电池针刺试验的数据分析应以完整试验过程为基础，而不能依靠单一曲线作出结论。电压变化反映电气状态的变化，温度曲线提供热响应信息，力值与位移曲线则有助于分析机械穿刺过程。将这些数据按照统一时间基准进行关联，能够提高试验记录和失效分析的完整性。

对于电池生产企业、研发实验室和第三方检测机构，建立规范的采集、记录、异常排查和报告流程，比单纯关注某一个最高温度或最低电压更有意义。最终安全判定仍应依据实际采用的试验方法、适用标准及观察要求进行。
