产品型号：LSK-3-150
产品类型：三箱式冷热冲击试验箱
工作室容积：150L
结构形式：高温区＋低温区＋独立试验区
低温等级：-40℃ / -50℃ / -70℃可选
高温等级：+100℃，可选+150℃
冲击方式：冷热气流切换，试样保持固定

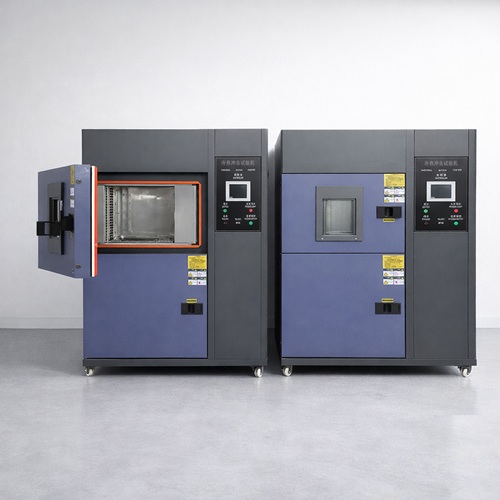

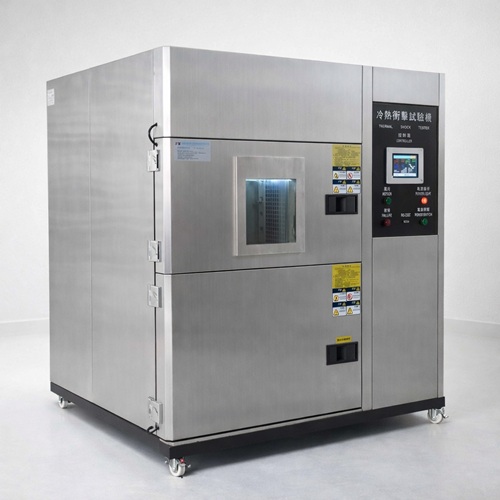

LSK-3系列三箱式冷热冲击试验箱是一种用于模拟产品在高温与低温环境之间快速变化的温度冲击试验设备，也常称为三箱式温度冲击试验箱、三槽式温度冲击试验箱、三箱冷热冲击试验箱和三箱式高低温冲击试验箱。
设备由高温蓄热区、低温蓄冷区和独立试验区组成。与二箱式冷热冲击试验箱通过吊篮移动样品不同，三箱式结构在试验过程中样品保持固定，通过风门和气流控制系统将高温空气或低温空气快速导入试验区，使样品承受规定的冷热冲击和温度变化。
这种结构特别适合体积较大、连接线较多、不适合频繁移动，或需要在固定状态下进行通电、信号采集和功能监测的产品。
LSK-3系列可提供50L、80L、100L、150L、225L等工作室规格，低温等级可根据机型选择-40℃、-50℃或-70℃，高温端可根据配置达到+100℃或+150℃。设备适用于电子元器件、汽车电子、新能源部件、半导体、通信设备、仪器仪表、金属、塑胶及材料组件的冷热冲击和环境可靠性试验。
国内温度变化试验可参考GB/T 2423.22-2012；国际项目可根据实际产品标准参考IEC 60068-2-14:2023。具体高低温值、驻留时间、恢复时间、循环次数及判定要求应以被测产品执行标准为准。
| 型号 | 工作室容积 | 工作室尺寸 W×D×H | 外形尺寸 W×D×H | 样品参考承重 |
|---|---|---|---|---|
| LSK-3-050 | 50L | 400×350×350mm | 1750×1400×1720mm | 30kg |
| LSK-3-080 | 80L | 400×400×500mm | 1750×1450×1820mm | 30kg |
| LSK-3-100 | 100L | 400×500×500mm | 1750×1550×1820mm | 50kg |
| LSK-3-150 | 150L | 500×500×600mm | 1850×1550×1920mm | 60kg |
| LSK-3-225 | 225L | 750×600×500mm | 1580×1840×1960mm | 80kg |
| 参数类别 | 技术项目 | LSK-3系列参考参数 |
|---|---|---|
| 温度性能 | 低温试验等级 | -40℃ / -50℃ / -70℃，按机型配置 |
| 温度性能 | 高温试验等级 | +100℃，可根据配置选择+150℃ |
| 蓄冷性能 | 低温槽预冷极限参考 | -55℃ / -65℃ / -85℃，对应不同低温等级配置 |
| 蓄热性能 | 高温蓄热区范围 | RT～+200℃ |
| 蓄热性能 | 高温区升温时间 | RT～+200℃≤35min |
| 蓄冷性能 | 低温区降温时间 | RT～-70℃≤85min |
| 冲击性能 | 试验区温度恢复时间 | ≤5min，最终以实际机型及试验条件为准 |
| 温度性能 | 温度波动度 | ±1.0℃ |
| 温度性能 | 温度均匀度 | ≤±2℃ |
| 冲击方式 | 温度冲击方式 | 高温气流与低温气流自动切换，试样保持固定 |
| 风门系统 | 切换方式 | 气动风门/气流切换机构 |
| 运行控制 | 运行方式 | 程序运行、定值运行 |
| 使用环境 | 环境温度 | 5℃～25℃ |
| 使用环境 | 环境湿度 | ≤85%RH |
| 系统类别 | 配置项目 | 技术说明 |
|---|---|---|
| 箱体结构 | 三箱结构 | 高温蓄热区＋低温蓄冷区＋独立试验区 |
| 箱体材料 | 内箱 | SUS304不锈钢 |
| 箱体材料 | 外箱 | A3冷轧钢板喷涂或按项目配置不锈钢 |
| 保温系统 | 绝热材料 | 聚氨酯发泡＋玻璃纤维隔热材料 |
| 加热系统 | 加热方式 | 镍铬合金电热丝加热 |
| 空气循环 | 循环方式 | 长轴离心电机配多翼式离心风轮 |
| 风门系统 | 冲击切换 | 气动风门及冷热气流切换系统 |
| 制冷系统 | 制冷方式 | 机械压缩制冷，不同低温等级根据配置采用相应制冷系统 |
| 制冷系统 | 冷却方式 | 风冷或水冷，根据设备规格及项目要求配置 |
| 制冷系统 | 制冷剂 | 根据设备温区、制冷系统及项目要求确定 |
| 控制系统 | 控制器 | PLC＋彩色触摸屏可编程控制系统 |
| 控制系统 | 程序容量 | 最多120组程序，每组最大20段 |
| 控制系统 | 运行方式 | 程序方式、定值方式 |
| 测量系统 | 温度传感器 | PT100 |
| 控制系统 | 显示分辨率 | 温度0.1℃；时间0.1min |
| 通讯功能 | 数据接口 | RS232 / RS485 / USB / 网络远程功能可选 |
| 电源系统 | 电源 | AC380V 50Hz 三相四线＋保护地线 |
| 气源系统 | 工作气压 | 0.4～0.7MPa |
| 标准附件 | 附件配置 | Φ50mm测试孔、样品架、电源线、样品电源端子及脚轮等 |
| 安全保护 | 保护功能 | 漏电、压缩机过热、过流、高低压、超温、风机过热、冷却水异常及故障报警等 |
LSK三箱式冷热冲击试验箱主要用于高温、低温快速转换及温度冲击环境可靠性试验，可根据被测产品实际执行标准设置高温值、低温值、驻留时间、恢复时间及循环次数。
国内常用相关标准包括：
GB/T 2423.22-2012《环境试验 第2部分：试验方法 试验N：温度变化》
GB/T 5170.2-2017《环境试验设备检验方法 第2部分：温度试验设备》
国际项目可参考：
IEC 60068-2-14:2023《Environmental testing - Part 2-14: Tests - Test N: Change of temperature》
需要注意的是，现行GB/T 2423.22-2012等同采用IEC 60068-2-14:2009，而IEC国际标准目前已经更新到2023版，因此国内标准与当前IEC最新版的版本时间并不完全一致。具体试验条件应按照被测产品执行标准、技术协议及实验室要求确定。
三箱式冷热冲击试验箱由高温蓄热区、低温蓄冷区和独立试验区组成。
试验开始前，高温区和低温区分别预先达到设定温度，被测样品固定放置在独立试验区内。
进行高温冲击时，控制系统打开对应风门，将高温区经过调节的热空气快速导入试验区；进行低温冲击时，则切换风门，将低温区冷空气快速导入试验区。
整个试验过程中样品无需在高温区和低温区之间机械移动，通过冷热气流切换即可完成规定的温度冲击循环。
这种结构特别适合连接测试线缆较多、需要通电运行、实时采集信号、体积较大或不适合频繁机械移动的被测产品。
| 对比项目 | 二箱式冷热冲击试验箱 | 三箱式冷热冲击试验箱 |
|---|---|---|
| 结构形式 | 高温区＋低温区 | 高温区＋低温区＋独立试验区 |
| 样品位置 | 样品随吊篮移动 | 样品固定在试验区 |
| 冲击方式 | 吊篮在高、低温区之间快速转换 | 通过冷热气流和风门切换 |
| 样品移动 | 需要移动 | 不需要移动 |
| 连接线缆 | 对线缆连接有一定限制 | 更适合外接线缆及信号采集 |
| 通电测试 | 根据样品结构配置 | 更方便进行通电和实时监测 |
| 适用样品 | 结构牢固、可以随吊篮移动的产品 | 较大、较重、连接线多或不宜移动的产品 |
| 主要特点 | 温区直接切换，结构相对简单 | 样品保持固定，测试连接更方便 |
如被测样品可以随吊篮在高温区与低温区之间快速转换，可查看：二箱式冷热冲击试验箱。
三箱式冷热冲击试验箱适用于需要评价材料、零部件和整机产品在快速温度变化环境下可靠性的测试项目。
常见应用包括电子元器件、半导体器件、PCB及电子组件、汽车电子、新能源汽车零部件、电池相关部件、通信设备、仪器仪表、连接器、传感器、金属材料、塑胶材料及其他需要冷热冲击环境试验的产品。
对于测试过程中需要外接电源、通讯线、测量线或实时进行电性能监测的产品，三箱式结构可以使样品始终保持固定位置，更便于线路连接和数据采集。
选型时首先需要确定实际执行标准以及高温和低温试验条件。
例如需要确认最低冲击温度是-40℃、-50℃还是-70℃，最高试验温度是+100℃还是更高，同时还应确认高低温驻留时间、循环次数以及对试验区温度恢复性能的要求。
其次需要根据样品外形尺寸和数量选择工作室容积。LSK-3系列可提供50L、80L、100L、150L、225L等规格。
选择工作室尺寸时不应只考虑样品能否放入，还需要为气流循环保留合理空间，避免样品过度阻挡风道而影响温度恢复和均匀性。
如果样品需要在试验过程中通电，应提前提供单个样品功率、总发热量、供电方式和线缆数量。
对于大功率发热样品，还需要根据实际热负载核算设备的制冷和温度恢复能力。
此外还应确认设备安装现场的电源、气源、冷却水条件以及实验室散热和维护空间。
相关阅读：冷热冲击试验箱怎么选？二箱式和三箱式区别、温度范围及测试标准详解
三箱式设备在进行冷热冲击时，样品保持在独立试验区。
冷热气流切换以后，试验区温度需要从原来的温度状态快速达到新的目标温度。
因此，除了高温区和低温区的预热、预冷能力以外，试验区温度恢复性能也是三箱式设备的重要指标之一。
实际恢复时间会受到目标温度、样品体积、样品热容量、样品发热量、工作室容积以及设备制冷和加热能力影响。
因此，在比较不同三箱式冷热冲击试验箱时，不应只比较“-70℃”或“+150℃”这样的极限温度，还需要结合实际负载条件下的温度恢复能力进行判断。
三箱式冷热冲击试验箱和三槽式温度冲击试验箱是一种设备吗？
通常属于同一类型设备。“三箱式冷热冲击试验箱”“三箱式温度冲击试验箱”“三槽式温度冲击试验箱”都是行业中常见的名称，核心特点是高温区、低温区和独立试验区三部分结构。
不会。三箱式结构的样品通常固定在独立试验区，通过风门切换高温气流和低温气流完成冷热冲击。
应根据被测产品实际执行标准及最低冲击温度确定。若实际标准只要求-40℃，通常没有必要单纯为了参数更低选择-70℃机型。
可以根据样品及项目要求设计测试孔、电源端子和信号连接接口。但样品如果自身发热，应提前提供功率和发热量，以便核算设备负载能力。
两种设备用途不同。冷热冲击试验箱重点模拟快速温度变化产生的热冲击，高低温试验箱更适用于常规高温、低温和温度循环试验，应根据产品标准选择。
