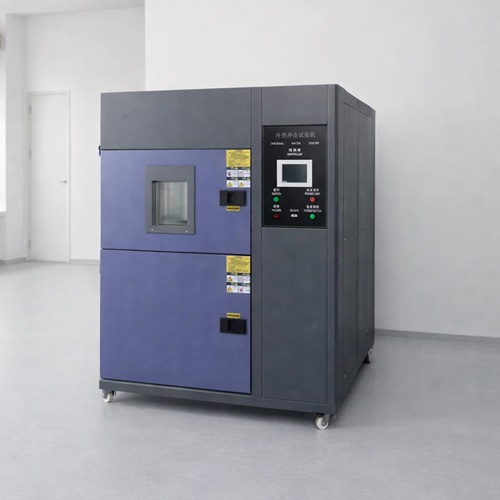

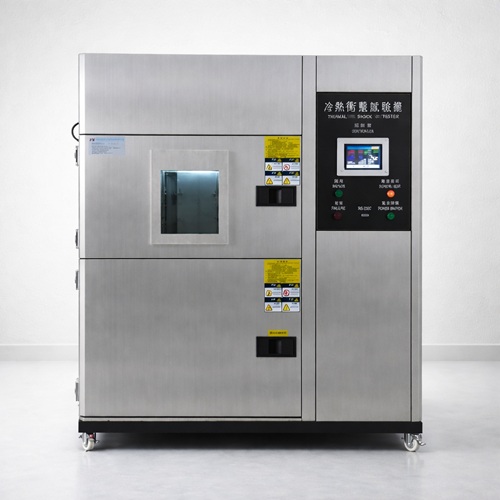

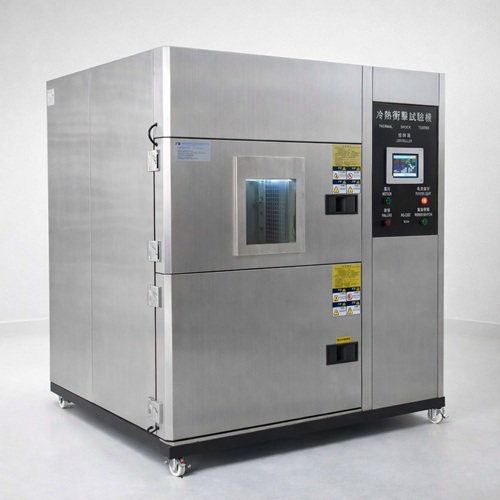

产品型号：LSK-R150
产品类型：二箱式冷热冲击试验箱（吊篮式温度冲击试验箱）
工作室容积：150L
低温等级：-40℃ / -50℃ / -70℃可选
高温等级：+100℃，可选+150℃
适用试验：高低温冲击、冷热冲击、快速温度变化试验
LSK-R系列冷热冲击试验箱是一种用于模拟产品在极高温与极低温环境之间快速转换的温度冲击试验设备，也常称为高低温冲击试验箱、温度冲击试验箱、冷热冲击试验机、二箱式冷热冲击试验箱、两箱式冷热冲击试验箱、二槽式温度冲击试验箱和吊篮式冷热冲击试验箱。
设备采用高温蓄热区、低温蓄冷区和样品转换机构组成二箱式温度冲击系统。试验时，被测样品放置在吊篮中，根据设定程序在高温区与低温区之间快速转换，在较短时间内形成明显温差，以评价产品和材料因热胀冷缩产生的物理变化、结构损伤及环境可靠性。
LSK-R系列提供50L、80L、100L、150L、225L等工作室规格，低温试验等级可根据机型选择-40℃、-50℃或-70℃，高温端可根据配置达到+100℃或+150℃。设备适用于电子元器件、汽车电子、汽车零部件、新能源部件、半导体、金属、塑胶、橡胶、通信设备、仪器仪表及材料组件的冷热冲击和温度变化试验。
国内温度变化试验可参考GB/T 2423.22-2012；国际项目可根据实际产品标准参考IEC 60068-2-14:2023。具体高低温值、驻留时间、转换时间、循环次数及结果判定应以被测产品实际执行标准为准。
| 型号 | 工作室容积 | 工作室尺寸 W×D×H | 样品参考承重 |
|---|---|---|---|
| LSK-R050 | 50L | 400×350×350mm | 30kg |
| LSK-R080 | 80L | 400×400×500mm | 30kg |
| LSK-R100 | 100L | 400×500×500mm | 50kg |
| LSK-R150 | 150L | 500×500×600mm | 60kg |
| LSK-R225 | 225L | 750×600×500mm | 80kg |
| 参数类别 | 技术项目 | LSK-R系列参考参数 |
|---|---|---|
| 温度性能 | 低温试验等级 | -40℃ / -50℃ / -70℃，按机型配置 |
| 温度性能 | 高温试验等级 | +100℃，可根据配置选择+150℃ |
| 蓄冷性能 | 低温槽预冷极限参考 | -55℃ / -65℃ / -85℃，对应不同低温等级配置 |
| 蓄热性能 | 高温槽范围 | RT～+200℃ |
| 蓄热性能 | 高温槽升温时间 | RT～+200℃≤35min |
| 蓄冷性能 | 低温槽降温时间 | RT～-70℃≤85min |
| 转换性能 | 温度转换时间 | 10～20s，按现有设备参数；最终以实际机型技术协议为准 |
| 温度性能 | 温度波动度 | ±1.0℃ |
| 温度性能 | 温度均匀度 | ≤±2℃ |
| 转换机构 | 样品转换方式 | 吊篮在高温区和低温区之间自动快速移动 |
| 运行控制 | 运行方式 | 程序运行、定值运行 |
| 使用环境 | 环境温度 | 5℃～25℃ |
| 使用环境 | 环境湿度 | ≤85%RH |
| 系统类别 | 配置项目 | 技术说明 |
|---|---|---|
| 箱体结构 | 高温区/低温区 | 独立高温蓄热区与低温蓄冷区 |
| 箱体结构 | 内箱材料 | SUS304不锈钢 |
| 箱体结构 | 外箱材料 | A3冷轧钢板静电喷涂或按配置采用不锈钢 |
| 保温系统 | 绝热材料 | 聚氨酯发泡＋玻璃纤维隔热材料 |
| 加热系统 | 加热方式 | 镍铬合金电热丝加热 |
| 空气循环 | 循环方式 | 长轴离心电机配多翼式离心风轮 |
| 制冷系统 | 制冷方式 | 机械压缩制冷，不同低温等级根据配置采用相应制冷系统 |
| 制冷系统 | 冷却方式 | 标准方案可采用水冷式，根据设备规格及项目配置确定 |
| 制冷系统 | 制冷剂 | 根据设备温区、制冷系统及项目要求确定 |
| 转换系统 | 转换机构 | 电动样品吊篮/转换机构，高低温区自动切换 |
| 控制系统 | 控制器 | PLC＋彩色触摸屏可编程控制系统 |
| 控制系统 | 程序容量 | 最多120组程序，每组最大20段 |
| 控制系统 | 运行方式 | 程序方式、定值方式 |
| 测量系统 | 温度传感器 | PT100 |
| 控制系统 | 显示分辨率 | 温度0.1℃；时间0.1min |
| 安全保护 | 保护功能 | 超温、过流、高低压、压缩机过热、风机保护、转换机构异常、漏电及故障报警等 |
冷热冲击试验箱适用标准
GB/T 2423.22-2012《环境试验 第2部分：试验方法 试验N：温度变化》
该标准目前仍为现行国家标准，并等同采用IEC 60068-2-14:2009。新的国标修订项目20253281-T-469目前处于批准阶段，尚未正式替代现行2012版。
GB/T 5170.2-2017《环境试验设备检验方法 第2部分：温度试验设备》
该标准已全部代替GB/T 5170.2-2008，2025年复审结论为继续有效。
IEC 60068-2-14:2023《Environmental testing - Part 2-14: Tests - Test N: Change of temperature》
IEC当前国际版本为2023年第7版，已经替代2009年第6版。
不同电子、电气、汽车、新能源、军工或材料产品还可能有各自产品标准规定的温度冲击条件。设备最终配置及试验程序应根据实际执行标准确定。
二箱式冷热冲击试验箱主要由高温蓄热区、低温蓄冷区、样品吊篮、转换机构、制冷系统、加热系统、空气循环系统和程序控制系统组成。
试验开始前，高温区和低温区分别预先达到设定温度。
被测样品固定在吊篮中，按照设定程序在高温区与低温区之间快速转换，使样品在较短时间内经历明显的温度变化。
这种快速冷热转换会使不同材料因热膨胀系数差异产生热应力，可用于评价焊点、连接件、封装材料、塑胶件、金属结构及电子组件在冷热冲击环境下的可靠性。
高低温试验箱主要是在同一个工作室内通过制冷和加热逐渐改变温度，常用于高温、低温和温度循环试验。
冷热冲击试验箱则通过高温区与低温区之间快速转换，使样品在较短时间内经历明显温差变化。
因此，两者主要区别在于温度变化方式和变化速度。
高低温试验箱更适合一般高低温环境适应性测试。
冷热冲击试验箱更强调快速温度变化产生的热应力，适合需要温度冲击、热冲击或热震可靠性评价的产品。
二箱式冷热冲击试验箱由高温区和低温区组成，样品通过吊篮或移动机构在两个温区之间快速转换。
这种结构的特点是样品实际进入不同温区，冷热冲击直接，适用于能够承受移动的样品。
三箱式冷热冲击试验箱通常由高温区、低温区和独立试验区组成，样品保持在测试区不移动，通过高温气流和低温气流切换实现温度冲击。
对于体积较大、连接线较多、不适合频繁移动或需要保持固定状态的样品，可以根据实际项目选择三箱式结构。
所以二箱式和三箱式并不是简单的“谁更高级”，而是样品结构、测试方式和实验室需求不同。
如被测样品在温度冲击过程中不适合移动，可查看：三箱式冷热冲击试验箱
选型时重点确认样品尺寸、重量、低温等级、高温温度、转换时间、驻留时间及循环次数。
50L、80L、100L、150L、225L等不同容积应根据样品实际大小选择，同时需要确认转换吊篮的承载能力。
低温规格可根据实际标准选择-40℃、-50℃或-70℃等级。
如果样品尺寸较大、连接线复杂或不适合随吊篮移动，应考虑三箱式冷热冲击试验箱。
对于通电运行或发热样品，还需要提前提供样品功率和发热量，以确认设备在实际负载条件下的温度恢复能力。
另外应重点关注：
温度转换时间
高低温槽预热、预冷性能
温度恢复能力
温度波动度和均匀度
吊篮承重
程序循环能力
制冷系统
安全保护
设备冷却水条件
相关阅读：冷热冲击试验箱怎么选？二箱式和三箱式区别、温度范围及测试标准详解
Q：冷热冲击试验箱和温度冲击试验箱是一种设备吗？
A：通常属于同一类设备，只是行业叫法不同。温度冲击试验箱、高低温冲击试验箱和冷热冲击试验箱都是常见名称。
Q：二箱式冷热冲击试验箱为什么又叫吊篮式？
A：因为样品通常放置在吊篮或转换架中，通过机械机构在高温区和低温区之间快速移动。
Q：-40℃、-50℃和-70℃怎么选？
A：应根据产品实际执行标准和最低冲击温度选择，不建议单纯为了参数更低而增加制冷系统成本。
Q：冷热冲击试验箱能不能替代高低温试验箱？
A：不建议简单互相替代。冷热冲击主要用于快速温度变化，高低温试验箱主要用于较常规的高温、低温和温度循环环境。
Q：样品需要通电测试怎么办？
A：应提前提供样品功率、发热量、连接方式和线缆需求，再根据实际项目设计测试孔、供电和样品固定结构。
