IEC60879塔扇电风扇性能测量室

测量装置按照 BS EN IEC 60879:2019 技术规格要求： 采用塔扇和无叶风扇矩形风量累加测量方法，能符合塔扇及无叶风扇 等风量测试要求.采用 16 个风速表采集风速（横向扫描完再上下扫描），如何测量电风扇风量、风速、风压等能效指标。

技术参数：

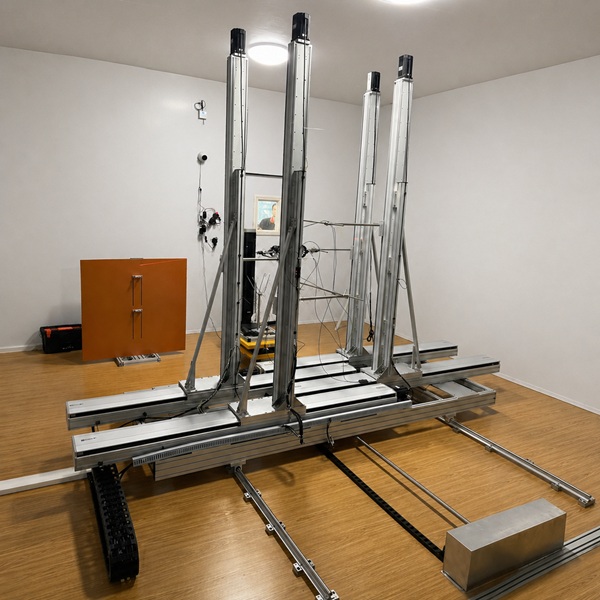

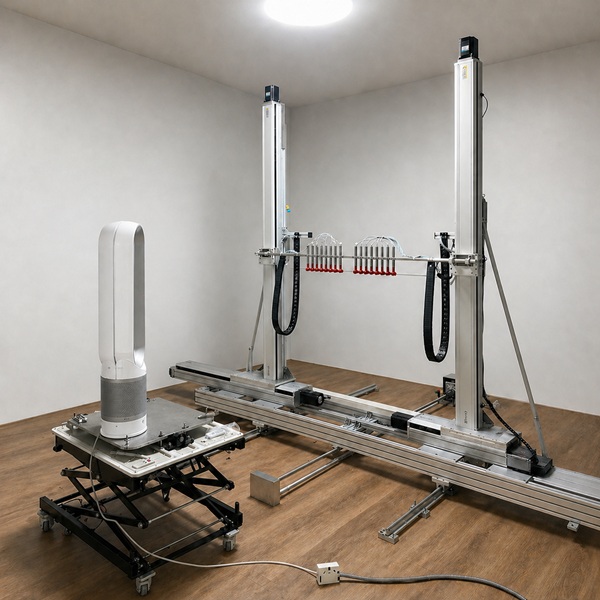

1、风量测量支架及传动机构（多个风速计水平分布，从风扇中心处处，横向方向扫描完以后，40mm的增量横向上下扫描，测点测得的所有风速都低于24m/min.停止扫描。风速计中心高度1200 mm、1500 mm可调；横向导轨行程2400mm，纵向导轨行程2000m。

2、风量测量风速表及传感器（40 mm的叶轮式风速仪，灵敏度不低于0.4 m/s，zui大量程为1200 m/min）。

3、被测机水平垂直升降机构（平台在550mm-1300mm高度内可调）。

4、被测机测试距离调整机构（平台在距风量测量支架600mm-1550mm距离内可调）

5、被测机水平及同心位置调整机构（±15度）。

6、变频电源：3000VA（±2%）

7、功率表：单相电参数表（0.5级）

8、控制柜及低压电器、步进电机驱动装置

9、计算机、模块和接口板步进电机驱动板/RS485通讯板

10、测试软件

11、试验房体采用100mm聚氨酯冷库板，房间6000米长方向装有1块活动墙板，两边装有滑轨。当测量小于或等于400mm扇叶直径的风扇时，只需推动活动墙到4500mm位置，当测量大于400mm扇叶直径的风扇时，推动活动墙到6000mm位置。
