产品型号：LSK-FLS-2
电风扇性能测试装置，依据国标GB/T 13380-2007《交流电风扇和调速器》附录A及IEC60879标准建造的，满足GB/T 13380-2007《交流电风扇和调速器》和GB 12021.9-2008《交流电风扇能效限定值及能效等级》的要求，为了行文方便，并且因为测试方法基本一样，能符合台扇、璧扇、台地扇、落地扇及吊扇等风量测试要求.
电风扇性能测试装置
一、电风扇能效试验室落地扇风量测量试验室适用范围：
1、系统采用计算机控制，能显示出每一测试点的风速值、一般每3分钟一个测点（包括走位、延时1分钟左右及测试时间2分钟左右），每一圆环的平均风速及点风量，能自动生成检测结果和过程曲线，并其打印出来。计机配置不低于工业计算机及数据采集软件，支持实时数据显示、过程曲线、测试数据存储、结果统计及报告输出；
2、测试范围：台扇、壁扇、台地扇、顶扇和转页扇、落地扇、（吊扇，吊扇灯此设备不可用）
3、装置应符合IEC60879标准关于风量测试的要求，设计合理、自动化程度高、使用方便、经久耐用具有承重及抗振能力；
4、试验时，应从距离扇叶轴线20mm左右两点处开始测量，以每40mm的增量沿着水平直线逐点向两边移动，直到所测得的平均风速下降到低于24m/min时为止；
5、系统应配有可测电压、电流（真有效值）、功率的多功能电量测量仪和500VA变频（±1%）调压电源，具体配置看配置表；

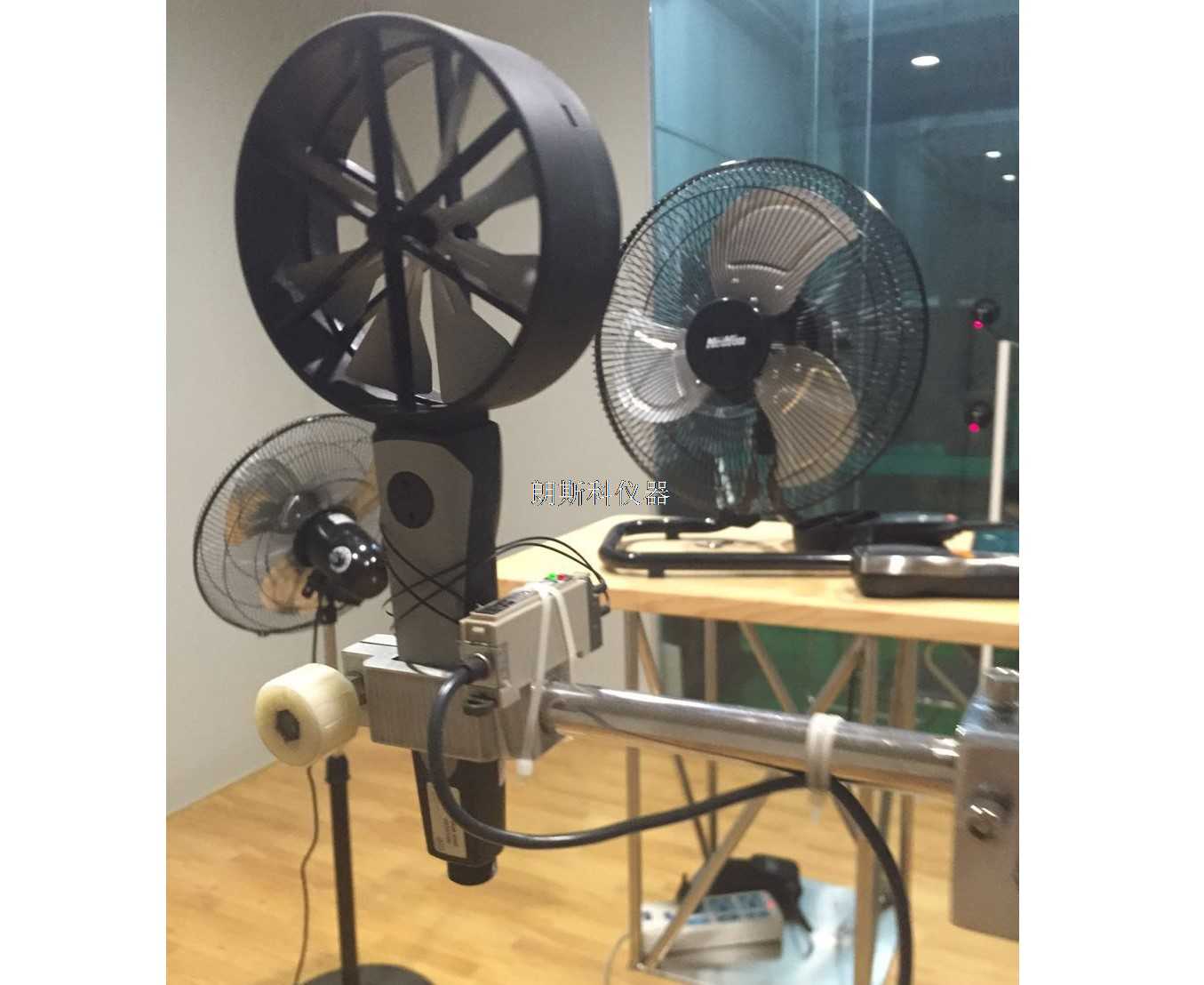

6、德国德图435-2型叶轮风速计，叶轮直径100mm;共4个；
7、风扇固定架及风速表座具备万向调节云台，安装高度也能在要求的范围内方便的调节；
二、试验屏尺寸及建造（实验室外墙和内屏尺寸）

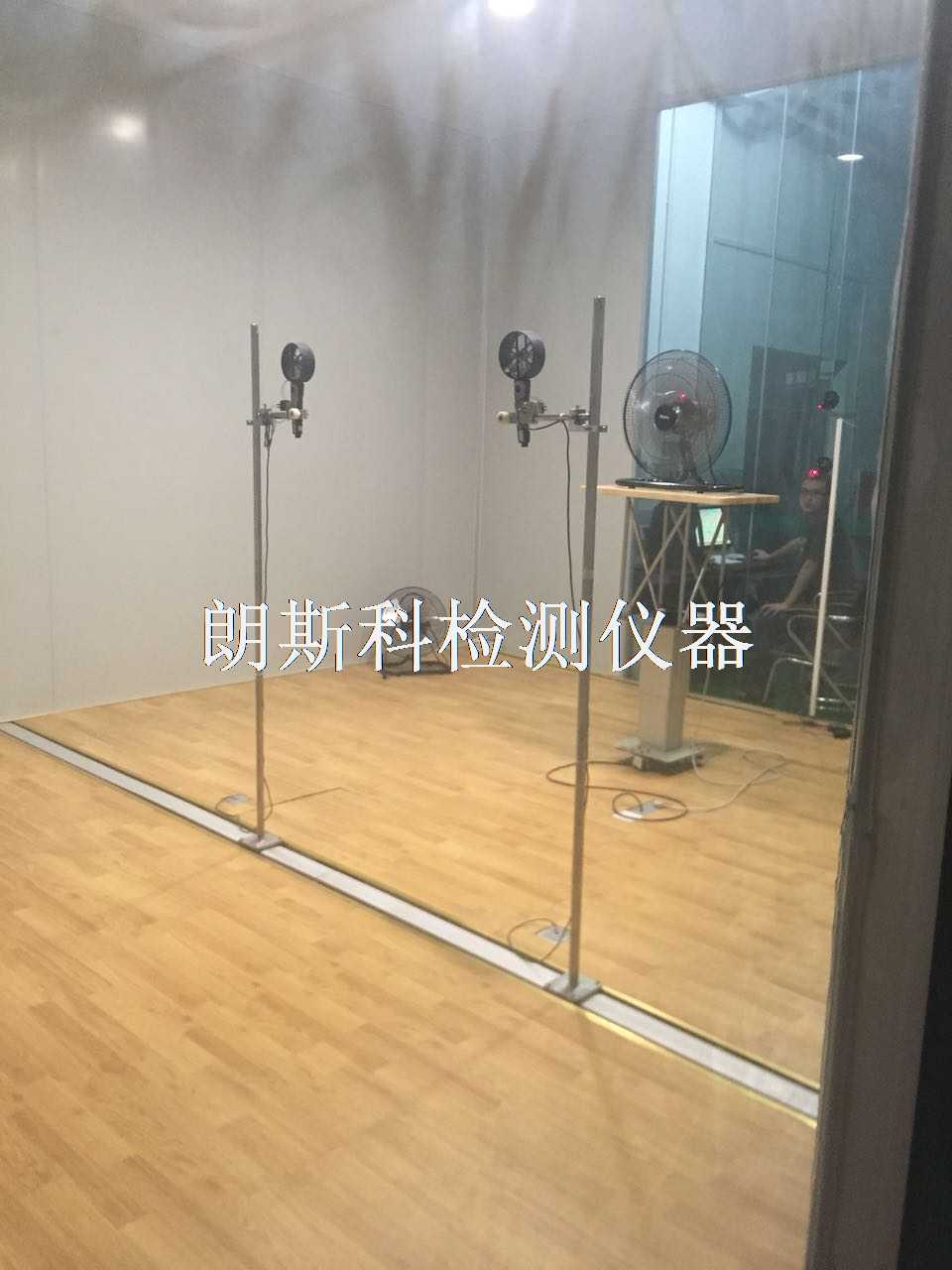

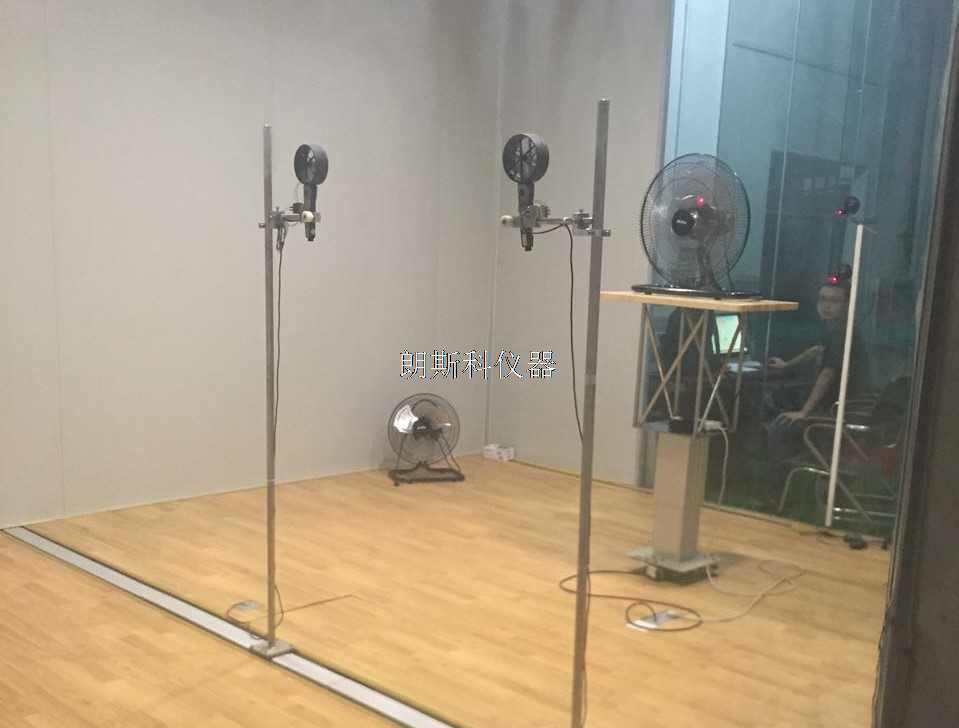

地板需要注明如何建造（见合同附件图纸）试验屏采用50mm厚聚苯乙烯轻型隔热板搭建，地板必须保证水平，传感器走位机构直接建造在地板上，测试机构尽量小巧，以达到最小限度地影响风场。测试装置本体是分离结构的，因此被测风扇告诉运转时的不稳定振动也不会影响到风速传感器。

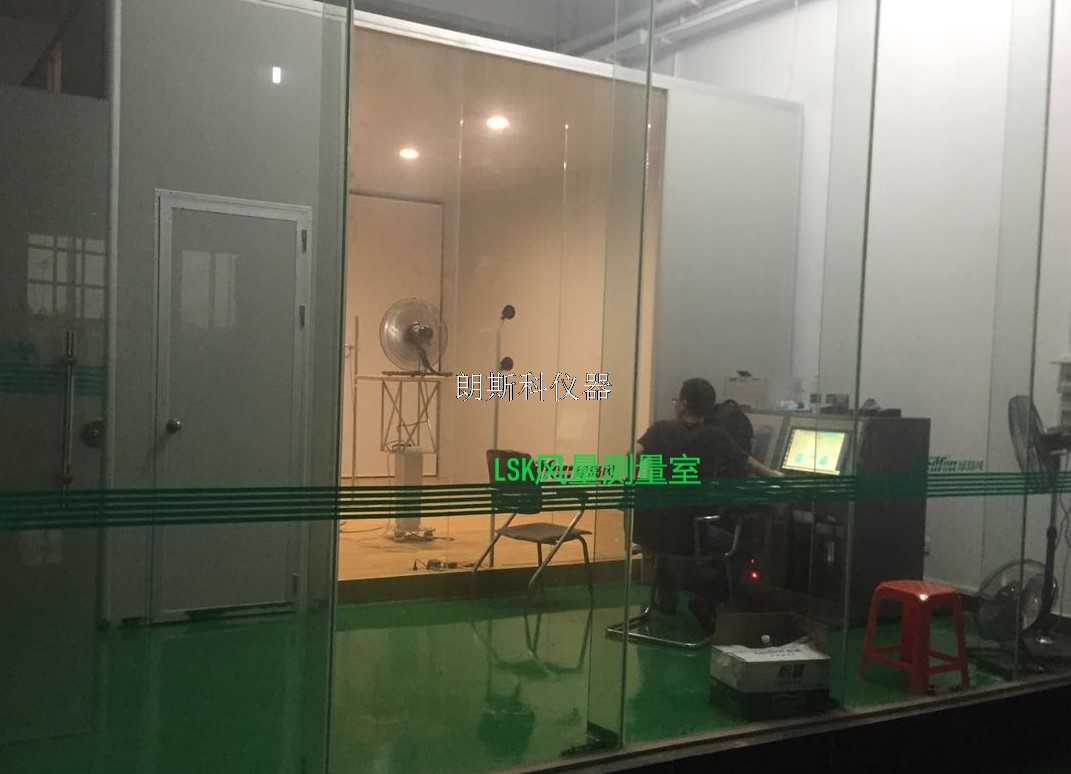

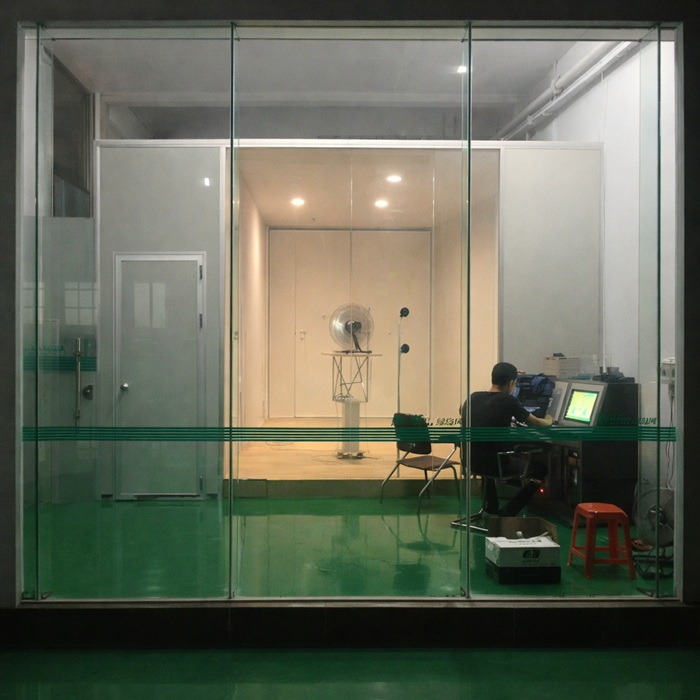

三、实验室外墙和内屏合并安装：
1、实验室外墙的尺寸有三种：
分别为吊扇6.5米*6.5米*3米，落地扇6米*4.5米*3米，壁扇4.5米*4.5米*3米；
外墙安装方式：采用固定式如6.5米*6.5米*3米外墙和拼装式如6米*4.5米*3米和顶板，开有进出门。
进出门大小需要做具体规定，另外增加观察窗，同时观察窗大小也需要具体规定，另外需要规定强度外墙所使用的材质：使用高防火等级的防火板，表面静电喷涂；
外墙的厚度，及防火等级；约为20mm；
2.实验室内屏的尺寸：4.5米*4.5米*3米。
内屏的安装方式：拼装式（由多块主板和辅板用紧固件连接）。如何拼装（见合同附件），需要有图纸。另外原来的设计是滑动的。
另外需要规定强度内屏所使用的材质：采用50mm厚聚苯乙烯轻型隔热板搭建，高防火等级的防火板，表面静电喷涂；
实验室内屏的一面墙需安装一扇门，以便实验室人员放收样品，查看测试环境等；
四、门大小需要做具体规定
内屏墙脚需要有0.45m高度的墙可以翻转，以便充当吊扇实验内屏。
吊扇是如何固定及升降的：在顶板上有一个带有电机和导向的2500mm的简易升降架，电机带动安装有测试吊扇的固定板升降调整上下高度位置，固定板可到达距地面1.5米处，方便更换天花和安装样品。
密闭性：测试不同风扇时，相应的测试房间密闭良好，不影响测试质量。
五、主要技术参数与功能
1、主要技术参数
能符合台扇、璧扇、落地扇及柱扇等风量测试要求
试验室尺寸：（小风扇4500*4500*3000）单位：毫米
2、主要功能
用于测试风速、温度、湿度、电参数（电压/电流/功率/功率因数）、转速及时间
3、技术要求
3.1适用范围(单位：毫米)
台扇扇叶直径200,230,250,300,350,400,450500
璧扇扇叶直径250,300,350,400,450500
台地扇扇叶直径300,350,400,450500
落地扇扇叶直径300,350,400,450,500,600
转叶扇扇叶直径200,230,250,300,350,400，450，500
3.2测量精度
温度范围：0-50℃精度：低于±0.5℃
风速范围：0-20m/s精度：低于±0.01m/s+2%度数
电流范围：0-5A精度：低于±0.5%
电压范围：0-300V精度：低于±0.5%
功率范围：0-1000W精度：低于±0.5
常用名称：电风扇性能测试装置、电风扇风量测试系统、风扇性能试验装置、IEC60879风扇测试设备、电风扇性能测量系统。
主要用于台扇、落地扇、壁扇、塔扇及其他舒适风扇的性能测试，可测量风量、风速分布、输入功率、转速及相关运行参数。测试系统可根据风扇类型配置测量空间、风速传感器阵列、电参数仪表和自动数据采集程序。
国内舒适风扇性能测试可依据GB/T 43552-2023，该标准等同采用IEC 60879:2019；产品性能还可结合GB/T 13380-2018相关要求。国际项目可依据IEC 60879:2019及其现行AMD1:2025修订内容进行确认。不同风扇类型对应的测量距离、测点布置和数据计算方式应按具体标准执行。
实际测试时应依据产品工作模式、样品尺寸、安装方式及采用的标准版本确定试验环境、测量仪器、预处理条件和数据计算程序，避免将不同版本标准的参数直接混用。
风扇在规定测试环境中稳定运行，通过多点风速测量或标准规定的测量方法获得空气速度分布，再结合测量面积和测试程序计算风量及相关性能指标。关键参数包括测点位置、风速、转速、输入功率、环境温湿度和测试距离。
测试系统可配置自动计时、传感器采集、运行状态监控和数据计算功能。试验前应完成仪器校准和环境条件确认，保证不同样品及不同批次测试具有良好的重复性。

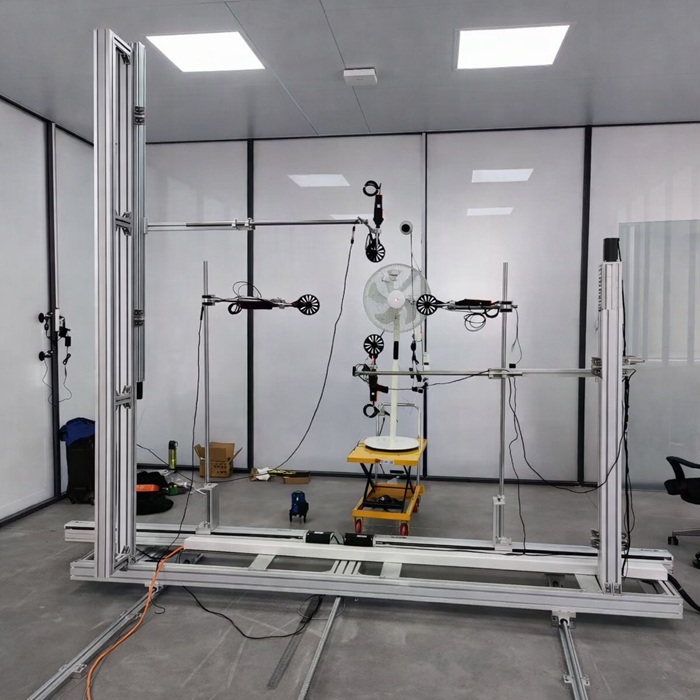

设备通常由性能测试空间、风速传感器阵列、移动或定位机构、电参数测量、转速测量、温湿度采集和测试软件组成。选型时应明确风扇种类、最大尺寸、风量范围、测试标准及是否需要自动扫描和报告功能。
更多设备可查看电风扇吸油烟机检测设备。深圳市朗斯科检测仪器有限公司可提供风扇性能、吸油烟机风量、油脂分离度及气味降低性能测试设备和实验室配套方案。
电风扇性能测试装置主要用于台扇、落地扇、壁扇、循环扇及其他适用舒适风扇的风速、风量、电参数、转速和能效相关性能测量。
在实验室建设、设备采购及检测项目中，本类设备也常被称为电风扇性能测量装置、电风扇性能测试设备、电风扇性能试验装置、风扇性能测试装置、风扇风量测试系统、电风扇性能测量系统。不同叫法所对应的核心需求通常都是对电风扇空气性能及电气性能进行可重复、可记录的测量。

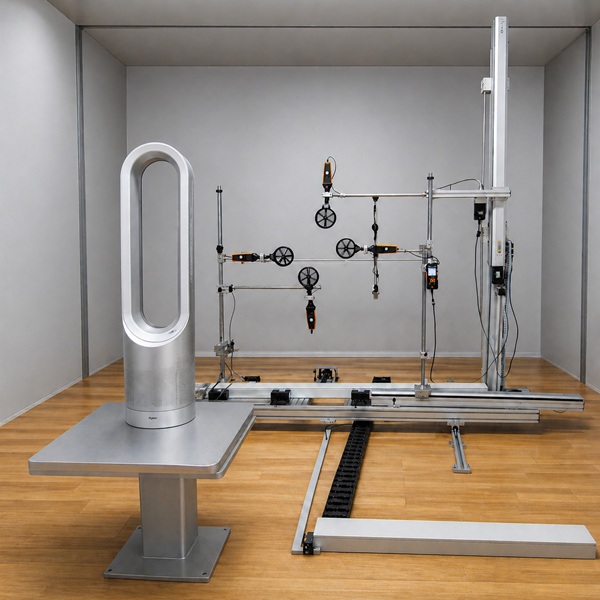

设备可根据被测风扇类型、叶轮尺寸、送风形式、适用标准和实验室空间进行配置。塔扇、无叶风扇、吊扇等产品的测量方法与普通台扇、落地扇可能存在差异，应根据实际产品类别和适用标准选择对应测试方案。
完整的电风扇性能测试系统可根据项目配置测试空间或测量室、风速传感器及扫描机构、温湿度采集模块、电参数测量仪、转速测量模块、控制系统和测试软件。
选型时建议提供被测风扇类型、最大叶轮或整机尺寸、测试档位、适用标准、所需测量参数、实验室空间以及是否需要自动扫描、曲线分析和报告输出等信息。
对于普通台扇、落地扇和壁扇风量测试，可同时参考 电风扇风量测试装置； 对于塔扇、无叶风扇及IEC 60879相关实验室方案，可参考 IEC60879塔扇电风扇性能测量室。
深圳市朗斯科检测仪器有限公司可根据产品类型、检测标准及实验室尺寸提供电风扇性能测试设备、自动扫描系统、数据采集软件及实验室整体测试方案。
电风扇能效相关测试可结合 GB 12021.9-2021《电风扇能效限定值及能效等级》 进行。该标准主要涉及电风扇能效限定值、能效等级及相应测试要求， 与GB/T 13380产品性能测试及IEC 60879性能测量的适用目的并不完全相同， 实际测试项目应根据产品类别和检测要求确定。
