产品型号：LSK-YJX
本装置摆脱了传统人工对电容器、电感器、滤波器的引脚线的试验方法，该设备采用松下PLC控制和触摸屏显示操作，使得试验定位准确、计时优良及性能稳定，还具备断电记忆（部分参数）、出错警告、实验提示音等人性化功能，还采用了美国IMS公司先进技术生产的高性能步进驱动器控制动力源。

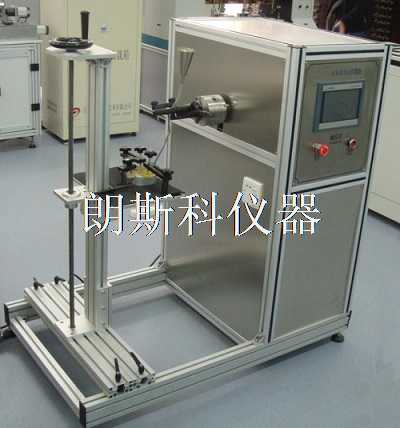

电容器引脚线拉力弯曲扭转试验机
概述： 电容器引脚线拉力弯曲扭转试验机摆脱了传统人工对电容器、电感器、滤波器的引脚线的试验方法，该设备采用松下PLC控制和触摸屏显示操作，使得试验定位准确、计时优良及性能稳定，还具备断电记忆（部分参数）、出错警告、实验提示音等人性化功能，还采用了美国IMS公司先进技术生产的高性能步进驱动器控制动力源。
性能指标：
1.拉力试验： 手动垂直加载砝码；
2.加载时间：0～999s，连续可调；
3.弯曲试验： 每次对一根引线弯曲；
4.弯曲角度： 0～90度可调；
5.其精度： ±2度；
6.动作周期： 1s～10s/次（弯曲角度：30度、45度、90度）；
7.其精度： ±3%；
8.弯曲次数： 1～999次；
9.其精度： ±1次；
10.扭转试验： 可连续扭转180度；
11.其精度： ±2度；
12.加载砝码： 0.5N、1N 、1.25N 、2.5N、5.0N、10N、20N、40N八个；
13.其精度： ± 1％；
14.动力源： 步进电机，转距 9㎏.㎝；
15.控制器： PLC-FP0；
16.显示和操作： 触摸屏-GT11；
17.仪器尺寸：约600mm（长）×450mm（深）×750mm（高）
18.工作电源： 220V ± 10％,50/60Hz ± 2Hz。
用于电容器、电感器、滤波器等电子元件引出端的拉力、弯曲和扭转机械强度试验。常用名称包括电容器引线拉力试验机、引脚弯曲试验机、引出端扭转测试机、元器件端子强度试验机。适用于研发验证、来料检验和元器件可靠性测试。
GB/T 2423.60-2008为引出端及整体安装件强度试验方法，等同采用IEC 60068-2-21:2006，包含拉力、推力、弯曲、扭转和转矩等试验方法。具体载荷、次数和试样安装方式还应结合被测元器件产品标准或技术条件确定。
设备通过砝码加载完成引线拉力，通过步进驱动机构完成规定角度的往复弯曲和扭转。现有参数包括0～999s加载时间、0～90°弯曲角度、1～999次弯曲、连续180°扭转以及0.5N～40N多档砝码，可通过PLC和触摸屏设定动作周期和试验次数。

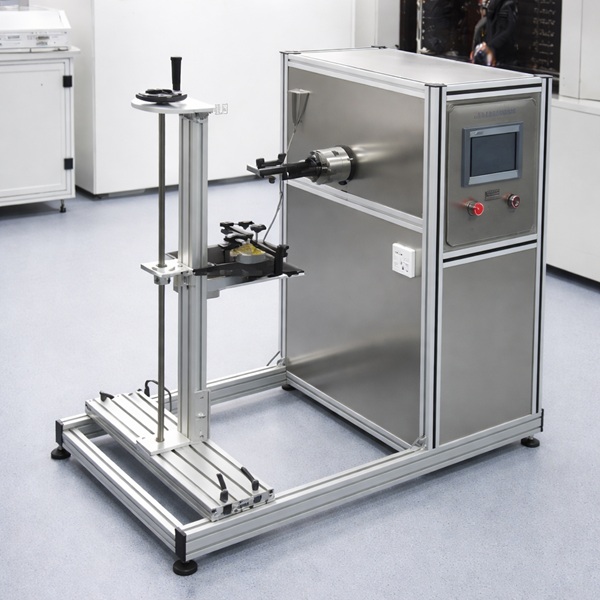

设备由试样夹具、砝码组件、弯曲/扭转执行机构、步进驱动、PLC和触摸屏组成，可按元器件引脚直径、间距和安装方式定制夹具。相关设备可查看电容器耐压试验装置和自愈式电容器自愈和极间耐压试验装置。
