产品型号：LSK-PHX
依照ＧＢ/Ｔ３６６７－２００５“交流电动机电容器”标准测试要求设计制造，用于额定电压不大于６００Ｖ，频率为５０Ｈｚ的自愈电容器进行破坏性试验，内含直流试验仪器和交流仪器两部分。设备有直流电压及电流、交流电压及电流显示；另设备有负载短路、过载等保护措施；具有操作简单、显示直观、调整方便等特点。

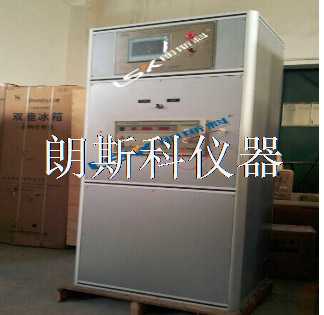

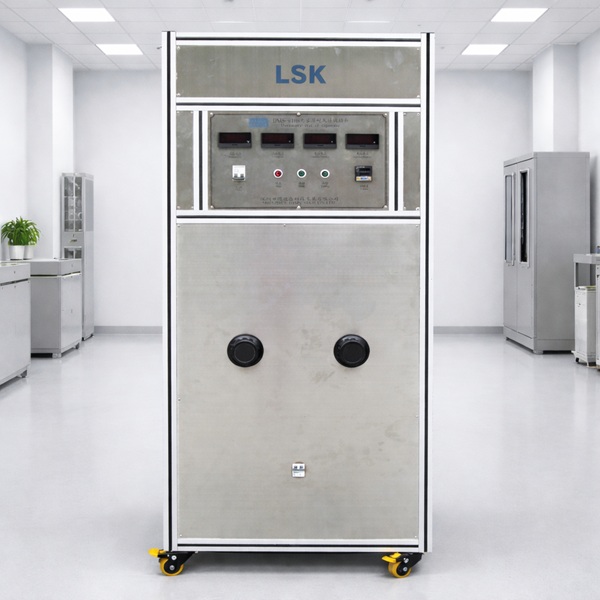

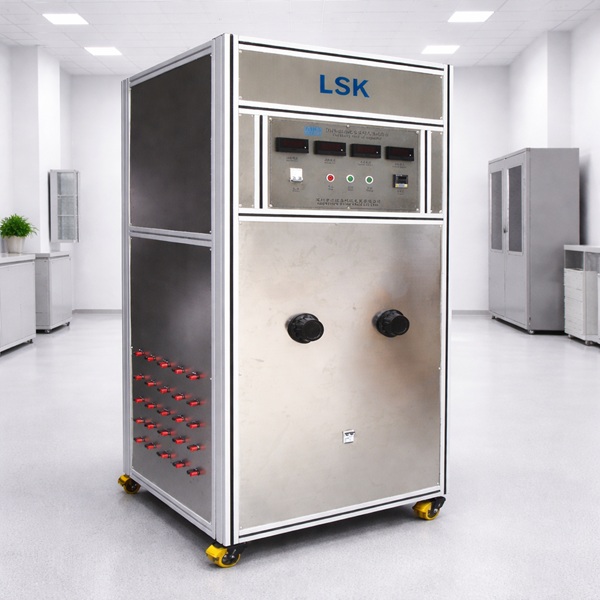

自愈电容器破坏性试验装置
用途：本系列装置依照ＧＢ/Ｔ３６６７－２００５“交流电动机电容器”标准测试要求设计制造，用于额定电压不大于６００Ｖ，频率为５０Ｈｚ的自愈电容器进行破坏性试验，内含直流试验仪器和交流仪器两部分。设备有直流电压及电流、交流电压及电流显示；另设备有负载短路、过载等保护措施；具有操作简单、显示直观、调整方便等特点。
技术参数：
1、试验范围：
额度电压≤２５０Ｖ时，容量１～５００ｕＦ
额度电压＞２５０Ｖ时，容量１～１００ｕＦ
2、设备负载量：
１只自愈电容器；
3、试验电压：
ＡＣ：５０～７８０Ｖ±１％
ＤＣ：１～３～５·５ＫＶ±１％
4、电流显示：
ＡＣ电流：1～５１Ａ±１％
ＤＣ电流：1～5０ｍＡ±１％
5、定时试验时间：
直流实验５分钟定时：±０.２％
交流开路或运行５分钟定时：±０.２％
交流短路８小时定时：±０.２％
６、电源需求：AC220V，两相电源，20KVA
７、交流电源的瞬时短路电流至少为300A
８、设备大约尺寸：长1500宽800高1600，重量约700Kg
用于自愈式交流电动机电容器的破坏性、安全性和异常工况试验。常用名称包括自愈电容器破坏性试验装置、电动机电容器破坏试验机、交流电容器短路试验装置、自愈式电容器安全试验台。适用于运行电容器或起动电容器相关项目，但两类产品应分别按对应分标准确定试验条件。
交流电动机电容器现行标准包括GB/T 3667.1-2016和GB/T 3667.2-2016，分别等同采用IEC 60252-1:2013和IEC 60252-2:2013。GB/T 3667.1主要覆盖通用性能、试验与安全要求，GB/T 3667.2针对电动机起动电容器。设备应根据被测电容器属于运行型还是起动型选择对应条款，不能将两部分互相替代。
设备通过直流与交流两套试验回路对电容器施加规定电压、电流、开路或短路持续时间，观察破坏过程和安全表现。现有配置覆盖1～500μF或1～100μF范围、AC 50～780V、DC最高约5.5kV、AC电流至51A，并支持5分钟和8小时等定时项目及瞬时短路电流要求。
设备可由交直流电源、测量仪表、短路切换、定时控制、过载保护及安全防护结构组成。选型时需确认运行/起动电容类型、容量、额定电压、短路电流能力及试验持续时间。相关设备可查看自愈式电容器自愈和极间耐压试验装置和起动电容器耐久性试验装置。
