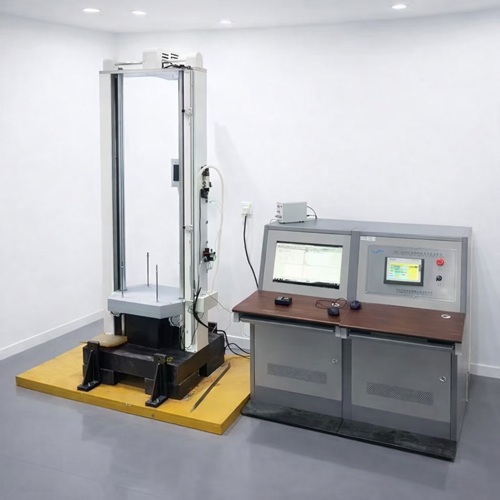

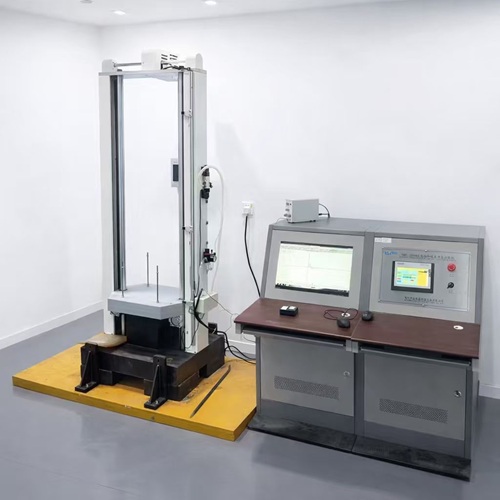

产品型号：LSK-JCJ
电池加速度冲击试验机LSK-JCJ主要用于锂离子电池、锂原电池、镍氢电池、镍镉电池、铅酸电池及电池组的机械冲击和加速度冲击安全测试，也称电池冲击试验机、锂电池冲击试验机、电池机械冲击试验机、锂电池机械冲击试验机和电池加速度冲击测试机。
设备通过冲击台产生规定峰值加速度、脉冲持续时间和半正弦冲击波形，模拟电池、电芯及电池组在使用、运输、装卸过程中受到的瞬时机械冲击，用于评价产品经冲击后是否发生泄漏、破裂、起火、爆炸或结构损伤。LSK-JCJ最大试验负载20kg，工作台尺寸400×400mm，峰值加速度150～6000m/s²，配置192kHz高速数据采集及冲击波形分析系统，可用于GB 31241、UN 38.3及相关电池机械冲击测试。
电池加速度冲击试验机用途：进行锂原电池和其它原电池、以及锂离子电池、镍氢、镍镉电池、铅酸电池等的机械冲击试验；同时还用来模拟产品在使用、装卸或运输过程中遭受冲击的环境，以确定该产品对各种冲击力的适应性，并评定其结构的完好性。
技术规格要求：
1. 适用范围：
适用于锂离子、镍氢、镍镉、铅酸、金属氢化物镍等多种类型的单体电池和电池组，依据GB8897.4-2002（idt IEC60086-4:2000）《原电池 第4部分:锂电池的安全要求》、GB8897.5-2006（idt IEC60086-5:2005）《原电池 第5部分：水溶液电解质电池的安全要求》、IEC 62133:2002《碱性或其它非酸性电解液二次单体电池和电池组 便携式密封二次单体电池和电池组的安全要求》、IEC61951-1:2003《含碱性或其它非酸性电解质的便携式密封可再充电电池和电池组 第1部分:镍镉电池》、IEC61951-2:2003《含碱性或其它非酸性电解质的便携式密封可再充电电池和电池组 第2部分:镍金属氢化物》、IEC 61960:2003《碱性或其它非酸性电解液二次单体电池和电池组 便携式二次锂单体电池和电池组》、UL 1642:2005《锂蓄电池组》进行冲击试验项目、GB 31241-2022《便携式电子产品用锂离子电池和电池组安全要求》。GB/T 36972-2018。
同时还适用于尺寸较大，重量小于20Kg的电子元器件、仪器仪表及其带包装的机电设备，按照相关标准GB/T2423.5 -1995、IEC68-2-29: 1987的要求，模拟产品在使用、装卸或运输过程中遭受冲击的环境，以确定该产品对各种冲击力的适应性，并评定其结构的完好性。
将充满电的电池固定在冲击台上，进行半正弦脉冲冲击试验，在最初的3ms内，最小平均加速度为75g n，峰值加速度为150g n±25g n，脉冲持续时间为6ms±1ms。电池每个方向进行三次加速度冲击试验。
圆柱和纽扣型电池按照其轴向和径向两个方向进行冲击试验，方型和软包装型电池按照三个相互垂直的方向一次进行冲击试验。
2. 技术指标
2.1 系统主要指标
最大试验负载（kg） | 20 |
工作台尺寸（mm） | 400*400 |
台体尺寸(L*W*H)（mm） | 1650*900*2850 |
峰值加速度（m/s2） | 150-6000（半正弦波） |
台体重量（kg） | 1000 |
电源电压 | 3φ380VAC±10% 50Hz |
消耗功率 | 1.3kVA |
2.2 测量技术指标
量程 | 0.1V、1V、10V |
采样频率 | 192kHz |
信号调理 | 模拟滤波器和160Db/Octave数字抗混叠滤波器 |
测量方式 | 单帧、多帧 |
帧长度 | 512，1024，2048，4096，8192，16384 |
测量精度 | 0.1db |
脉冲持续时间 | 50-1ms |
频率范围 | DC~22000Hz |
时域分析 | 冲击波性自动对准、自动容差带检测、峰值加速度、脉冲宽度、速度变化量等检测 |
冲击响应谱分析 | 对数分辨率1/1、1/3、1/6、1/12、1/24倍频程分析，调整阻尼系数和Q（品质因数）值，独立调整下限、上限和参考频率 |
冲击波形 | 半正弦 |
电池冲击试验机通常是用于电池、电芯和电池组机械冲击安全测试设备的通用名称。
在电池安全检测领域，根据具体测试原理，还常称为电池加速度冲击试验机、电池机械冲击试验机、锂电池冲击试验机或电池冲击试验台。
LSK-JCJ属于加速度机械冲击型电池冲击试验机，通过冲击台产生规定的加速度峰值、脉冲宽度和冲击波形，使被测电池承受瞬时惯性冲击。
该设备与采用重锤、金属棒直接撞击电池的重物冲击试验设备测试原理不同，选型时应根据实际执行标准确认所需冲击方式。
电池冲击试验机主要模拟电池在运输、装卸、跌碰及实际使用过程中受到突然机械冲击的情况。
测试过程中主要控制和记录：
峰值加速度；
脉冲持续时间；
冲击波形；
冲击方向；
冲击次数；
试样质量；
工作台负载；
冲击后电池电压变化；
电池外观和结构状态。
试验完成后，根据执行标准检查电池是否出现泄漏、破裂、起火、爆炸或其他影响安全性能的异常现象。
测试时，将电池或电池组可靠固定在冲击试验台上。
设备通过机械冲击系统使工作台在极短时间内产生规定的速度变化，从而形成相应的峰值加速度和脉冲持续时间。
冲击测量系统通过加速度传感器实时采集冲击信号，并对半正弦波形、峰值加速度、脉冲宽度及相关参数进行分析。
根据不同标准，可对电池不同方向进行规定次数的冲击测试，以评价样品承受瞬时机械冲击后的结构完整性和安全性能。
电池冲击试验机和电池重物冲击试验机并不是同一种设备。
电池加速度冲击试验机通过冲击台带动整个样品产生瞬时高加速度，主要评价电池承受机械惯性冲击的能力。
电池重物冲击试验机则通过规定质量的重物自由落下并撞击位于电池表面的金属棒，使局部冲击载荷作用于电池。
因此：
电池冲击试验机主要对应加速度、脉冲宽度和冲击波形测试。
电池重物冲击试验机主要对应重物质量、跌落高度和冲击棒结构测试。
两种测试原理、设备结构及标准条件不同，不能互相替代。
电池加速度冲击试验机
电池冲击试验机
锂电池冲击试验机
锂离子电池冲击试验机
电池机械冲击试验机
锂电池机械冲击试验机
电池冲击测试机
锂电池冲击测试机
电池加速度冲击测试机
电池加速度冲击测试设备
电池冲击试验台
锂电池冲击试验台
电芯冲击试验机
电芯机械冲击试验机
半正弦波冲击试验机
UN38.3电池冲击试验机
GB31241电池冲击试验机
电池冲击试验机是不是电池加速度冲击试验机？
在电池检测设备行业中，“电池冲击试验机”经常作为机械加速度冲击设备的简称。更准确的专业名称是电池加速度冲击试验机或电池机械冲击试验机。
为什么使用“电池加速度冲击试验机”作为产品名称？
因为“电池冲击试验机”属于较宽泛的名称，可能同时被用于加速度冲击、机械冲击甚至其他冲击测试设备。使用“电池加速度冲击试验机”能够更准确说明设备采用加速度冲击台进行测试的工作原理。
电池冲击试验机可以做半正弦波测试吗？
LSK-JCJ采用冲击试验台和冲击测量控制系统，可进行半正弦冲击波形测试，并采集峰值加速度、脉冲持续时间等相关参数。
电池冲击试验机和电池跌落试验机一样吗？
不一样。电池冲击试验机通过冲击台产生规定加速度和冲击波形，而电池跌落试验机通过样品从规定高度自由跌落产生冲击，两者测试方法和评价条件不同。
