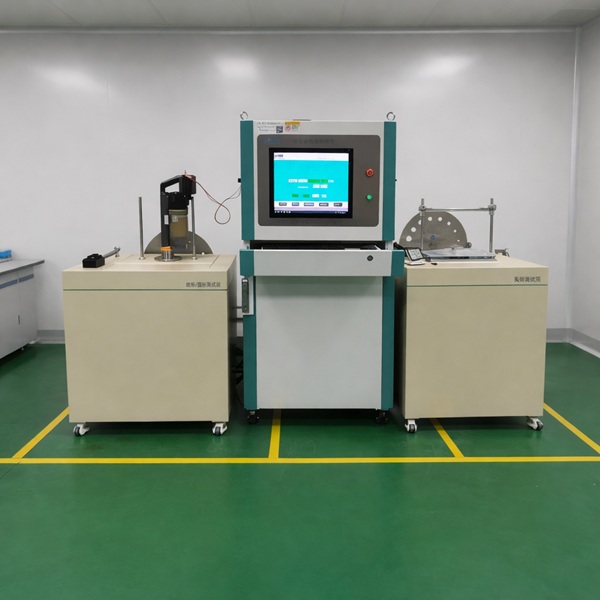

吸尘器空气性能综合测试设备

吸尘器空气性能综合测试设备

一、 概述

吸尘器性能测试台按照 GB/T20291.1、IEC60312，IEC62885、等相关测试标准制造（国标、欧标）,吸尘器性能测试台测试参数为吸尘器的电压、电流、输入功率、功率因数、吸入功 率、转速、流量、真空度和效率。 空气性能检测平台采用了一拖二双模式控制与测试，综合了欧标测试模式、美标测试模式。（双模式下可切换使用，测试数据相互不受影响）按照欧标 IEC60312、IEC62885 相关标准的要求设计并制造的的吸尘器专用测试设备。相关测试数据可通过 USB 导出测试数据、检测台广泛适用于各吸尘器生产厂家和检测机构对吸尘器的空气性能检测。

二、主要功能：

1．通过伺服电机控制，自动对进风口阀门进行调节，PLC 采集测试中吸尘器的输入电压、电流、转速、输入功率、功率因数、频率，输出功率和真空度等数据，相关的测试数据可 通过 USB 进行数据导出。

2．按各测试的数据，绘制真空度、输入功率、吸入功率、效率和风量关系曲线

3．设备采用 17 寸触摸电脑显示，能实时显示测试电参数，最大/最小风量、真空度、 输入功率、吸入功率和效率；风道全闭时，最大/最小真空度、输入功率等测试参数并记录 。

4．所测试的数据可以存储并按用户要求输出测试报告和曲线。

5.均压箱：按标准制造

6.温度补偿与修改：根据 IEC60312 中 5.2.8.4 规定大气压密度进行修正

三、相关技术参数：

1.试验项目：电压、电流、功率、功率因数、真空度、风量、吸入功率和效率；

2.相并检测数据由计算机完成计算，全部特性曲线一次完成。

3.控制方式：工业电脑+17 寸触摸屏显示

4.采用 0.25 级高精密真空传感器

5.阀体控制方式：PLC 电动控制阀门（可切换手动 6.由伺服自动控制装备控制阀门从全开到全闭的全过程测试，所测数据可以保持或打印。

技术参数：

1、根据国标、欧标相关测试要求，欧标 B 型测试方法为孔板式

2、充气室（均压箱）：尺寸及材质按相关标准设计制作；

3、测试管路：由节流阀和钢质管道形成测试管路，其测量精度为±2%。
