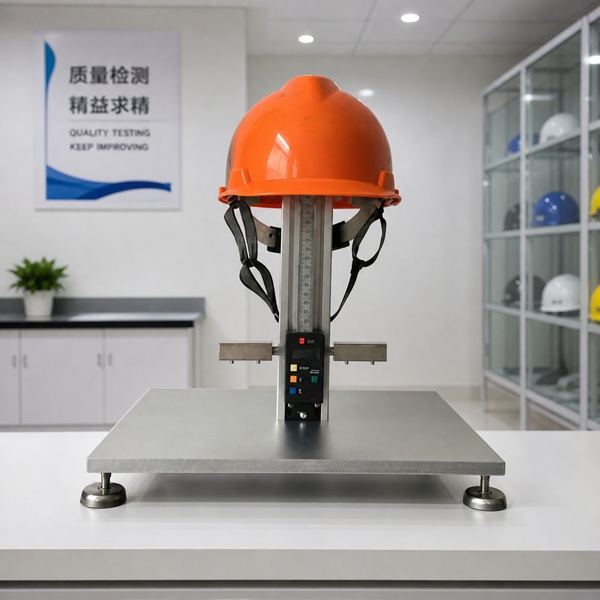

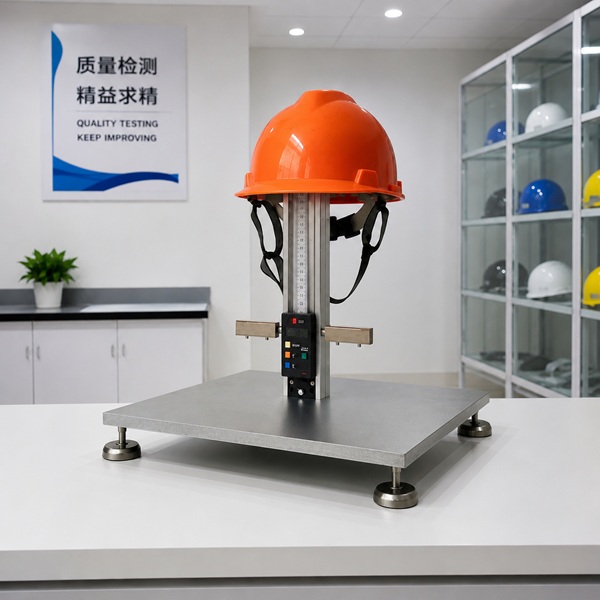

安全帽垂直间距佩戴高度仪

安全帽垂直间距佩戴高度仪

一、主要用途

本设备专门测量安全帽垂直间距和佩戴高度的仪器。 自动化程度高、操作方便，广泛应用于安全帽生产企业、各大质检单位及建筑工程检测站。

二、仪器特征

1、整机采用欧标铝型材结构，外形美观

2、设备采用插口式结构，便于快速更换头模，节省试验时间

3、采用横式数显尺测量，外形协调，读数方便。

三、主要技术指标

1、头模：尺寸及参数符合GB/T2812－2006《安全帽测试方法》附录A中1#、2#头模

2、测量范围0-200mm，准确度0.1mm，分辨率0.01mm

产品用途、应用范围与常用名称

安全帽垂直间距佩戴高度仪主要用于测量安全帽佩戴状态下的佩戴高度、垂直间距及相关结构尺寸，也常称为安全帽佩戴高度测试仪、安全帽垂直间距测试仪、安全帽内部尺寸测量仪或安全帽头模测量装置。

适用标准与国内外标准对应关系

工业安全帽结构及尺寸要求可依据GB 2811-2019确定，具体测量方法可依据GB/T 2812-2024中的结构及尺寸测试方法执行。测试时应使用符合要求的佩戴测试头模及长度测量装置。ISO 3873:2025可作为工业防护头盔相关国际标准参考，但尺寸要求和测量方法按各自标准执行。

测试原理、关键参数与测试方法

测试时根据安全帽标识的适戴头围选择对应头模，将安全帽按规定状态佩戴并调整佩戴系统，通过定位基准和长度测量装置测量帽壳、帽衬及头模之间的垂直距离、佩戴位置和相关结构尺寸。测量时应保证头模、参考平面和测量方向一致。

设备组成、选型建议、相关设备与技术服务

装置通常由标准佩戴头模、固定底座、高度调节机构、长度或位移测量装置及定位组件组成。佩戴系统机械性能可参考安全帽佩戴装置强度、刚度试验机，冲击穿刺测试可参考安全帽耐冲击穿刺测试仪。
