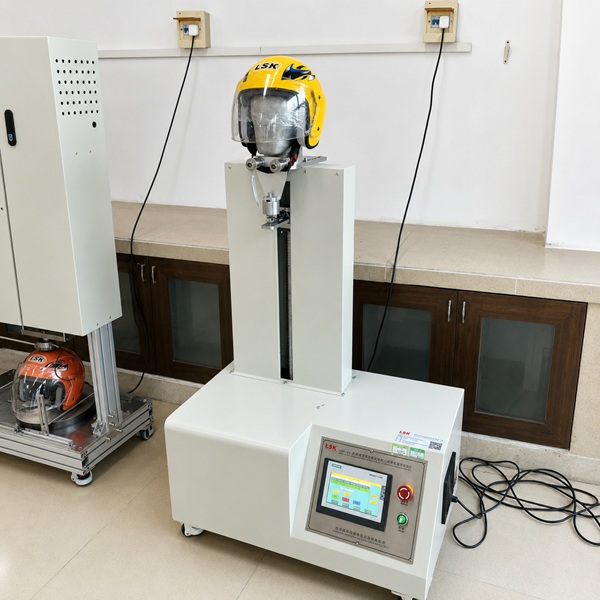

头盔佩戴装置强度、刚度试验机

安全帽佩戴装置强度、刚度试验机

一、产品概述：

适用于测试电动自行车、摩托车头盔的佩戴装置强度性能的检测。

二、符合标准：

按照GB 811-2022等标准要求设计制作。

三、主要参数：

1、控制方式：PLC控制，触摸屏人机界面操作；

2、测试工位：1工位；

3、力值范围：0～2000N，精度 1%，采用高精轮辐式传感器；

4、位移范围：0-500mm，精度0.1mm；

5、计时范围：0-99min，精度0.1s；

6、人造下颏：刚性轴直径25mm，两轴间距75mm，轴长50mm；

7、横梁速度：空载时0-500mm/min；

8、驱动动力：伺服电机驱动滚珠丝杠；

9、试验速率：150N/min到20N/min试验时设定后自动完成；

10、夹具配置：直径100mm刚性压盘一套（互换）；

11、测试附件：铝制半头模1#、2#各一个；

12、测试程序：下颌带佩戴和刚性测试两套测试模式，操作只用切换模式进入设定程序即可；

13、设备尺寸：700*600*1300mm（L*D*H）；

14、工作电源：AC220V ，50Hz。

产品用途、应用范围与常用名称

头盔佩戴装置强度、刚度试验机主要用于摩托车和电动自行车乘员头盔佩戴装置、下颏带等部件的机械强度测试，也常称为头盔佩戴装置强度试验机、头盔下颏带强度试验机、头盔绑带拉伸试验机或头盔佩戴系统测试仪。设备配置刚性压盘等扩展夹具时，还可根据相应检测项目进行压缩或刚性类机械测试。

适用标准与国内外标准对应关系

摩托车、电动自行车乘员头盔佩戴装置强度测试依据现行GB 811-2022《摩托车、电动自行车乘员头盔》执行。UN Regulation No.22（06系列）属于摩托车防护头盔相关海外法规体系，可作为出口项目技术参考，但不能与GB 811-2022表述为等同标准；具体加载方法、头模、试验程序和判定要求应按实际执行标准分别配置。

测试原理、关键参数与测试方法

测试时将头盔正确安装在相应测试头模上，通过人造下颏及加载系统对佩戴装置施加规定拉伸载荷，并利用高精度力值传感器和位移系统记录加载过程。现有设备力值范围0～2000N、位移范围0～500mm，采用伺服电机和滚珠丝杠驱动，可根据试验程序控制加载速率和保持过程。

设备组成、选型建议、相关设备与技术服务

设备由伺服加载机架、高精度力值传感器、位移测量系统、人造下颏、铝制半头模、互换夹具及PLC触摸屏控制系统组成。固定装置稳定性项目可参考头盔防脱落试验机，其他绑带静态拉伸项目可参考静态头盔绑带拉伸试验机，吸收碰撞性能可参考头盔吸收碰撞性能测试装置。
