头盔耐穿透性能试验机

头盔护目镜耐穿透试验机

测试标准：

符合GB811-2010 4.2.9头盔耐穿透性能测试

测试标准的要求

用途:

是使一定重量的尖锐物体从标准规定之高度落下，作用于头盔或护目镜表面，从而判定头盔或护目镜的抗尖锐物穿透的能力

主要技术规格:

1. 穿刺高度：A类 3000mm±5mm,B类 1000mm±5mm

2.穿刺测试

2.1 穿刺护目镜冲击强度测试

穿刺锥重量：0.3kg±10g

穿刺锥头角度：60°

穿刺锥直径：25mm±0.1mm

撞击锤重量：3kg±10g

冲击高度：1m±0.005m

2.2 头盔耐穿透测试

穿刺锥重量：3+0.05kg

穿刺锥头角度：60°

穿刺锥直径：25mm±0.1mm

3. 头盔固定架有可调节的装置，便于快速，方便安装头盔

4. 提锥方式：摇控及手动提升

产品用途、应用范围与常用名称

头盔耐穿透性能试验机主要用于评价头盔壳体及缓冲结构抵抗尖锐物穿透的能力，也常称为头盔穿刺试验机、头盔耐穿刺测试仪、头盔穿透性能测试装置或头盔尖锥冲击试验机。设备可根据配置兼顾部分护目镜机械冲击试验，但头盔本体耐穿透和护目镜冲击强度属于不同测试项目。

适用标准与国内外标准对应关系

GB 811-2022将头盔耐穿透性能和护目镜冲击强度分别列为乘员头盔安全性能项目。本页面以头盔本体耐穿透测试为主要应用；护目镜项目应按照相应护目镜冲击试验条件独立配置。运动头盔是否需要相应穿透项目，应根据GB 24429-2009及具体产品类型确认。

测试原理、关键参数与测试方法

测试时将头盔安装在规定头模或支撑装置上，将穿刺锥或规定冲击部件提升至设定高度后释放，使其垂直作用于头盔指定测试区域，通过穿刺锥质量、冲击质量、落下高度和样品位置控制试验条件，并检查穿刺部件是否触及规定保护区域。

设备组成、选型建议、相关设备与技术服务

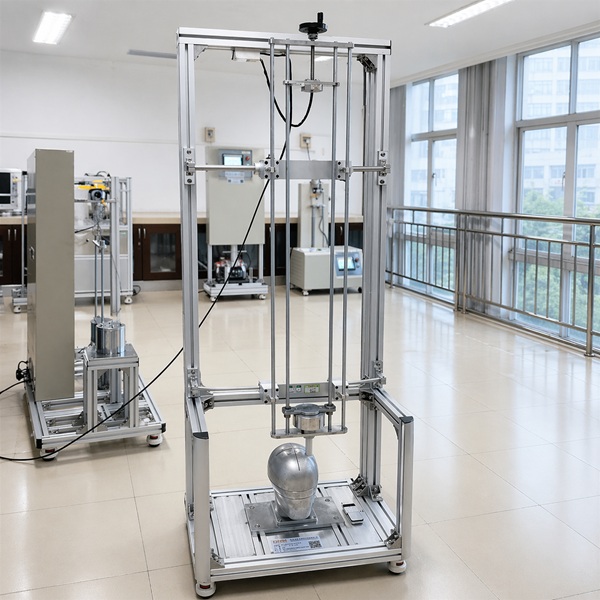

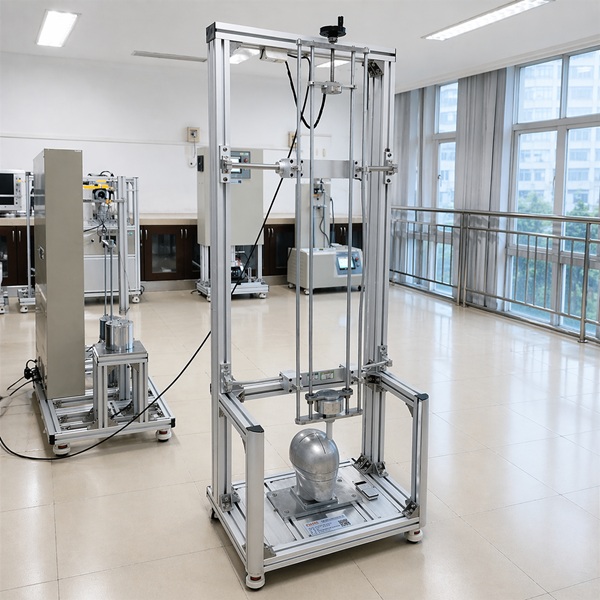

设备通常由高立柱机架、测试头模、穿刺锥、提升和释放机构、高度定位装置及安全防护系统组成。护目镜冲击项目可参考头盔护目镜冲击强度试验机，头盔冲击吸收测试可参考头盔吸收碰撞性能测试装置。
