头盔护目镜冲击强度试验机

头盔护目镜耐穿透试验机

一、产品概述：

主要用于测试电动自行车、摩托车头盔的护目镜冲击强度性能，如果护目镜破碎，不得出现小于60º的碎片。

二、符合标准：

按照GB/T 811－2010《摩托车乘员头盔》中4.2.4、5.5章节、GB/T 24429－2007《运动头盔的安全要求和试验方法》等标准要求设计制作。

三、主要参数：

1、控制方式：仪表按键控制；

2、测试工位：1工位；

3、框架结构：电泳铝合金作为骨架；

4、穿孔器质量：0.3kg±10g；

5、穿孔器锥角：60°±1°；

6、穿孔器锥尖半径：0.5mm；

7、落锤质量：3kg±25g；

8、冲击高度：1000mm±5mm；

9、穿孔器位置：手动可调，头型上方不小于 5mm ；

10、冲击方式：手动抽拉式；

11、高度显示：刻度尺显示；

12、冲击头型：大、中、小三个。

13、设备尺寸：约600*400*180

产品用途、应用范围与常用名称

头盔护目镜冲击强度试验机用于摩托车、电动自行车乘员头盔护目镜或镜片的机械冲击安全测试，也常称为头盔护目镜耐穿透试验机、护目镜冲击试验机、头盔镜片冲击测试机或头盔护目镜穿孔测试装置。

适用标准与国内外标准对应关系

GB 811-2022对乘员头盔护目镜设置了冲击强度、可见光透过率和耐磨性等性能项目，其中冲击强度试验采用规定穿孔器及落锤装置。本设备重点对应护目镜机械冲击项目；护目镜落砂耐磨测试应使用专用落砂装置。

测试原理、关键参数与测试方法

测试时将带护目镜的头盔正确安装在相应头模上，使穿孔器按规定位置接触护目镜，通过落锤从规定高度冲击穿孔器顶部。设备需要保证穿孔器质量、锥角、锥尖结构、落锤质量、冲击高度及停止位置满足对应试验要求。

设备组成、选型建议、相关设备与技术服务

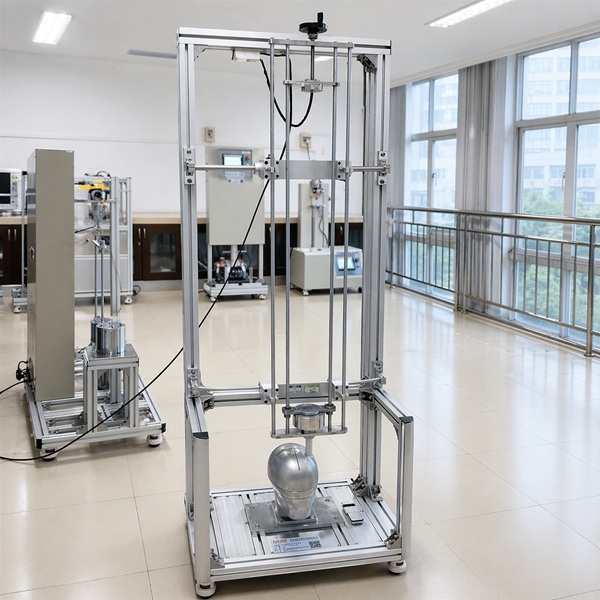

设备通常由铝合金或金属机架、测试头模、穿孔器、落锤、升降机构、释放装置和样品调节结构组成。护目镜耐磨项目可参考落砂试验装置，头盔本体耐穿透项目可参考头盔耐穿透性能试验机，视野项目可参考头盔视野测试仪。
