恒压供水试验装置
恒压供水试验装置
恒压供水试验装置
恒压供水试验装置

恒压供水试验装置

产品型号:LSK-SHY

恒压供水试验装置,又称恒压供水测试台、恒压水压试验机、自动保压试验装置,主要用于热水器、阀门及容器等承压产品的水压耐压、静压和水密封性能测试。设备采用PLC及电脑控制、增压泵驱动,测试工位1个,试验压力0.01~2.2MPa,升压速率0~0.3MPa/s可调,默认0.13MPa/s,保压时间0~999999s可设置,水箱具有0~80℃加热功能,手动装卸试样、检测过程全自动。


欢迎咨询定制专业检测设备,来电来图即刻服务。
×

微信咨询

请扫码添加微信,或通过邮箱、电话联系我们。

朗斯科微信二维码
产品概述

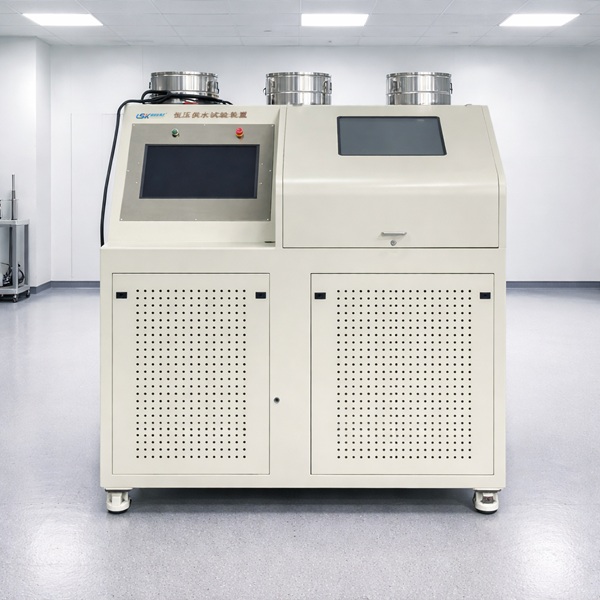

LSK-SHY恒压供水试验装置主要用于热水器、阀门、容器及相关承压产品的水压耐压、静压和水密封性能检测。设备通过增压泵建立规定的供水压力,并利用压力传感器实时监测管路压力,配合控制系统完成升压、压力调节及保压试验。

恒压供水试验装置又称恒压供水测试台、恒压水压试验机、水压耐压试验装置、自动保压试验机,适用于家用电器、涉水产品及承压部件的检测。

设备采用PLC及电脑控制系统,具有单工位测试结构、可调升压速率、保压时间设置和水箱加热功能。试验压力范围为0.01~2.2MPa,适用于多种水压检测项目。

20260413/fa9a215d3f3e677144c711181973cf85.jpg

主要技术参数

参数项目技术规格
产品型号LSK-SHY
测试工位单工位
电气控制方式PLC控制,电脑操作
驱动方式增压泵驱动
试验介质清洁水源
试验压力0.01~2.2MPa
升压速率0~0.3MPa/s,可调
默认升压速率0.13MPa/s
保压时间0~999999s,可设置
水箱加热功能0~80℃
试样装卸方式手动装卸
检测过程全自动检测
设备外形尺寸1870×720×1300mm(长×宽×高)
设备重量约230kg

适用标准

LSK-SHY恒压供水试验装置可用于家用和类似用途电器、热水器及相关承压部件的水压检测,涉及以下标准体系:

GB/T 4706.1《家用和类似用途电器的安全 第1部分:通用要求》。

GB/T 4706.11《家用和类似用途电器的安全 第11部分:快热式热水器的特殊要求》。

GB/T 4706.12《家用和类似用途电器的安全 第12部分:储水式热水器的特殊要求》。

GB/T 4706.24《家用和类似用途电器的安全 第24部分:洗衣机的特殊要求》。

GB/T 4288《家用和类似用途电动洗衣机》。

不同产品的试验压力、升压速率、保压时间及判定条件应根据实际执行的标准和相应测试项目确定。

恒压供水试验装置工作原理

恒压供水试验装置通过增压泵向被测产品供水,在试验管路中建立规定压力。

测试过程中,压力传感器实时监测管路压力,并将测量信号反馈至控制系统。

PLC根据设定压力和测试程序对相关控制元件进行调节,使试验水压按照规定要求升高,并在设定时间内维持相应压力条件。

完成试验后,按照规定程序释放压力,对被测产品的承压状态及密封性能进行检查。

0.01~2.2MPa水压测试

LSK-SHY试验压力范围为0.01~2.2MPa,可根据不同检测项目设置相应水压条件。

设备适用于阀门、容器及其他承压部件的静压和水压耐压检测。

在相应试验过程中,可依据被测产品的额定参数及检测方法选择规定压力值。

升压速率调节

设备升压速率为0~0.3MPa/s可调,默认升压速率为0.13MPa/s。

通过控制升压过程,可根据不同测试项目调整压力上升速度,适用于具有规定升压要求的承压部件检测。

实际试验时,应按照被测产品标准设置相应的升压速率,避免过快升压影响检测过程。

恒压与保压试验

LSK-SHY具有保压时间设置功能,设置范围为0~999999s。

设备通过压力传感器及控制系统监测试验管路压力,在规定试验条件下执行升压及保压操作。

保压试验可用于检查阀门、容器及相关产品在规定水压作用下的承压状态。

检测过程中,应根据实际测试要求确定压力值、保压时间及试验后的检查方法。

水箱加热功能

设备配有水箱加热功能,温度设置范围为0~80℃。

对于需要规定供水温度的检测项目,可根据试验要求设置相应水温条件。

水箱加热功能与供水压力控制系统配合,为不同承压产品提供相应的测试条件。

PLC及电脑控制系统

LSK-SHY采用PLC控制方式,通过电脑进行相关试验操作。

测试过程中,控制系统配合增压泵、压力传感器及相关管路控制元件,完成规定的升压和保压检测程序。

设备采用手动装卸试样、检测过程全自动的工作方式,适用于单工位承压部件的水压试验。

阀门水压耐压试验

阀门水压耐压试验主要用于检查阀门在规定静水压力作用下的承压能力。

试验时,将阀门连接至检测管路,按照相应测试方法建立规定压力,并保持相应时间。

试验完成后,检查阀体、连接部位及相关密封结构是否出现不符合要求的现象。

容器静水压试验

容器静水压试验通过向被测容器内部施加规定水压,检查其承压性能。

LSK-SHY可按照相应检测项目设置试验压力和保压时间,配合相关试验管路开展测试。

具体试样安装、排气、升压、保压及结果判定应根据执行标准确定。

热水器相关水压试验

热水器及相关涉水部件在正常使用过程中需要承受一定的供水压力。

通过水压耐压及保压测试,可检查其水路连接、内部承压部件和密封结构在规定压力下的状态。

对于快热式热水器、储水式热水器及相关部件,应按照适用标准确定测试压力、温度及持续时间。

水压耐压与水密封试验的区别

水压耐压试验主要用于评价承压产品在规定压力作用下的结构承受能力。

水密封性能试验则重点检查产品在规定压力条件下是否存在不允许的渗漏。

不同检测项目虽然可能使用相近的供水和增压设备,但试验压力、保持时间及结果判定方法可能不同。

实际使用时,应按照被测产品的检测要求选择相应试验程序。

影响恒压供水试验结果的主要因素

供水压力: 应根据试验标准设置压力值,并保证压力测量及控制条件满足检测要求。

升压速率: 不同承压产品对压力上升速度可能有不同规定,应按照测试方法执行。

保压时间: 应根据具体标准确定保持时间,避免测试条件不一致。

试验介质: 使用符合试验要求的清洁水源。

试样连接: 管路及连接部位应正确安装,避免连接状态影响测试结果。

水温条件: 对具有温度要求的试验项目,应根据执行标准设置相应水温。

适用范围

LSK-SHY恒压供水试验装置主要适用于热水器、阀门、容器及相关承压部件的水压耐压、静压和水密封性能测试。

设备可用于家用电器制造企业、阀门生产企业、涉水产品研发机构、产品质量检测机构及相关实验室。

设备选型要点

选择恒压供水试验装置时,应根据被测产品的最高试验压力、升压速率、保压时间、测试水温及安装接口确定设备配置。

LSK-SHY采用单工位结构,试验压力0.01~2.2MPa,升压速率0~0.3MPa/s可调,保压时间0~999999s可设置,具有0~80℃水箱加热功能。

对于不同容积、连接方式或特殊水压要求的承压产品,应根据实际试验条件确定适用配置。

常见问题

1. 恒压供水试验装置主要用于什么检测?

主要用于热水器、阀门、容器及相关承压产品的水压耐压、静压和水密封性能检测。

2. LSK-SHY试验压力范围是多少?

试验压力为0.01~2.2MPa。

3. 升压速率可以调节吗?

可以,升压速率为0~0.3MPa/s可调,默认0.13MPa/s。

4. 最长可设置多少秒保压时间?

保压时间设置范围为0~999999s。

5. 设备可以进行水箱加热吗?

可以,水箱加热功能设置范围为0~80℃。

6. 设备采用什么控制方式?

采用PLC控制,通过电脑操作,检测过程全自动。

7. 可以用于阀门水密封测试吗?

可用于相应阀门水压及密封性能检测,具体试验条件应根据被测阀门的适用标准确定。

8. 可以用于热水器相关水压试验吗?

可用于热水器及相关承压部件的水压检测项目,具体压力和保压条件应按照适用标准执行。

朗斯科恒压供水试验装置

深圳市朗斯科检测仪器有限公司提供LSK系列水压、恒压供水及涉水产品检测设备。

LSK-SHY恒压供水试验装置采用增压泵、PLC及电脑控制系统,具有0.01~2.2MPa试验压力、可调升压速率、自动保压及水箱加热功能,适用于热水器、阀门、容器等承压产品的相关水压试验。

LSK-SHY恒压供水试验装置主要用于单工位水压耐压、静压及保压测试。对于需要进行热水器冷热水供水及恒温恒压检测的项目,可了解热水器水源水压试验装置;对于需要进行供水温度、压力和流量综合控制的项目,可了解水压试验机。
