水压试验机

水压试验机

一﹑依据标准：

   GB4706.1-2005《家用和类似用途电器的安全 第1部分 通用要求》

GB4706.11-2008《家用和类似用途电器的安全 快热式热水器的特殊要求》

GB4706.24-2008《家用和类似用途电器的安全 洗衣机的特殊要求》

GB4706.25-2008《家用和类似用途电器的安全 洗碗机的特殊要求》

GB4706.35-2008 《家用和类似用途电器的安全 商用电煮锅的特殊要求》

GB4706.36-2014《家用和类似用途电器的安全　商用电开水器和液体加热器的特殊要求》

GB4706.53-2008《家用和类似用途电器的安全 座便器的特殊要求》

GB21519-2008储水式电热水器能效限定值及能效等级标准要求

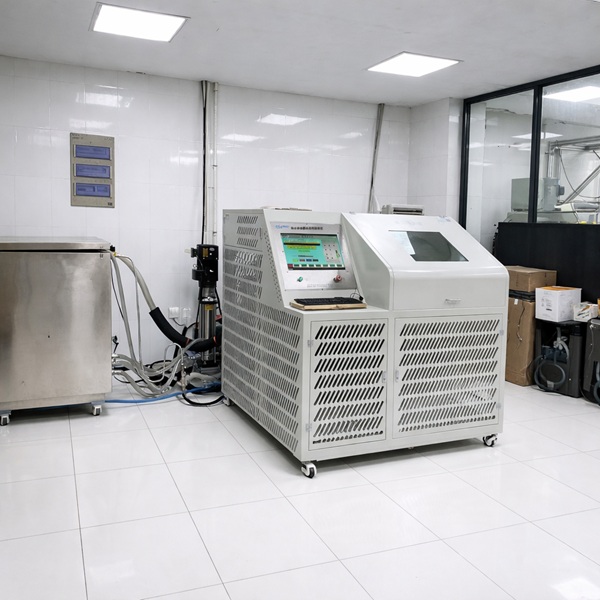

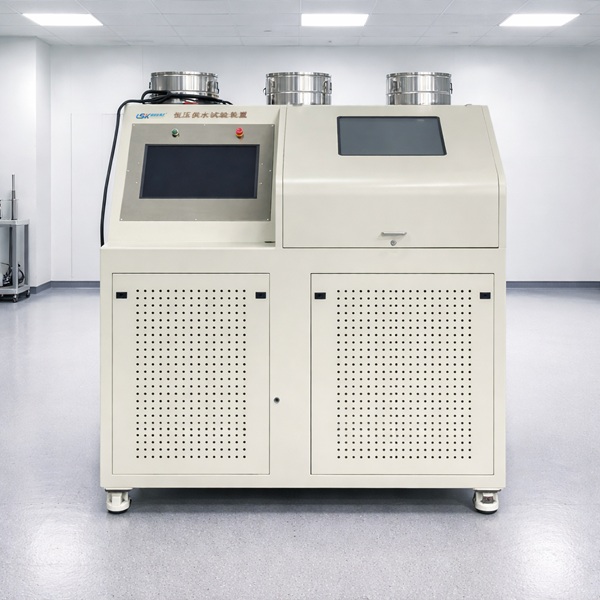

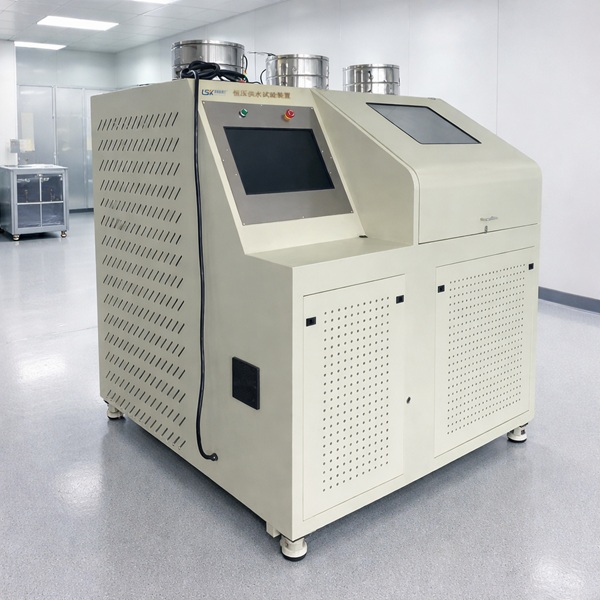

该设备专门为热水器、洗衣机、洗碗机、座便器等提供冷热水及恒温恒压试验。设备采用不锈钢及工业铝型材制作，外形美观大方，不生锈。供水泵采用不锈钢离心泵，PLC、人机界面及变频器控制，能自动按规定的速率加压，到设定压力后能自动稳压到设定时间。

二、技术参数

1.供水系统水箱容积500L，具有自动进水，自动水位控制；水位测量采用扩散硅式微压力传感器，实时显示供水水箱水容量。

2.水箱水温5-50℃可设置，水箱具有聚氨酯保温层，厚度50mm，西门子PLC可通过PID闭环系统控制固态继电器自动控制恒温；水温传感器PT100铂电阻，温度范围0-200℃。控温精度±0.5℃，温度均匀度±2℃。

温度仪表显示分辨率0.1℃.

3.供水水压可调0.1~2.2MPa；西门子PLC通过PID闭环系统控制变频器工作频率自动控制水压恒定；工作压力实时显示；压力传感器量程0.1-2.5MPa,精度0.5%FS，压力仪表显示分辨率0.1kPa。

4.供水流量0-15L/min可设置，西门子PLC通过PID闭环系统控制比例阀自动调节供水流量。流量仪表显示分辨率0.01L。

5.冷水系统：谷轮压缩机组制冷，冷水装置蒸发器采用壳管式，恒温方式采用循环水降温方式，循环水泵采用不锈钢水泵。

6.加热系统：不锈钢电发热管15kW，通过固态继电器控制发热功率。

7.带高温保护，干烧保护功能

8.人机界面：7寸高清触摸屏。

9.升压速率：0-0.3MPa/s可调

10.增加3路流量检测，数显流量计3个，0-15L/min,带移动支架水管连接件。

11. 工作电源：三相五线制380V、50Hz；总功率：10kW。

12.占地尺寸:2.6m×1.2m

13.满足GB/T4208-2017中IPX3、IPX4、IPX5的压力
