GB17498动感单车综合测试机

产品型号：LSK-JDC

主要功能或目标：可测踏板、曲柄踏板组件等。应符合GB17498.5、 GB17498.10、IS020957-5、IS020957-10、EN 957-5、EN 957-10相关标准

留言咨询微信咨询发送邮件

欢迎咨询定制专业检测设备，来电来图即刻服务。

产品概述

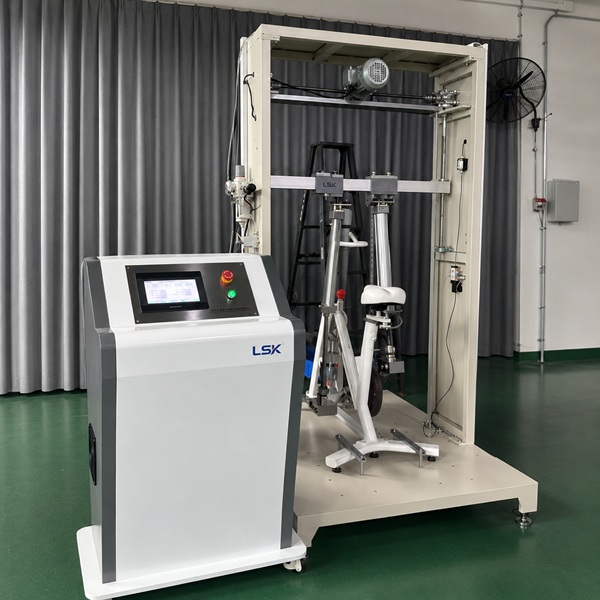

GB17498动感单车综合测试机

一、产品简介

1、主要功能或目标：可测踏板、曲柄踏板组件等。应符合GB17498.5、 GB17498.10、IS020957-5、IS020957-10、EN 957-5、EN 957-10相关标准

满足标准：GB17498.10-2008《固定式健身器材第10部分:带有固定轮或无飞轮的健身车附加的特殊安全要求和试验方法》。5.6 曲柄踏板组件：按6.8试验时,曲柄踏板组件应承受(750±10)N的动载:对于S类进行1000000r,对于H类进行120000r,频率不大于25Hz。曲柄踏板组件在承受4000N的静载荷后应没有任何裂痕或结构损坏。

20260508/2f9ec6a56345532d9120c076b6d38a43.jpg

2.设备功能要求：

满足室内健身器材动感单车产品的耐久试验的试验要求。

3.设备技术参数：

3.1、承受(750±10)N的动载；频次0-100r;频率不大于25 Hz

3.2、设备配置及相关参数要求；

应配置操作界面、平台尺寸空间（应能放置商用和家用两种类型的动感单车），操作及安装简单。

3.3、应配置安装器材的基本工具及夹具。

3.4、主要部件应为金属材质，主体稳定可靠。

二、技术参数

1、砝码： (750±10)N的动载

2、计数器：0--999,999次，任意设定，精度M1级。

3、计数精度：±1次/10万次

4、转动精度：小于1次/min。频率不大于25 Hz

5、转动频率：0-150次/min可调。

6、控制方式：微电脑自动控制

7、显示设定方式：≥7寸全彩色液晶触摸屏

8、报表生成方式：通过U盘或系统内存在计算机上生成客户可编辑报告格式。

9、停机方式：断电保持记录，达到设定次数后自动停机；测试过程中如果被测试物发生较明显的损坏停止测试，保留测试结果

10、控制方式：电动

11、设备智能化功能：设备测试过程实现基本自动化、智能化(含机械和电控部分) 控制软件采用自动控制软件，可直接连接电脑存储并打印测试数据，免费升级

产品用途、应用范围与常用名称

GB17498动感单车综合测试机主要用于动感单车、固定轮健身车及曲柄踏板组件的动态疲劳、静态载荷和耐久性能测试。行业中也常称为动感单车耐久试验机、健身车曲柄踏板疲劳试验机、脚踏曲柄动态试验机、健身车综合耐久测试设备等。适用于健身器材生产企业、质量检验机构、研发实验室及第三方检测实验室。

适用标准与国内外标准对应关系

现阶段可依据GB 17498.10-2008《固定式健身器材第10部分：带有固定轮或无飞轮的健身车附加的特殊安全要求和试验方法》进行相关测试，该标准等同采用ISO 20957-10:2007。曲柄踏板类训练器材还可结合GB 17498.5-2008进行相关项目测试，该标准等同采用ISO 20957-5:2005。具体载荷、循环次数、试样等级及判定条件应按被测产品实际执行标准确定。

测试原理、关键参数与测试方法

试验时将健身车或曲柄踏板组件固定在试验平台，通过专用夹具和加载机构向踏板、曲柄等位置施加规定动态载荷并进行连续循环。设备可根据测试项目设置加载值、转动频率、循环次数和停机条件。页面所列方案可进行750±10N动态载荷测试，并根据产品等级执行规定循环次数；需要时还可完成曲柄踏板组件静载检查。达到设定次数或检测到异常状态后设备自动停止并保存试验记录。

设备组成、选型建议、相关设备与技术服务

设备主要由高刚性试验平台、健身车固定夹具、曲柄踏板加载机构、驱动系统、传感器、PLC或电脑控制系统以及数据记录单元组成。选型时应确认健身车结构、最大尺寸、加载位置、载荷范围、运动速度和目标循环次数。扭矩及转速性能测试可参考健身车扭力试验装置；多类型健身器材静动态综合测试可参考动感单车（健身车）综合测试机。更多耐久测试方法可查看固定式健身器材耐久试验机的多轴加载与疲劳评价方法。
