干式变压器燃烧性能试验装置：

依据GB1094.11-2007, IEC 60076-11-2018标准要求等有关规定设计而成。当给箱体供应一定流量进气气流，同时对样品提供24KW 辐射照度。在酒精引燃的条件下对变压器样品进行燃烧测试，并记录烟管内的烟气密度及样品的测试温度

技术参数：

1.电源：AC380V三相四线

2.系统总功率：≤26kW（不包括除尘除烟装置）

3.燃烧箱内部尺寸：（长×宽×高）2000（±100）×1000（±100）×4000（±100）mm

4.燃烧盘尺寸：外径700（±10）mm   内径160（±10）mm   高35（±5）mm

5.电热辐射板尺寸：（宽×高）500（±5）×800（±5）mm

6.金属屏尺寸：俯视半圆弧Φ900（±5）mm   高1200（±5）mm

7. 进气口风速：可调

8.透光率测量精度：1级

9.火源为热量27MJ/kg的酒精

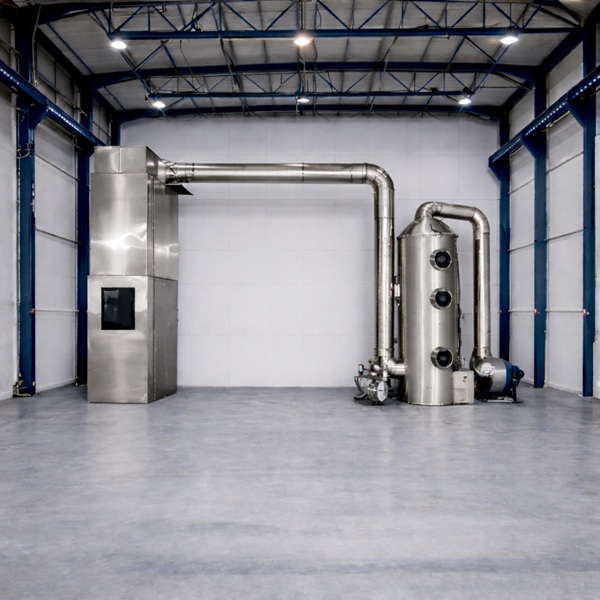

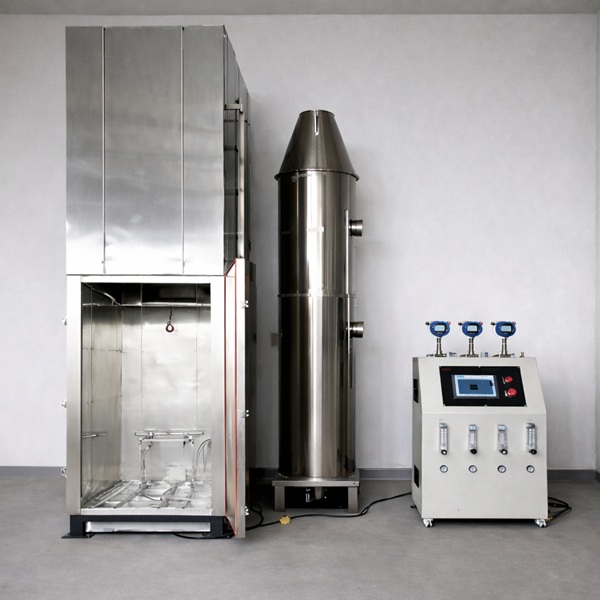

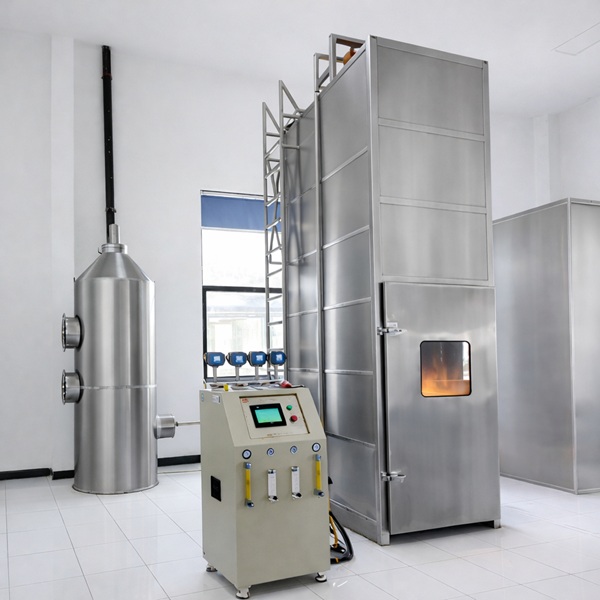

系统的构成：

1.燃烧试验箱

2.烟密度光测系统

3.采样综合控制柜

4.电热屏、试验小车

5.电子臭氧污染物消除以及除味、除烟、除尘系统

6.测试控制软件
