成束电线电缆火焰蔓延试验装置

GB/T18380《电缆和光缆在火焰条件下的燃烧试验》分为11个部分:一第11 部分:单根绝缘电线电缆火焰垂直蔓延试验试验装置;

一第12部分:单根绝缘电线电缆火焰垂直蔓延试验1kW预混合型火焰试验方法;

一第13 部分:单根绝缘电线电缆火焰垂直蔓延试验测定燃烧的滴落(物)/微粒的试验方法;一一第21 部分:单根绝缘细电线电缆火焰垂直蔓延试验试验装置;

一第 22 部分:单根绝缘细电线电缆火焰垂直蔓延试验扩散型火焰试验方法;一第 31部分:垂直安装的成束电线电缆火焰垂直蔓延试验试验装置;一第32部分:垂直安装的成束电线电缆火焰垂直蔓延试验 A F/R类;

一第33部分:垂直安装的成束电线电缆火焰垂直蔓延试验 A类;

一第34部分:垂直安装的成束电线电缆火焰垂直蔓延试验 B类; -一-第35部分:垂直安装的成束电线电缆火焰垂直蔓延试验C类;第36部分:垂直安装的成束电线电缆火焰垂直蔓延试验D类。

试验箱

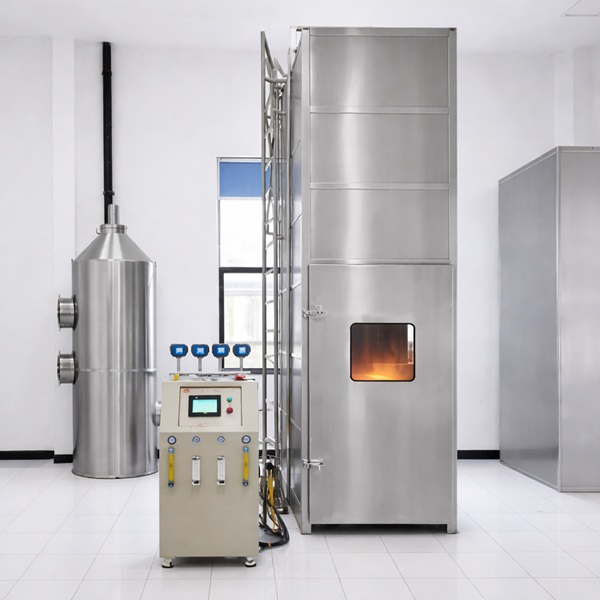

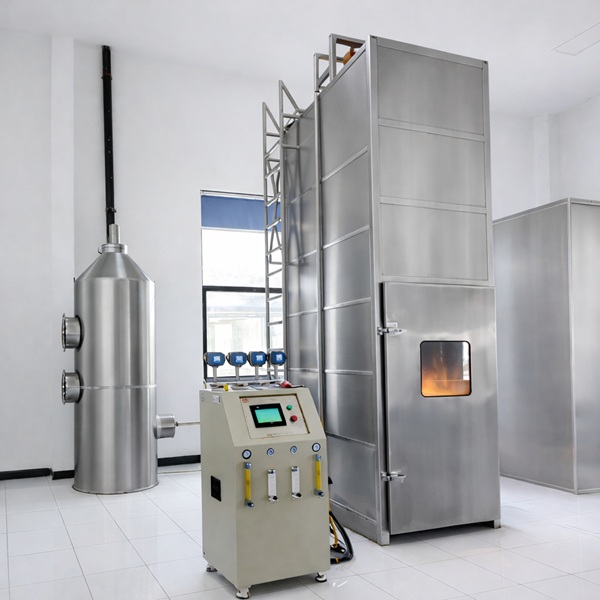

试验装置(见图1)应是一个宽(1000士100)mm,深(2000±100)mm和高(4000士100)mm的自立箱体。箱底应高出地面。试验箱的周边通常应密封,空气从箱底距前墙(150士10)mm处打开的一个(800±20)mmX(400±10)mm的进气口(见图1)流入箱内。

应在试验箱顶部的后面开一个(300士30)mmX(1000士100)mm的出气口。试验箱的后墙和两侧墙应采用传热系数约为0.7W·m-2 ·K-1的热绝缘。例如,在(1.5~2.0)mm厚的钢板上包覆65mm厚的矿物纤维再外包一适当的外套即可(见图2)。钢梯与试验箱后墙之间的距离为(150士10)mm,钢梯最下面的横档距地面(400±5)mm。电缆试样的zui低处距地面约100mm(见图3)。
